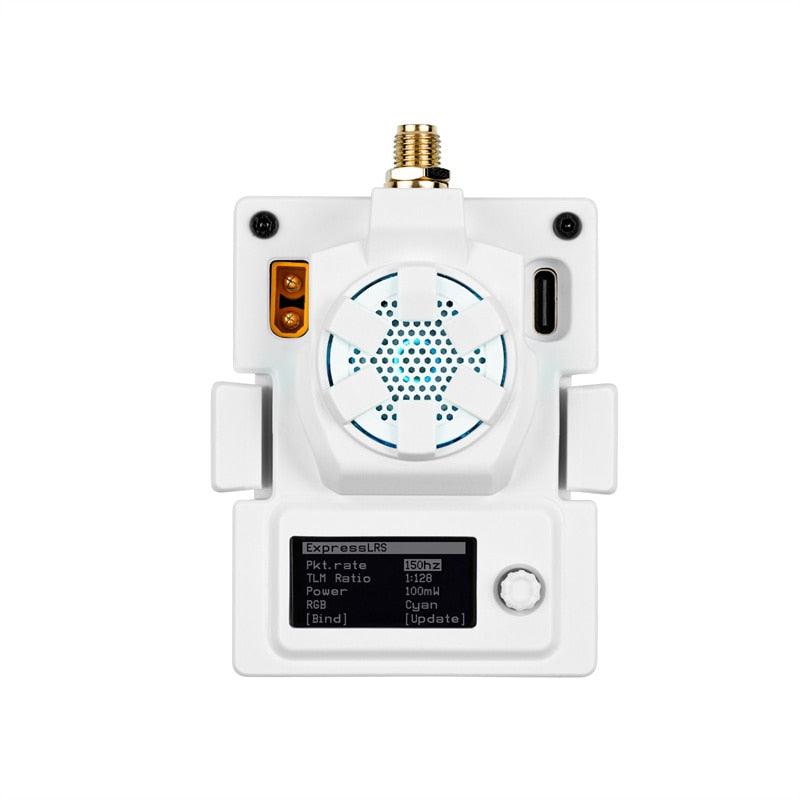

BETAFPV ExpressLRS ELRS Micro RF TX Módulo ELRS 2.4G 915MHz 868MHz com tela Wifi OLED para TX16S TX12 X9D Plus Q X7 Futaba
O módulo BETAFPV Micro RF TX é baseado no projeto ExpressLRS, um link RC de código aberto para aplicações RC. O ExpressLRS visa alcançar o melhor desempenho de link possível em velocidades, latência e alcance. Isso torna o ExpressLRS um dos links RC mais rápidos disponíveis, ao mesmo tempo que oferece desempenho de longo alcance.
Uma tonelada de itens ExpressLRS já estão disponíveis!
Especificação
-
Taxa de atualização do pacote: 25 Hz/50 Hz/100 Hz/200 Hz (915 MHz/868 MHz), 50 Hz/150 Hz/250 Hz/500 Hz (2,4 GHz)
-
Potência de saída de RF: 25mW/50mW/100mW/250mW/500mW (2,4 GHz), 100mW/250mW/500mW (915MHz/868MHz)
-
Bandas de frequência (versão do Módulo Micro RF 2.4G): ISM de 2,4 GHz
-
Bandas de frequência (Módulo Micro RF versão 915MHz/868MHz): 915MHz FCC/868MHz UE
-
Tensão de entrada: 5V~12V
-
Porta XT30: 5V~12V, bateria recomendada 2S(8,4V), NÃO suporta 3S(12,6V) ou superior
-
Porta USB: Tipo C
Diagrama
O módulo BETAFPV Micro RF TX é compatível com o transmissor de rádio que possui o compartimento de micromódulo (também conhecido como compartimento de módulo JR/SLIM, por exemplo, Frsky Taranis X9D.TBS Mambo).
Nota: Monte a antena antes de ligar. Caso contrário, o chip PA no módulo Micro TX será danificado permanentemente.
Nota: NÃO use 3S ou superior para ligar o módulo TX via porta XT30. Caso contrário, o chip da fonte de alimentação no módulo TX será danificado permanentemente.
Sobre o firmware
O projeto oficial ExpressLRS no Github NÃO suporta a função OLED no momento. A equipe BETAFPV fez uma solicitação pull no Github e aguarda o oficial finalizar essa fusão. Trabalharemos com a equipe do ELRS e faremos com que o repositório oficial suporte o OLED e a função de botão o mais rápido possível.
Por favor, obtenha o firmware do BETAFPV Github hoje em dia até o suporte oficial do ExpressLRS.
https://github.com/BETAFPV/ExpressLRS
Manual do usuário de como atualizar o firmware do ELRS RX/TX.
Saiba mais sobre o ExpressLRS
ExpressLRS é um link RC de código aberto para aplicações RC. Todos poderiam encontrar este projeto no Github ou participar da discussão no Grupo do Facebook.
ExpressLRS é baseado no hardware Semtech Lora SX127x ou SX1280 para RX e TX respectivamente. seu objetivo é alcançar o melhor desempenho de link possível em velocidades, latência e alcance. Em 900 MHz, é suportada uma taxa de pacote máxima de 200 Hz. Em 2,4 GHz, atualmente há suporte para 500 Hz com uma construção OpenTX personalizada. Isso torna o ExpressLRS um dos links RC mais rápidos disponíveis, ao mesmo tempo que oferece desempenho de longo alcance.
Mais e mais fornecedores começam a oferecer suporte ao protocolo de rádio ExpressLRS em diferentes partes, como transmissor de rádio com ELRS em estoque, drone com receptor ELRS integrado, módulo ELRS TX para compartimento JR ou compartimento Nano. A equipe BETAFPV participa deste projeto e fornece uma série de componentes ExpressLRS.
Botão e OLED
O módulo ELRS TX pode ser configurado através do script OpenTX LUA. Com OLED e botão, o controlador de rádio sem OpenTX que suporta CRSF pode usar este micro módulo ELRS facilmente. Os seguintes controladores de rádio não-OpenTX funcionam bem com este módulo TX. Futaba T16IZ, T16SZ e T18SZ (com atualização para 3.9e), Wsky ET16, Radiolink AT9S Pro.
Há um botão 5D no micromódulo. Preste atenção que apenas a dimensão virtual funciona e as outras quatro dimensões são inválidas. Abaixo está a operação básica do botão e do OLED.
Pressione longamente:
Na página da tela de bloqueio, mantenha pressionado para desbloquear e entrar na página do menu.
Na página do menu, mantenha pressionado para alterar o valor desta linha.
Pressão breve:
Na página da tela de bloqueio, pressione brevemente de forma inválida.
Na página do menu, pressione rapidamente para passar para a próxima linha.
Nota:Quando o módulo RF TX estiver entrando na página de menus, a conexão entre o módulo RF TX e o receptor será perdida, a conexão será recuperada após sair da página de menus automaticamente; você deverá religar o receptor se tiver alterado a taxa de pacote.
Nota: Quando o módulo RF TX entra no status de atualização WIFI, o botão será inválido. Ligue novamente o módulo RF TX após a atualização do firmware via WIFI.
Configuração básica
ExpressLRS usa o protocolo serial Crossfire (protocolo AKA CRSF) para comunicação entre o transmissor de rádio e o módulo TX. Portanto, certifique-se de que seu transmissor de rádio suporte o protocolo serial CRSF. Usamos o transmissor de rádio com o sistema OpenTX para mostrar como configurar o protocolo CRSF e o script LUA. Para configurar isso, no sistema OpenTX, entre nas configurações do modelo, e na aba ''MODEL SETUP'', desligue o ''Internal RF''. Em seguida, habilite ''RF Externo'' e selecione ''CRSF'' como protocolo.
ExpressLRS usa o script OpenTX LUA para controlar o módulo TX, como ligação ou configuração. Com o script LUA, os pilotos puderam verificar e definir algumas configurações do módulo Nano RF TX. Para obter mais detalhes, consulte a página de suporte.
-
Salve os arquivos de script ELRS.lua no cartão SD do transmissor de rádio na pasta Scripts/Tools;
-
Pressione longamente o botão ''SYS'' (para RadioMaster T16 ou rádios similares) ou o botão ''Menu'' (para Frsky Taranis X9D ou rádios similares) para acessar o Menu Ferramentas onde você pode encontrar o ELRS script pronto para ser executado com apenas um clique;
-
A imagem abaixo mostra que o script LUA foi executado com sucesso;
Encadernação e potência de saída
O módulo Micro RF TX vem oficialmente com a versão principal V1.1.0 e nenhuma frase de ligação incluída. Portanto, certifique-se de que o receptor funcione oficialmente no protocolo de versão principal V1.0.0 ~ V1.1.0. E nenhuma frase de vinculação definida. O módulo Micro RF TX pode entrar no status de ligação via script ELRS.lua, conforme descrição no capítulo ''LUA Script''. Além disso, usando o botão e o OLED, vá para a posição BIND e pressione longamente o botão. Em seguida, o módulo RF entrará no status de ligação.
Nota: O LED NÃO piscará ao entrar no status de ligação. O módulo sairá do status de ligação 5 segundos depois automaticamente. Pressione brevemente e consecutivamente 3 vezes para vincular.
O módulo Micro RF TX pode alternar a potência de saída via script ELRS.lua, conforme descrito no capítulo ''LUA Script''. Além disso, usando o botão e o OLED, mova para a posição de saída. Pressionar longamente o botão pode mudar a potência de saída.
Nota: O LED RGB NÃO mudará de acordo com a potência de saída. Quando a potência de saída for 250mW ou superior, o ventilador girará automaticamente. O módulo Micro RF TX NÃO suporta saída de 1W ou 2W. Ao mudar para este valor, o sistema passará para 500mW automaticamente.
Download do manual do usuário do módulo BETAFPV ELRS Micro TX.
Pacote
-
1 * módulo BETAFPV ELRS Micro TX
-
1 * antena BETAFPV Moxon
-
1 * Manual do usuário do módulo Micro TX
A antena na embalagem não é a mesma mostrada abaixo para as versões 915MHz e 868MHz.
