Visão Geral

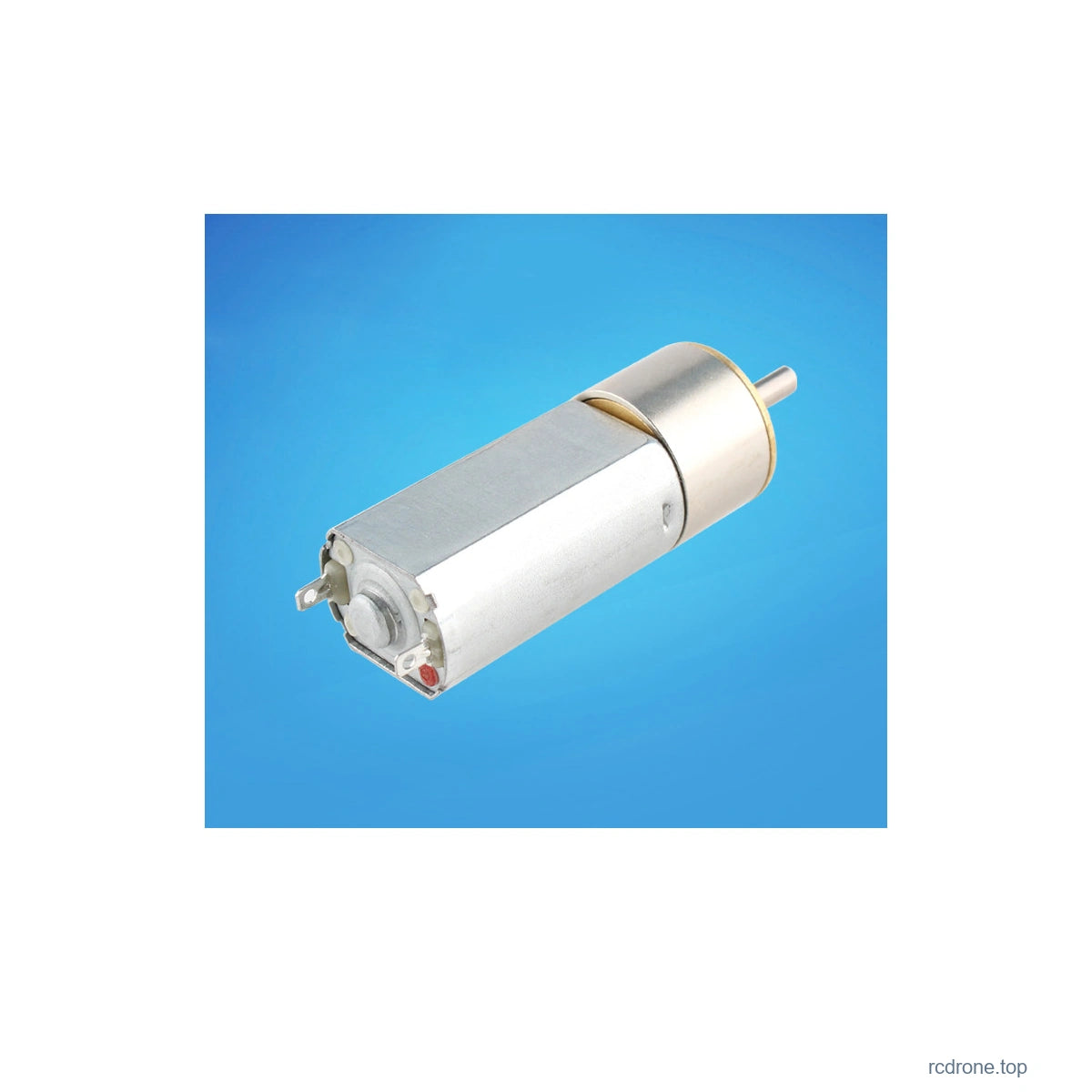

O MOTOR CHIHAI CHR-GM16-050S é um mini motor DC com redutor de metal e um eixo de saída em forma de D. Escolha o motor ou o pacote motor-e-suporte, a relação de transmissão e a combinação de voltagem/espira para mecanismos compactos que requerem velocidade reduzida e aumento do torque do eixo.

Características

  • Engrenagens de redução em metal e armadura do motor enrolada em cobre.
  • Operação reversível com escovas DC; a velocidade depende da voltagem e da carga mecânica.
  • Oito opções de voltagem/espira em 3V, 6V, 12V e 24V.
  • Pacotes apenas de motor ou motor-e-suporte.

Especificações

Item Especificação
Família do modelo Motor de corrente contínua com escovas e íman permanente CHR-GM16-050S / CHR-GM16-050PA
Mecanismo Trem de engrenagem totalmente metálico, armadura enrolada em cobre, rotação reversível
Bobinagens selecionáveis 3V:11/16;6V:11/13/16;12V:11/34;24V:34
Relações nominais 10:1, 20:1, 35:1, 63:1, 86:1, 115:1, 150:1 /7D, 150:1 /10D, 250:1, 360:1
Referência do eixo de saída Eixo D de 3.0 mm, dimensão plana de 2.50 mm; projeção de 10.0 ±0.3 mm no desenho mostrado
Desenho mecânico Referência do motor/caixa de engrenagem redonda de 15.5 mm; lata do motor de 26.9 mm; seção de engrenagem de 11.0 mm; 1.9 ±0.2 mm projeção traseira
Montagem 2 xM2.0 x0.4 furos roscados, 9.0 mm de desvio marcado; verifique o desenho e a configuração
Outras dimensões 4.0 mm boss frontal;1.5 mm colar;4.7 mm boss traseiro;0.3 mm característica traseira;12.1 mm referência traseira
Massa do motor Aproximadamente25 g, dependente da relação/configuração
Teto de carga da caixa de engrenagens Não exceda3.0 kgf.cm torque de saída; evite operação parada

Guia de Configuração

Selecione a tensão nominal e a bobinagem juntas: as versões de bobinagem 11, 13, 16 e 34 têm características de velocidade/corrente diferentes. Um rótulo geral de família 6-12V não substitui as seleções de 3V ou 24V.As opções 150:1 mantêm os identificadores 7D e 10D como configurações distintas; verifique o eixo real e o envelope de montagem antes da usinagem. O desenho do eixo de 10 mm é uma referência, não uma promessa dimensional para cada sufixo.

Desempenho por Tensão e Enrolamento

A velocidade com carga e sem carga são condições de operação diferentes. As referências de torque de carga não são classificações de carga útil. As unidades gf.cm e kgf.cm são grama-força-centímetro e quilo-força-centímetro de torque. Cada tabela utiliza o seu enrolamento nomeado; não aplique uma linha de tensão a outra versão. A razão 150:1 é a referência de desempenho comum para ambas as escolhas de sufixo 150.

3V / Enrolamento 11

Referência de motor não reduzida: 4150rpm / 11170. Corrente sem carga ≤50 mA; corrente com carga ≤100 mA. Corrente de bloqueio ≤600 mA.

Relação rpm sem carga Torque de carga (gf.cm) rpm de carga Referência de torque de estol (kgf.cm)
10:1 415 23 365 ≥0.2
20:1 208 46 182 ≥0.4
35:1 119 80 100 ≥0.7
63:1 66 144 57 ≥1.2
86:1 48 197 42 ≥1.7
115:1 36 264 21 ≥2.3
150:1 28 345 24 Não especificado; 3.0 kgf.cm teto
250:1 17 575 14 Não especificado; 3.0 kgf.cm teto
360:1 12 828 10 Não especificado; 3.0 kgf.cm teto

3V / Winding16

Referência do motor não reduzida: 10000rpm / 1672. Corrente sem carga ≤90 mA; corrente de carga ≤450 mA. Um limite de corrente de estol verificado não está estabelecido para esta bobina; use limitação de corrente apropriada.

Relação rpm sem carga Torque de carga (kgf.cm) rpm de carga Referência de torque de estol (kgf.cm)
10:1 1000 0.06 600 0.2
20:1 500 0.11 300 0.4
35:1 285 0.2 200 0.7
63:1 159 0.35 110 1.2
86:1 115 0.5 80 1.7
115:1 87 0.6 60 2.4
150:1 67 0.8 45 Não especificado;3.0 kgf.cm teto
250:1 40 1.25 27 Não especificado;3.0 kgf.cm teto
360:1 28 1.25 21 Não especificado;3.0 kgf.cm teto

6V / Winding11

Referência do motor não reduzida:8300rpm /11170. Corrente sem carga ≤60 mA; corrente de carga ≤150 mA. Corrente de bloqueio ≤900 mA.

Relação rpm sem carga Torque de carga (gf.cm) rpm de carga Referência de torque de estol (kgf.cm)
10:1 840 45 725 ≥0.4
20:1 420 90 363 ≥0.8
35:1 240 158 207 ≥1.4
63:1 133 284 115 Não especificado;3.0 kgf.cm teto
86:1 98 387 84 Não especificado;3.0 kgf.cm teto
115:1 73 518 63 Não especificado;3.0 kgf.cm teto
150:1 56 675 48 Não especificado;3.0 kgf.cm teto
250:1 34 1125 29 Não especificado;3.0 kgf.cm teto
360:1 24 1620 20 Não especificado;3.0 kgf.cm teto

6V / Enrolamento13

Referência do motor não reduzida:12000rpm /13120. Corrente sem carga ≤90 mA; corrente de carga ≤300 mA. Corrente de bloqueio ≤1000 mA.

Rácio rpm sem carga Torque de carga (kgf.cm) rpm de carga Referência de torque de paragem (kgf.cm)
10:1 1200 0.05 730 ≥0.2
20:1 600 0.1 360 ≥0.45
35:1 375 0.17 210 ≥0.7
63:1 190 0.3 115 ≥1.5
86:1 139 0.4 85 ≥2.0
115:1 105 0.55 60 ≥2.3
150:1 80 0.75 48 Não especificado; 3.0 kgf.cm teto
250:1 48 1.2 29 Não especificado; 3.0 kgf.cm teto
360:1 33 1.8 20 Não especificado; 3.0 kgf.cm teto

6V / Enrolamento16

Referência do motor não reduzida: 20000rpm / 1672. Corrente sem carga ≤170 mA; corrente de carga ≤900 mA. Um limite de corrente de estol verificado não está estabelecido para este enrolamento; use limitação de corrente apropriada.

Relação rpm sem carga Torque de carga (kgf.cm) rpm de carga Referência de torque de estancamento (kgf.cm)
10:1 2000 0.11 1200 0.4
20:1 1000 0.22 600 0.85
35:1 570 0.4 400 1.5
63:1 317 0.7 220 2.5
86:1 230 1.0 160 Não especificado;3.0 kgf.cm teto
115:1 173 1.2 120 Não especificado;3.0 kgf.cm teto
150:1 133 1.6 90 Não especificado;3.0 kgf.cm teto
250:1 80 2.5 54 Não especificado;3.0 kgf.cm teto
360:1 55 2.5 42 Não especificado;3.0 kgf.cm teto

12V / Winding34

Referência do motor não reduzido:8000rpm /07340. Corrente sem carga ≤50 mA; corrente de carga ≤180 mA. Corrente de bloqueio ≤360 mA.

Relação rpm sem carga Torque de carga (gf.cm) rpm de carga Referência de torque de estol (kgf.cm)
10:1 800 60 600 ≥0.25
20:1 400 120 300 ≥0.5
35:1 228 200 170 ≥0.9
63:1 126 380 90 ≥1.5
86:1 93 500 65 ≥2.2
115:1 69 700 50 Não especificado;3.0 kgf.cm teto
150:1 53 900 40 Não especificado;3.0 kgf.cm teto
250:1 32 1500 24 Não especificado;3.0 kgf.cm teto
360:1 22 2160 15 Não especificado;3.0 kgf.cm teto

12V / Winding11

Referência do motor não reduzida:16800rpm /11170. Corrente sem carga ≤90 mA; corrente de carga ≤250 mA. Corrente de bloqueio ≤1450 mA.

Relação rpm sem carga Torque de carga (gf.cm) rpm de carga Referência de torque de estol (kgf.cm)
10:1 1680 90 1450 ≥0.8
20:1 840 180 725 ≥1.6
35:1 480 315 414 ≥2.8
63:1 266 567 230 Não especificado;3.0 kgf.cm teto
86:1 195 774 168 Não especificado;3.0 kgf.cm teto
115:1 146 1035 126 Não especificado;3.0 kgf.cm teto
150:1 112 1350 96 Não especificado;3.0 kgf.cm teto
250:1 67 2250 58 Não especificado;3.0 kgf.cm teto
360:1 47 3240 40 Não especificado;3.0 kgf.cm teto

24V / Enrolamento34

Referência do motor não reduzida:16000rpm /07340. Corrente sem carga ≤75 mA; corrente de carga ≤200 mA. Corrente de bloqueio ≤500 mA.

Relação rpm sem carga Torque de carga(kgf.cm) rpm de carga Referência de torque de estol(kgf.cm)
10:1 1600 0.09 1200 ≥0.4
20:1 800 0.18 600 ≥0.8
35:1 456 0.32 340 ≥1.3
63:1 252 0.55 180 ≥2.5
86:1 185 0.75 130 Não especificado;3.0 kgf.cm teto
115:1 138 1.0 100 Não especificado;3.0 kgf.cm teto
150:1 106 1.35 80 Não especificado;3.0 kgf.cm teto
250:1 64 2.0 58 Não especificado;3.0 kgf.cm teto
360:1 44 2.0 30 Não especificado;3.0 kgf.cm teto

Mantenha o torque de saída em ou abaixo de 3.0 kgf.cm. A referência de carga de 12V/enrolamento11, 360:1 é3240 gf.cm(3.24 kgf.cm), acima desse teto mecânico; o limite da caixa de velocidades 3.0 kgf.cm tem precedência. Não utilize a referência mais alta como uma carga operacional permitida. Valores individuais de estol em branco não são um torque de estol prometido3 kgf.cm . Evite estol contínuo e permita arrefecimento e ciclo de trabalho.

Dimensões Mecânicas e Montagem

Todas as dimensões estão em milímetros. Confirme a relação/sufixo escolhido em relação à projeção do eixo, furos de montagem e folga do terminal traseiro. O desenho do suporte opcional GM13/GM16 mostra 25 mm de largura, 19 mm de altura, 11.5 mm de referência de altura central, 1.2 mm de espessura, 4 mm de furo central e 2.2 mm de furos para parafusos. Os detalhes do slot de base incluem referências de 6.5 mm/2.2 mm, referências de 3.85 mm/3.4 mm/1.8 mm, 2.3 mm de desvio e cantos R1.5.

Controlo de Velocidade e Fiação

Utilize a voltagem do motor selecionada. Inverter a polaridade DC inverte a rotação; o desenho traseiro marca o terminal positivo com uma marca vermelha.Um controlador de velocidade DC pode ser utilizado apenas dentro dos seus próprios limites de tensão/corrente e da classificação do motor. O controlador opcional ilustrado é uma referência de família, não incluída em nenhum dos pacotes: corrente de entrada abaixo de 2A, fornecimento de 2.2-12V e saída ajustável de 1.8-12V são as suas referências ilustrativas. Não é apropriado assumir que este controlador suporta a opção de motor de 24V. Nunca conecte um controlador de velocidade de motor DC diretamente a 220V AC.

Aplicações

Utilize o motor para pequenos mecanismos de alimentação, dispositivos de bloqueio/posicionamento compactos e automação de hobbies ou instrumentos. Escolha a bobina e a relação em função da carga real, velocidade e ciclo de trabalho.

O que está incluído

Um motor com redutor GM16-050 selecionado. O pacote Motor + Suporte adiciona um suporte de montagem e os dois parafusos fotografados. Um controlador de velocidade, fonte de alimentação, chicote de fios e mecanismo de aplicação completo não estão incluídos.As imagens de construção mostram partes internas para referência, não componentes soltos adicionais.

Operação

Verifique a montagem e a alimentação elétrica antes de ligar. Comece com uma carga leve e aumente gradualmente. Mantenha as cargas do eixo dentro dos limites do motor, evite impactos fortes e não force o eixo de saída. A voltagem, a velocidade, a carga e o tempo de operação afetam o calor; use ventilação adequada e proteção contra sobrecorrente.

Perguntas Frequentes

Cada bobina pode usar 12V?

Não. Selecione e forneça a bobina de 3V, 6V, 12V ou 24V nomeada; suas tabelas de desempenho são diferentes.

O pacote do suporte inclui um controlador de velocidade?

Não. Inclui apenas o motor, o suporte e dois parafusos.

As dimensões 7D e 10D são intercambiáveis?

São identificadores de configuração separados 150:1. Confirme o detalhe real do eixo e da montagem antes de instalar qualquer um deles.

Pode a referência 12V/11 winding360:1 ser utilizada acima de 3 kgf.cm?

Não. O limite mecânico da caixa de engrenagens permanece em 3.0 kgf.cm mesmo quando uma referência de desempenho é superior.

Detalhes Visuais

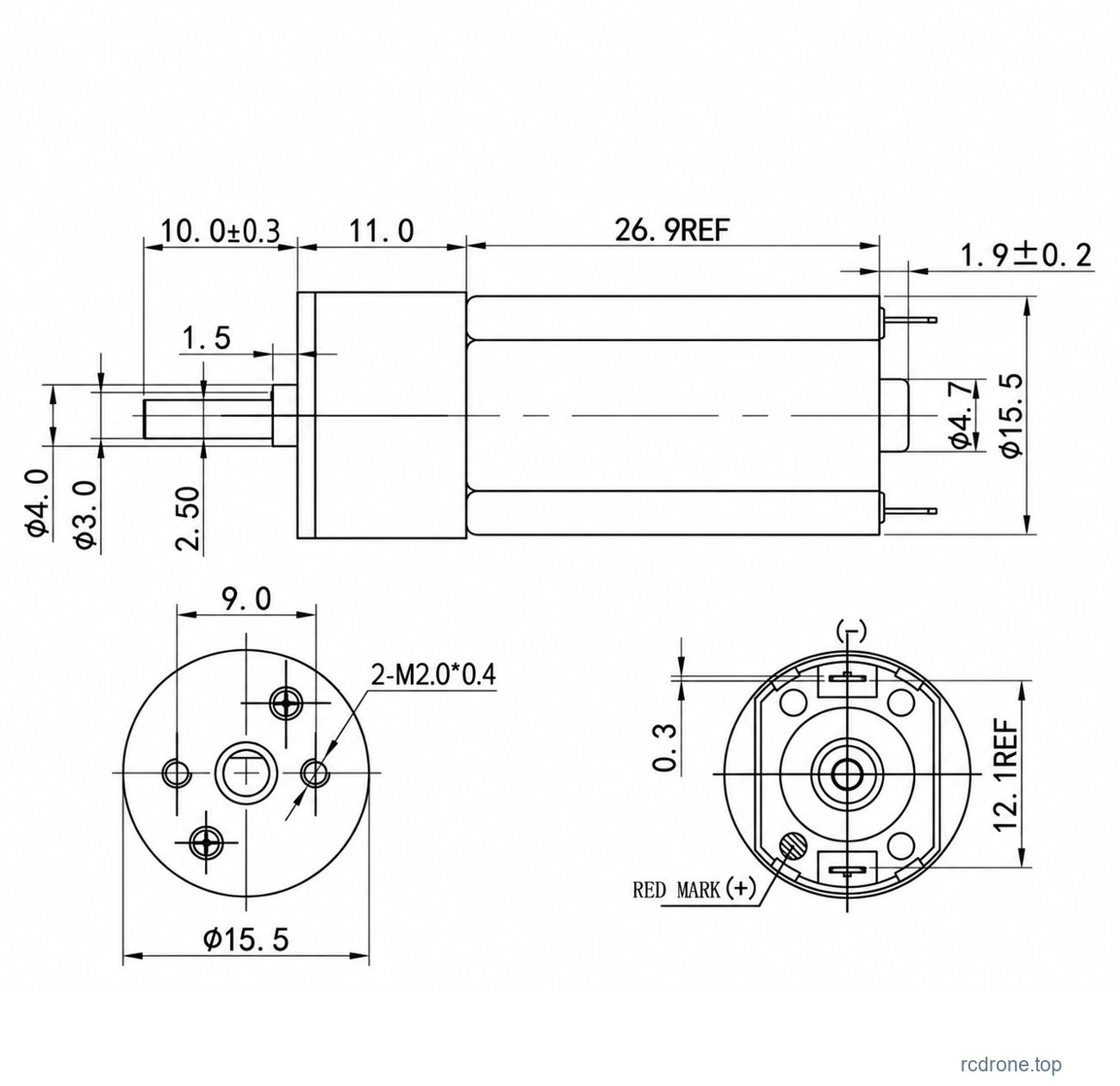

GM16-050 mechanical dimensions - mm
Dimensões mecânicas GM16-050 - mm
GM13 / GM16 mounting bracket - mm
Suporte de montagem GM13 / GM16 - mm

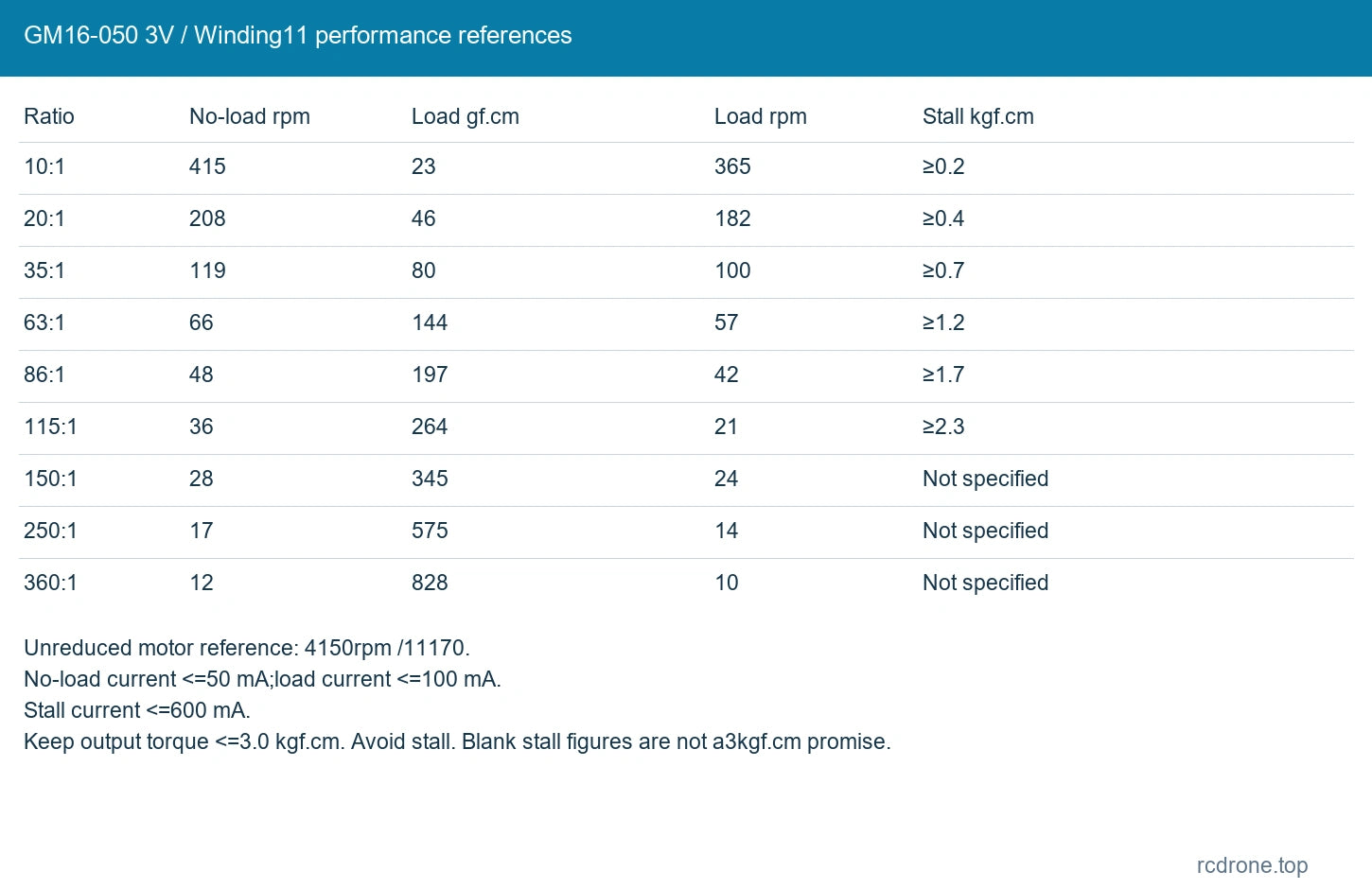

3V / Winding11 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 3V / Winding11

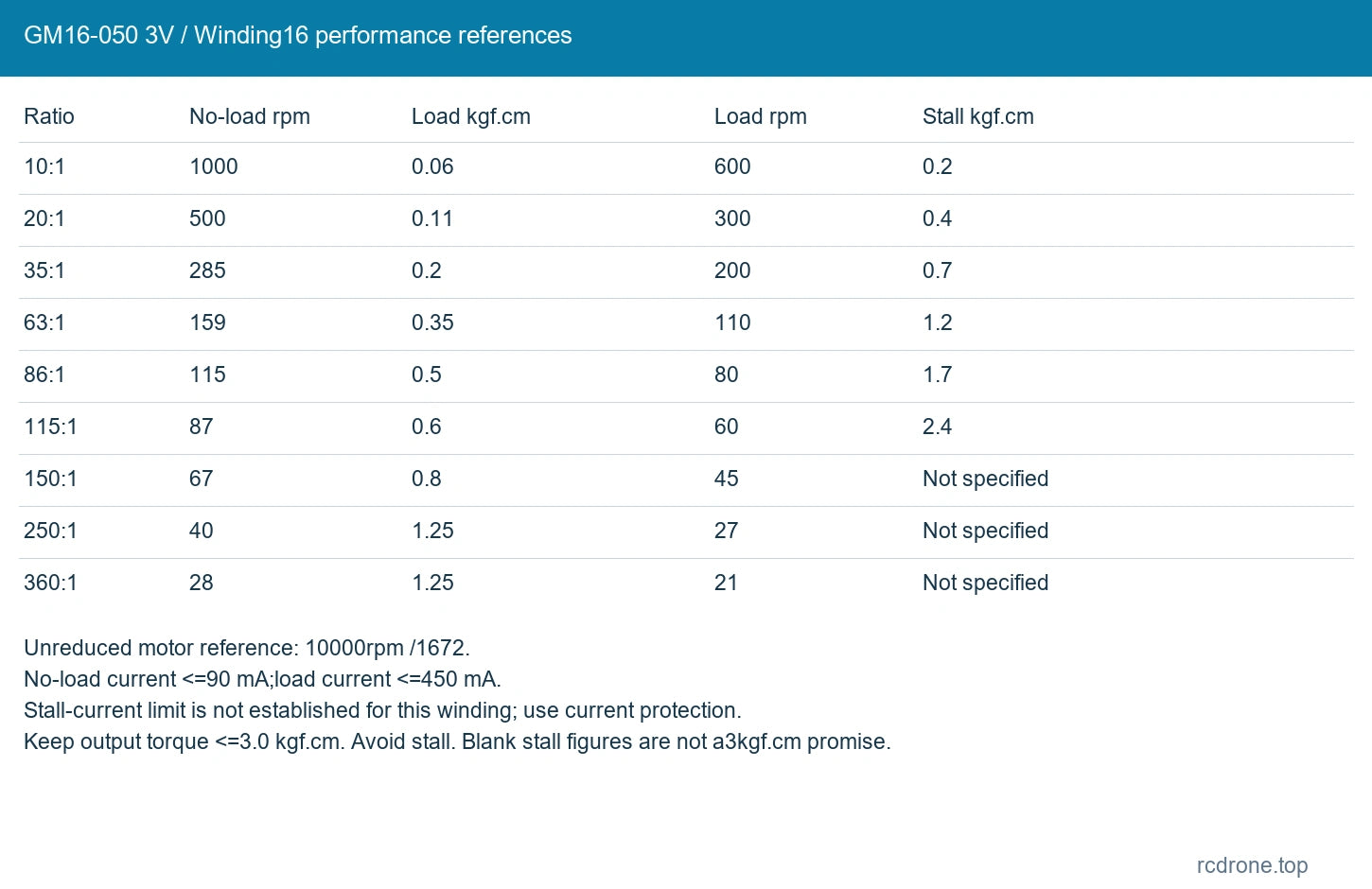

3V / Winding16 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 3V / Winding16
6V / Winding11 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 6V / Winding11
6V / Winding13 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 6V / Winding13
6V / Winding16 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 6V / Winding16

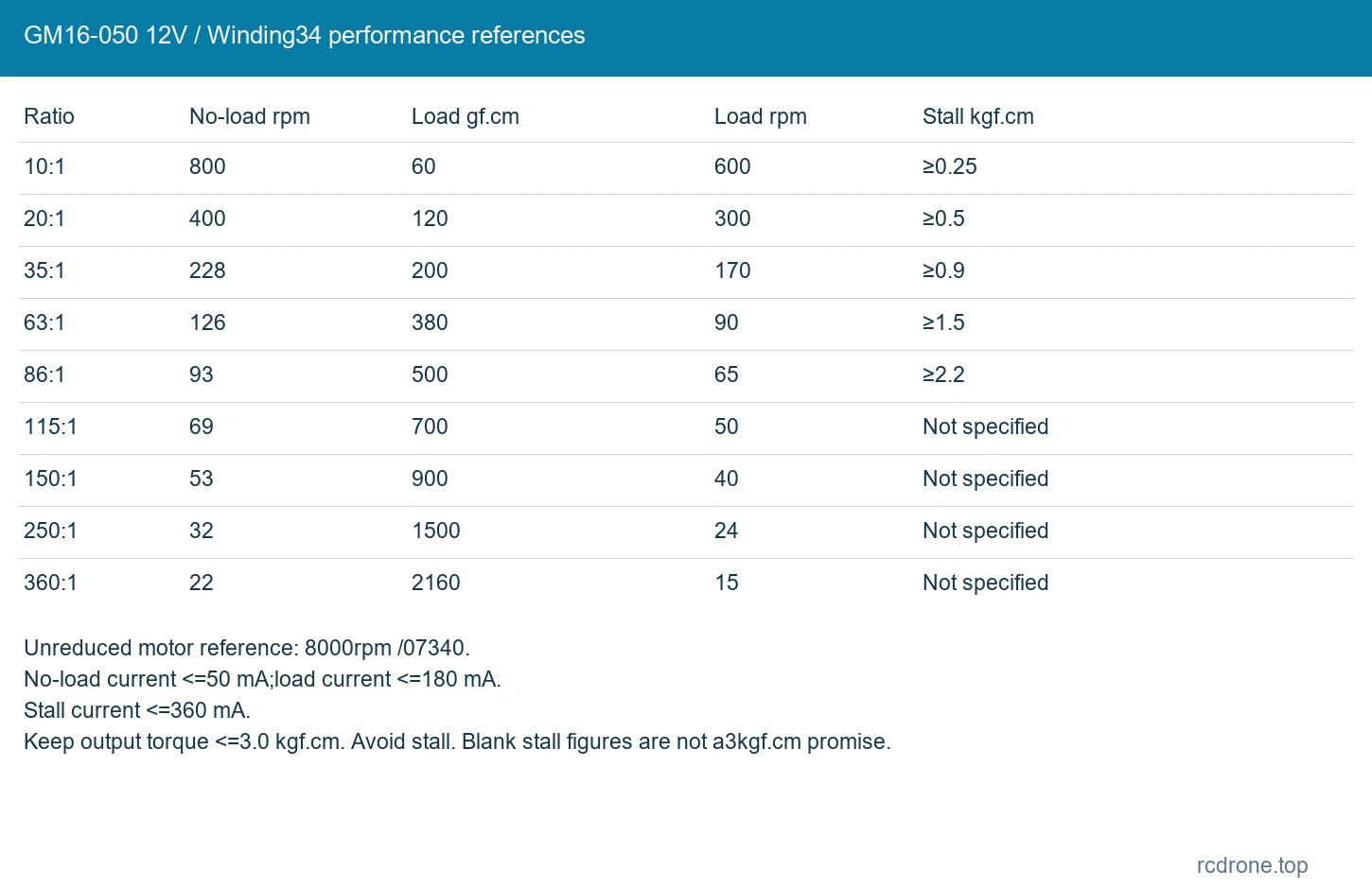

12V / Winding34 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 12V / Winding34
12V / Winding11 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 12V / Winding11
24V / Winding34 speed, load torque and current references
Referências de velocidade, torque de carga e corrente 24V / Winding34
Metal gears, copper winding and D-shaft
Engrenagens de metal, enrolamento de cobre e eixo em D

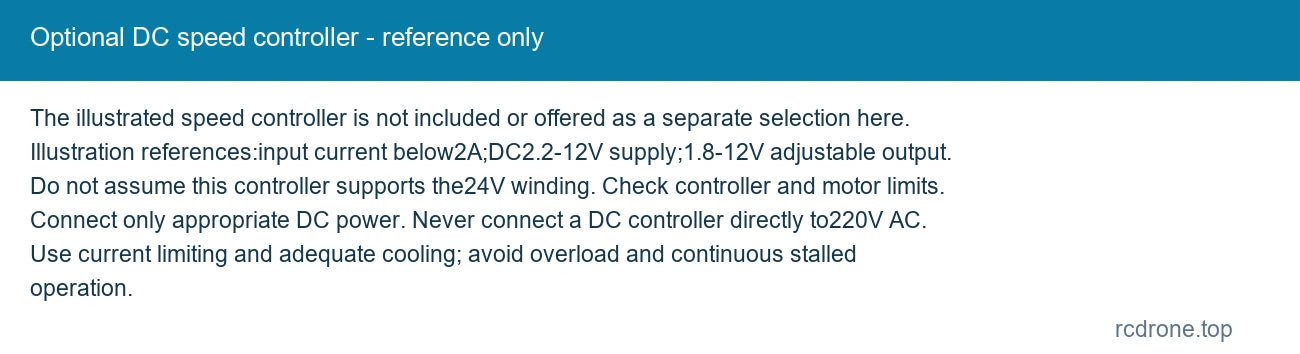

Optional DC speed controller - reference only
