Visão Geral

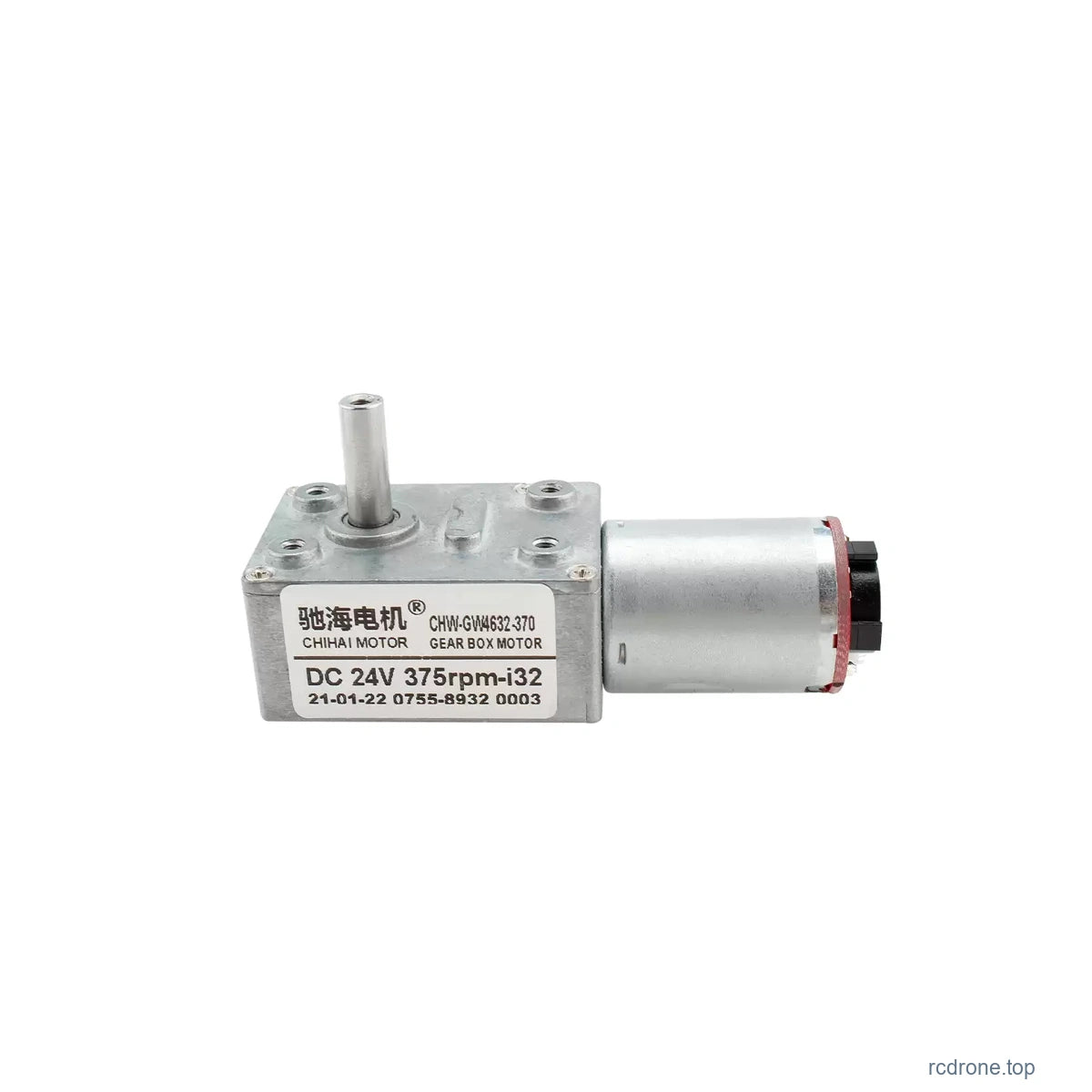

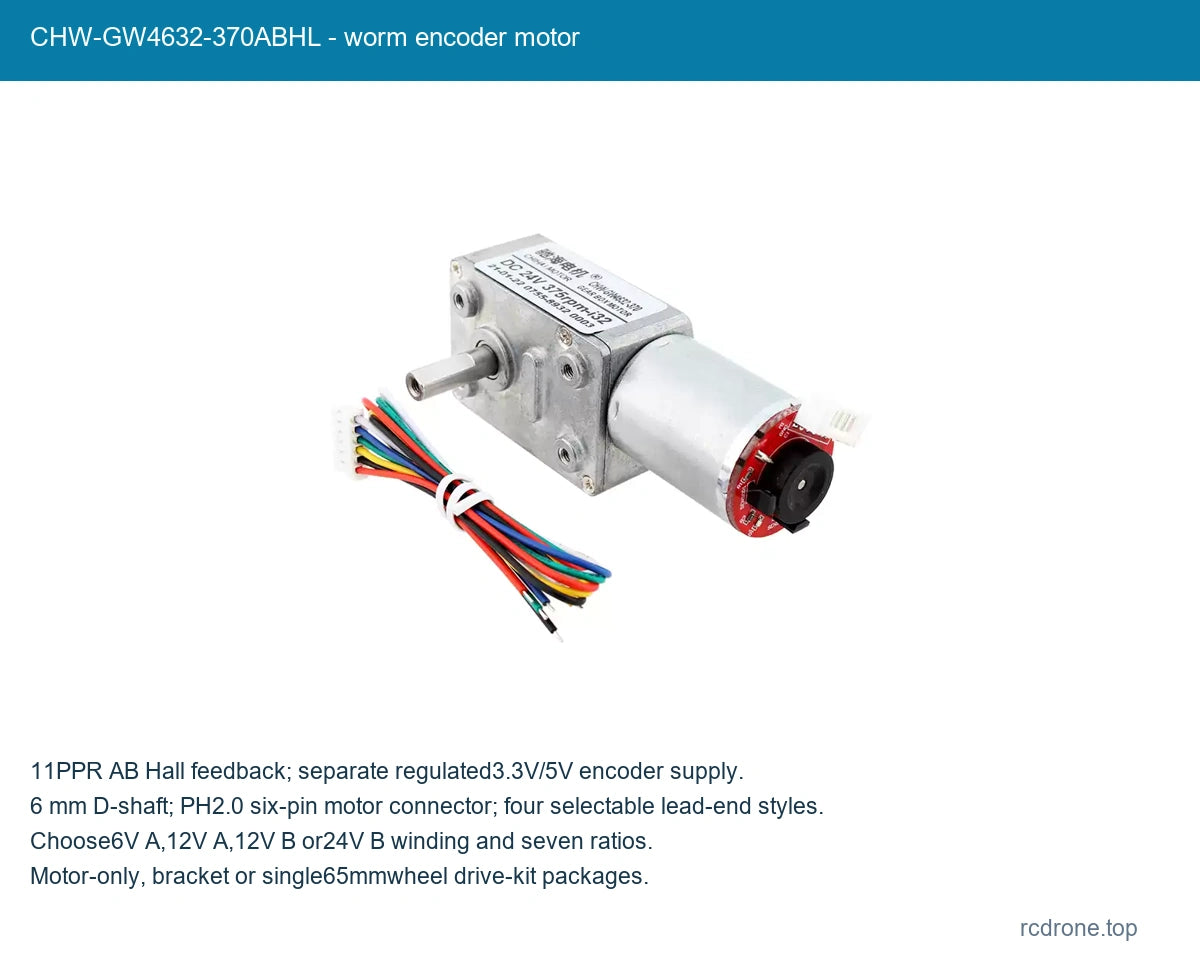

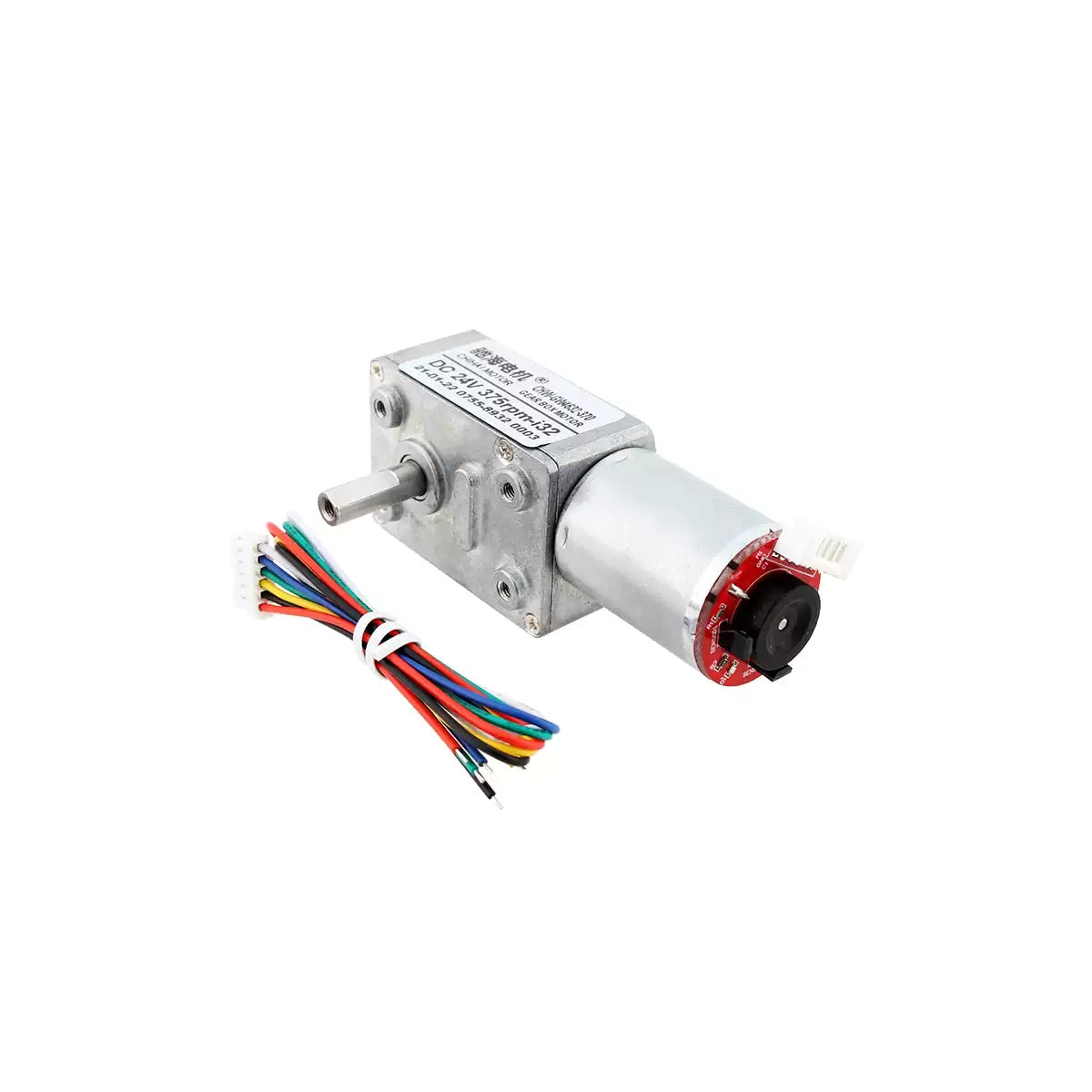

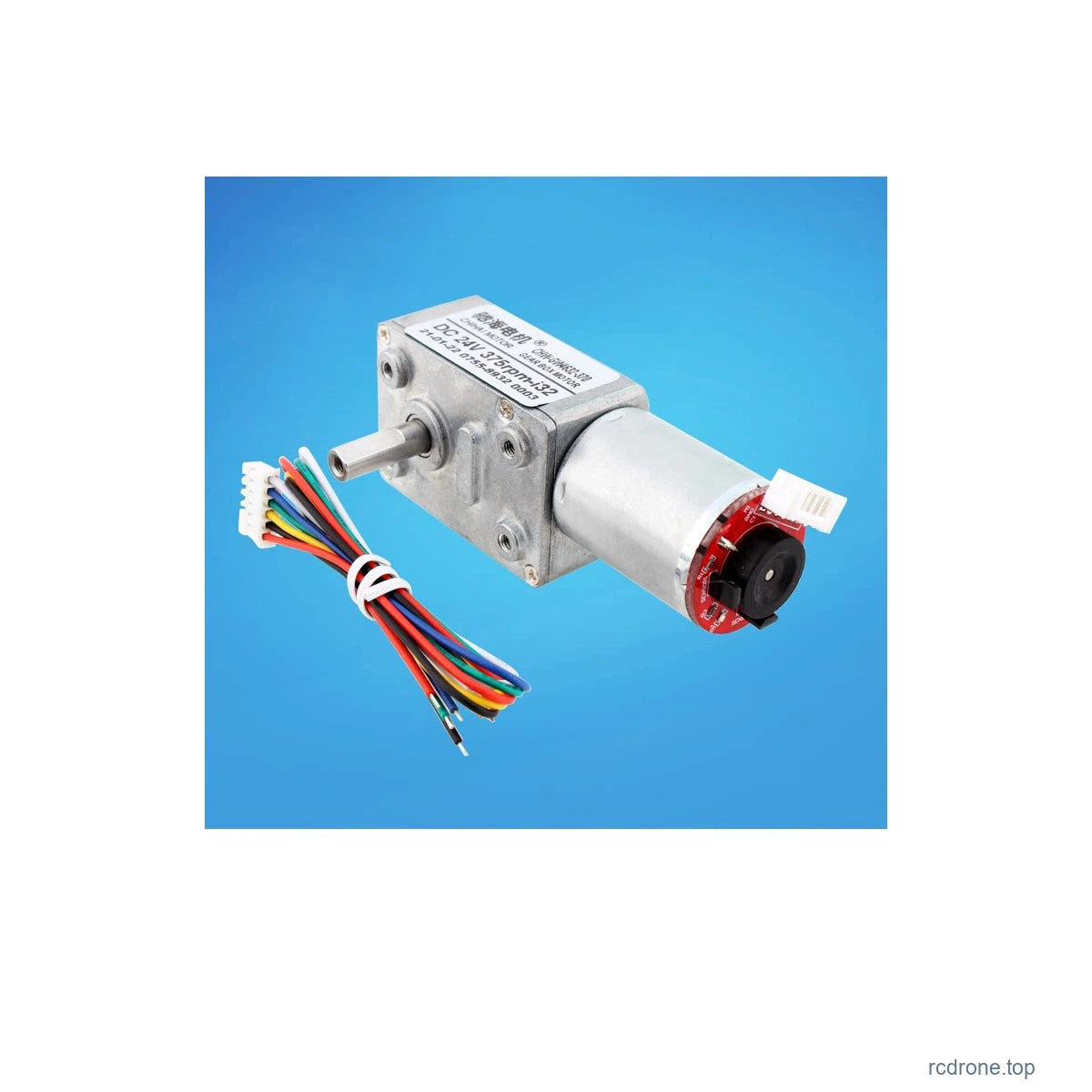

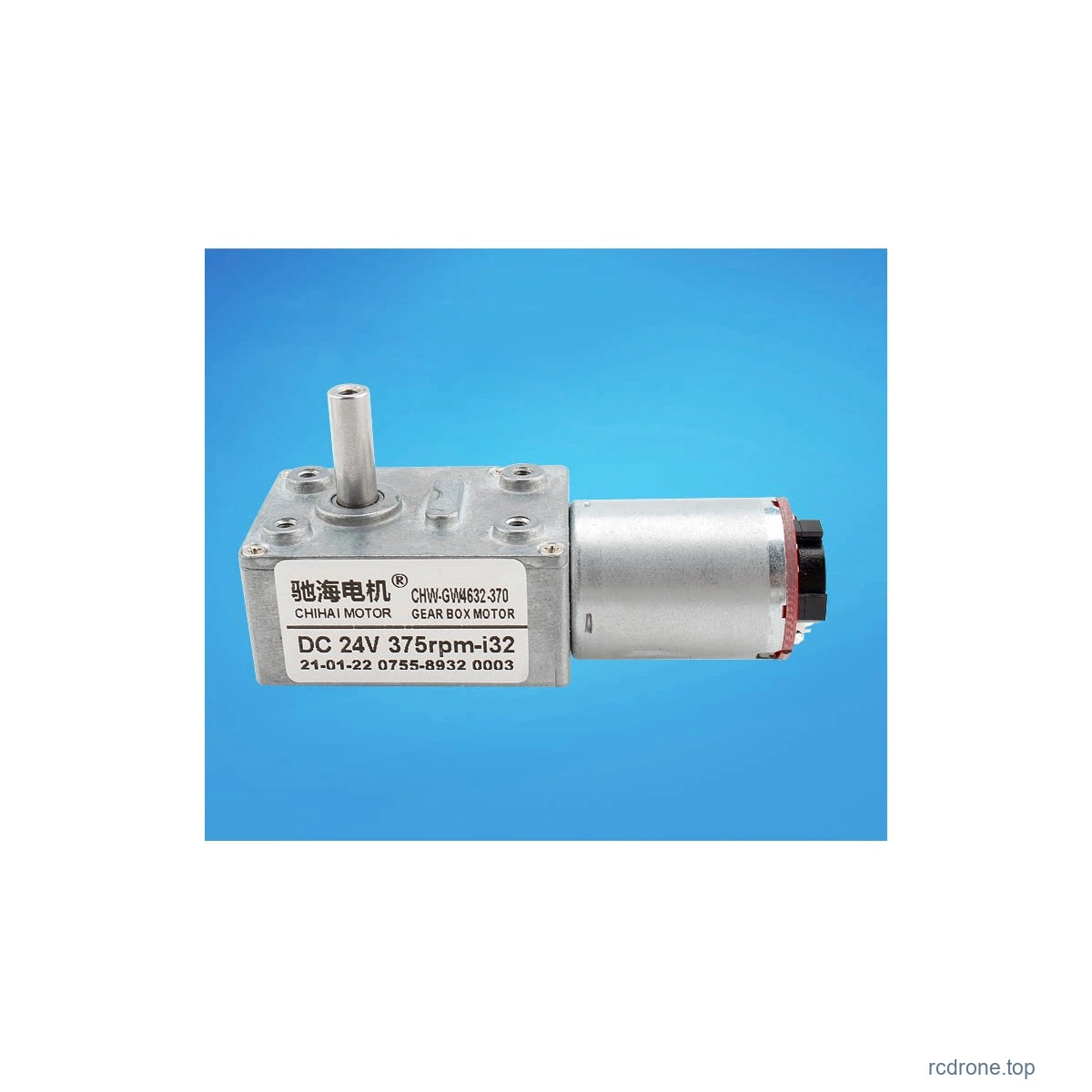

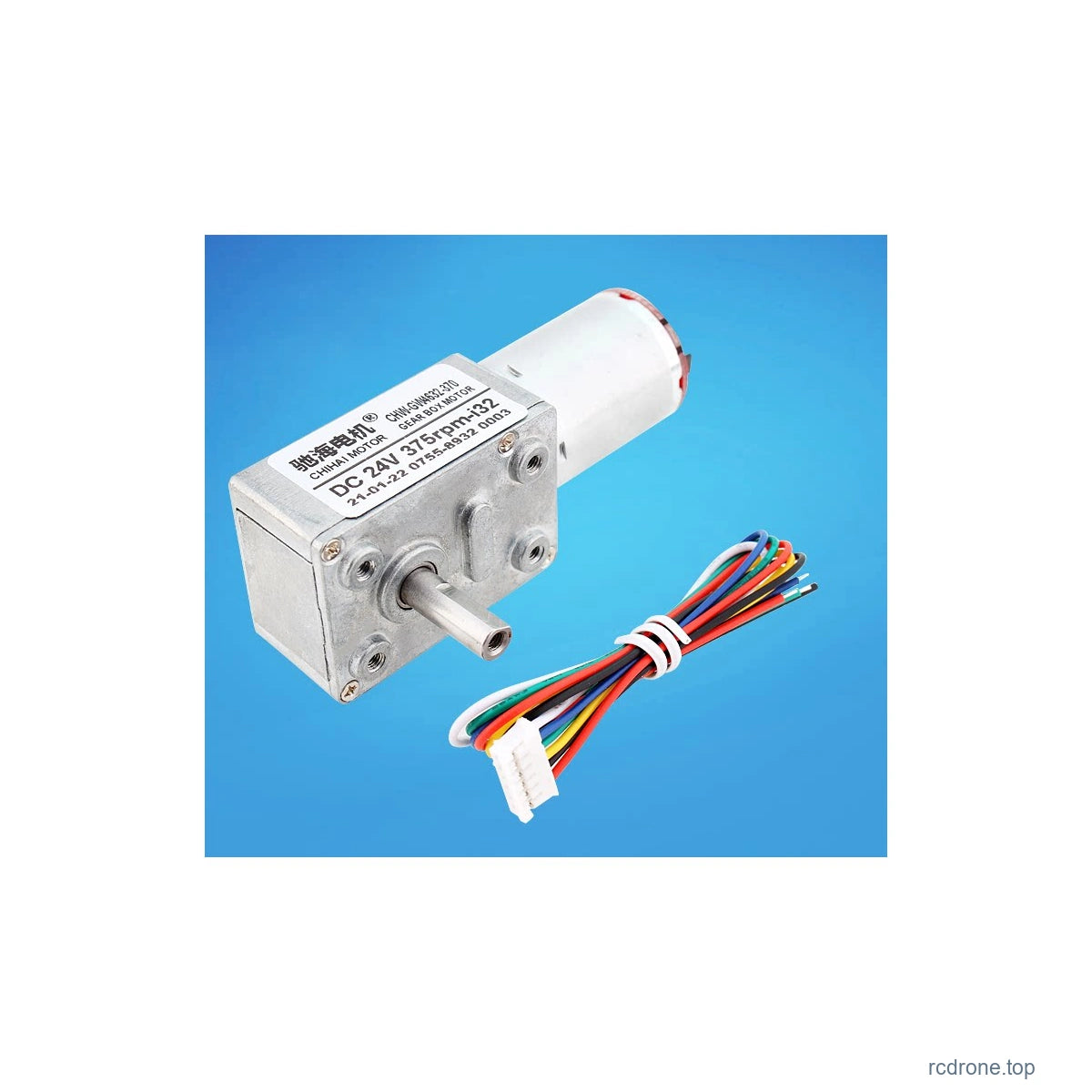

O MOTOR CHIHAI CHW-GW4632-370ABHL é um motor DC com redutor de engrenagem com um encoder AB Hall de 11PPR, eixo D de 6 mm e conexão de motor de seis pinos PH2.0. Selecione a voltagem e o enrolamento, a relação de redução, o pacote de acessórios e o estilo de extremidade de fio para o mecanismo.
Características

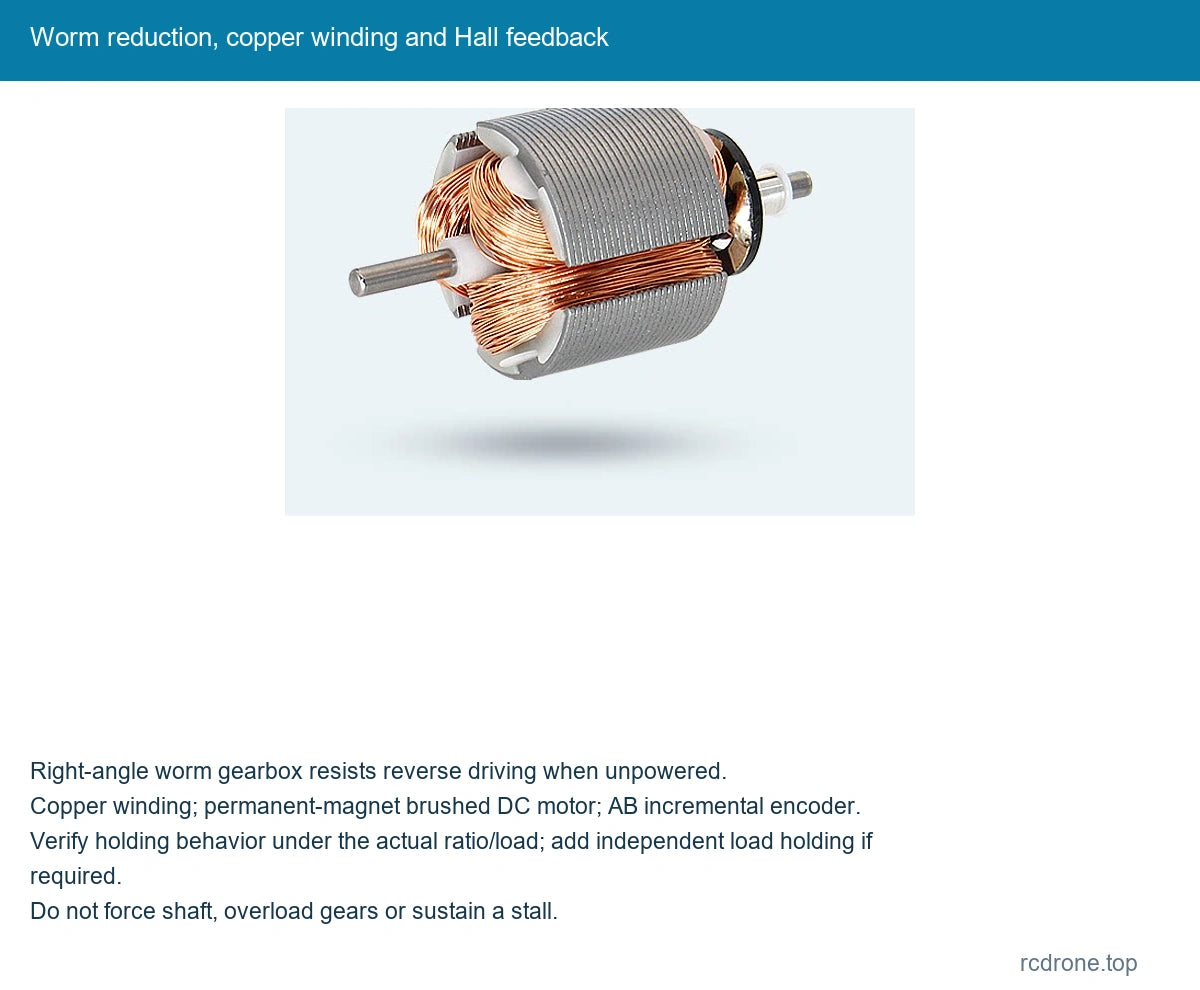

- Redução de verme em ângulo reto com resistência ao retrocesso quando sem energia.
- Motor DC com escovas de íman permanente reversível com enrolamento de cobre.
- Feedback incremental AB para monitoramento externo de velocidade e rotação.

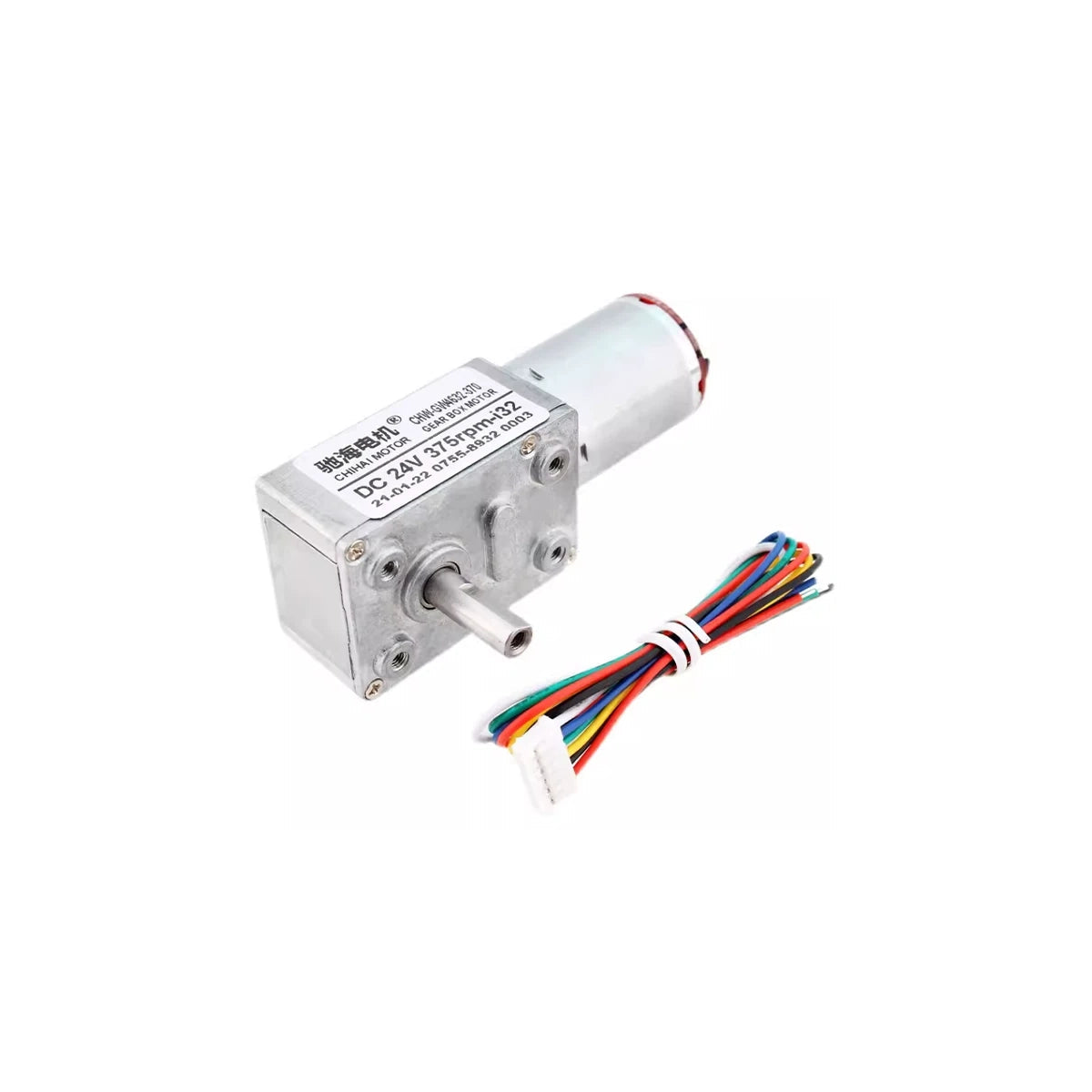

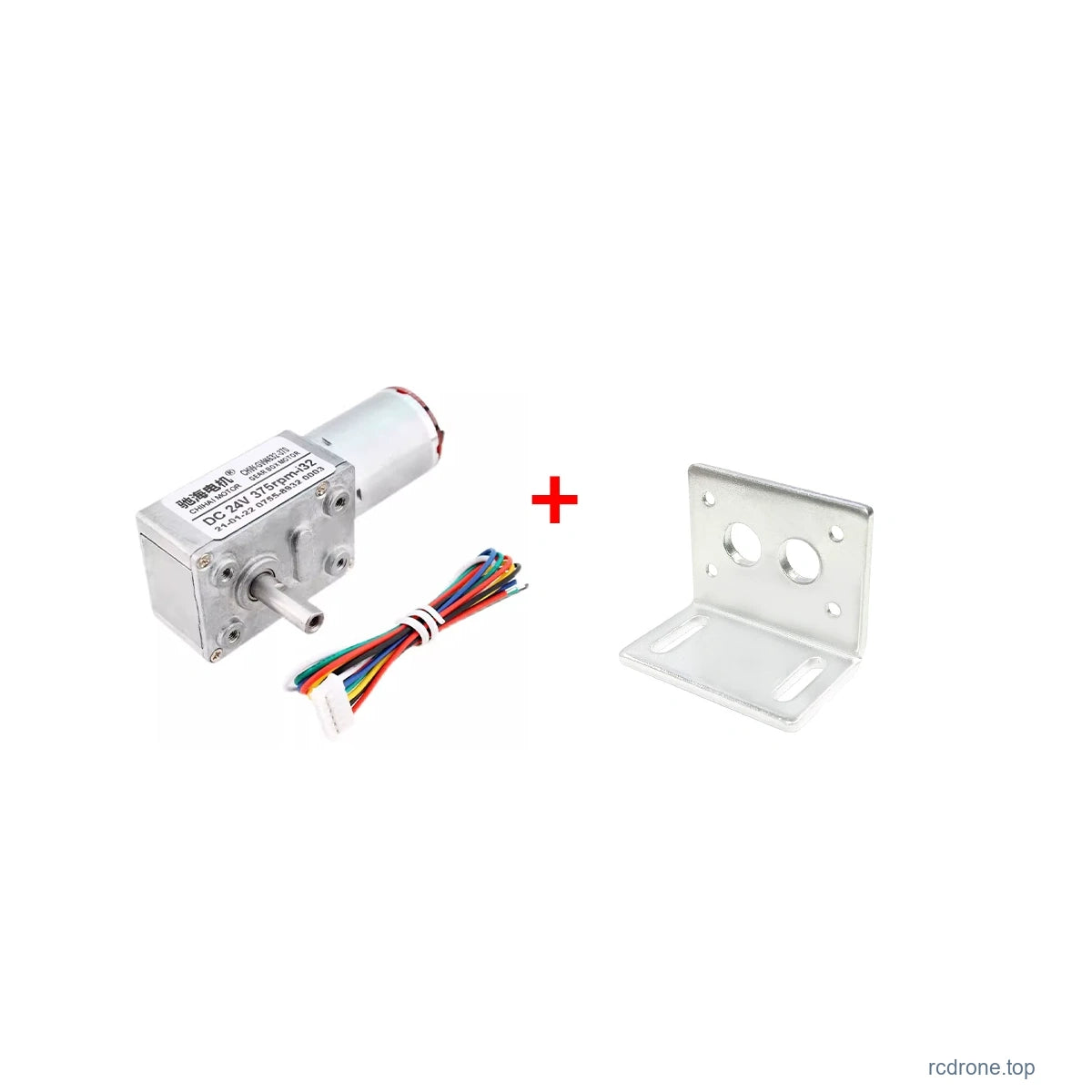

- Pacotes apenas de motor, suporte e kit de acionamento de roda única.
- Quatro opções de extremidade de fio sem alterar a interface da placa do encoder de seis pinos.
Especificações
| Item | Especificação |
|---|---|
| Modelo | CHW-GW4632-370ABHL |
| Tipo de motor | DC com escovas de íman permanente com redução de verme e encoder AB Hall |
| Escolhas de voltagem / enrolamento | 6V A, 12V A, 12V B, 24V B |
| Relações | 32:1, 65:1, 158:1, 200:1, 337:1, 564:1, 1019:1 |
| Eixo de saída | Eixo D de 6 mm, dimensão plana de 5.4 mm; referência de comprimento plano de 12 mm |

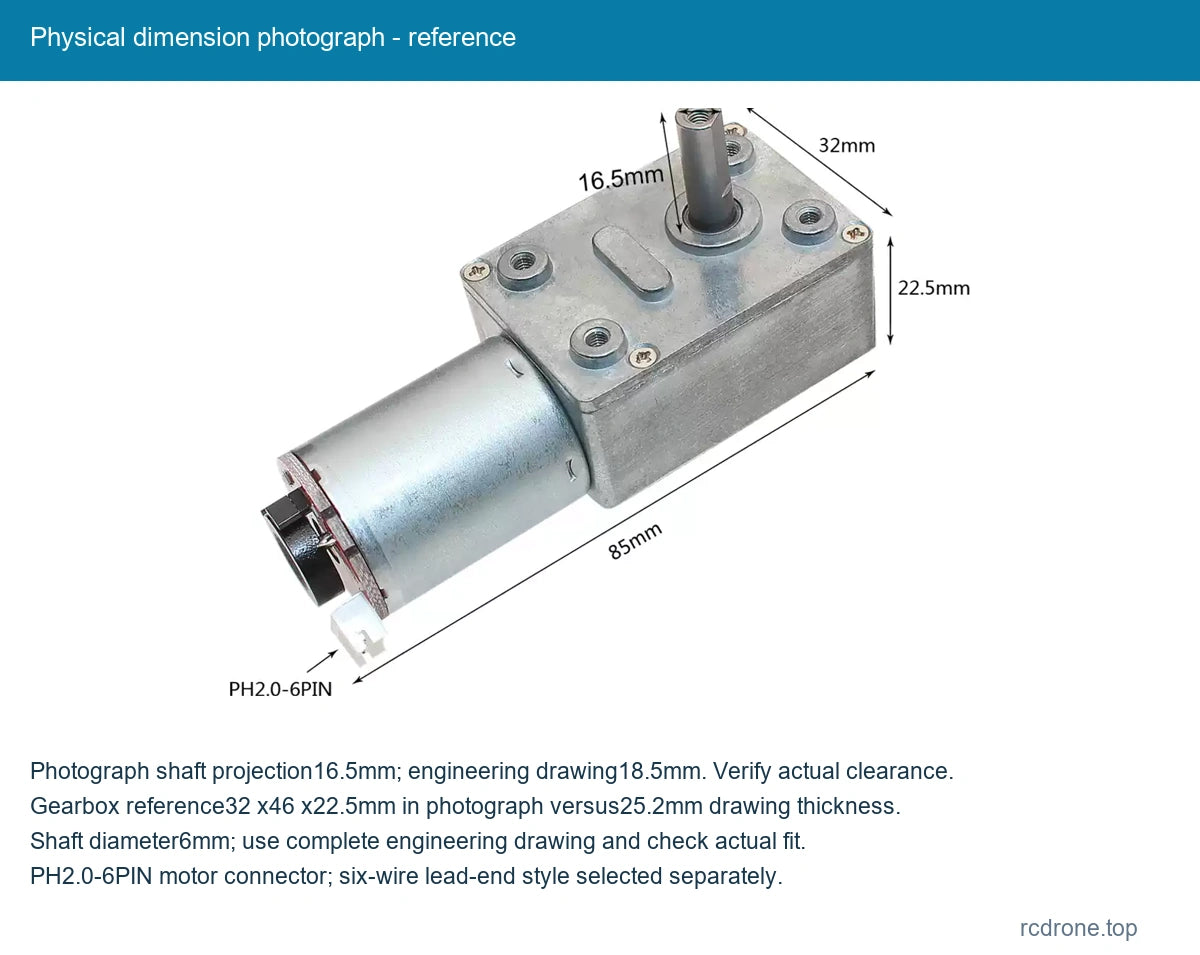

| Projeção do eixo | Referência de desenho técnico de 18.5 mm; a fotografia da dimensão mostra 16.5 mm; verifique o espaço necessário antes da fabricação |
| Rosca central do eixo | M3 x0.5; profundidade de rosca efetiva 10 mm |
| Envelope da caixa de engrenagens | 32 x46 x25.2 mm referência do desenho; a fotografia da dimensão mostra 22.5 mm de espessura, verifique o ajuste real |
| Montagem | 4-M3, padrão de 18 x33 mm; 4 x7.4 mm referências de contra-furo |
| Outras referências mecânicas | 1.7 mm passo frontal; 30.8 mm extensão do motor; 40 mm referência da montagem traseira; diâmetro do motor 24.4 mm; diâmetro da característica traseira 14 mm |
| Massa líquida | Aproximadamente 200 g, varia com a relação/configuração |
| Conector do encoder no motor | PH2.0-6PIN |
| Escolhas de extremidade de cabo | Cabo de extremidade única, saída PH2.0, XH2.54 saída ou saída Dupont |
| Resolução do encoder | 11PPR no eixo do motor; referências de pulso do eixo de saída escalam com a razão real |
| Fonte de alimentação do encoder | Separada regulada3.3V ou 5V DC |
| Saída do encoder | AB incremental magnético Hall, onda quadrada, resistores de pull-up/modelagem a bordo |
| Frequência de resposta | 100kHz de referência |
| Anel magnético | 22 polos / 11 pares de polos |
| Suporte opcional | Largura de 38 mm, altura de 46 mm, base de 30 mm, espessura de 3 mm |
| Kit de rodas | Uma roda de 65 mm com acoplamento de 6 mm, suporte e peças de montagem mostradas; exemplo de piso/aro varia |
Guia de Configuração
A e B identificam diferentes referências de enrolamento do motor. As versões 12V A e 12V B têm referências de velocidade, corrente e saída máxima diferentes; combine a escolha completa de tensão/enrolamento com a sua tabela.A opção Pacote e Cabo combina o conjunto de acessórios selecionado com o seu estilo de extremidade de cabo, enquanto a relação e a tensão/espira permanecem seleções separadas.

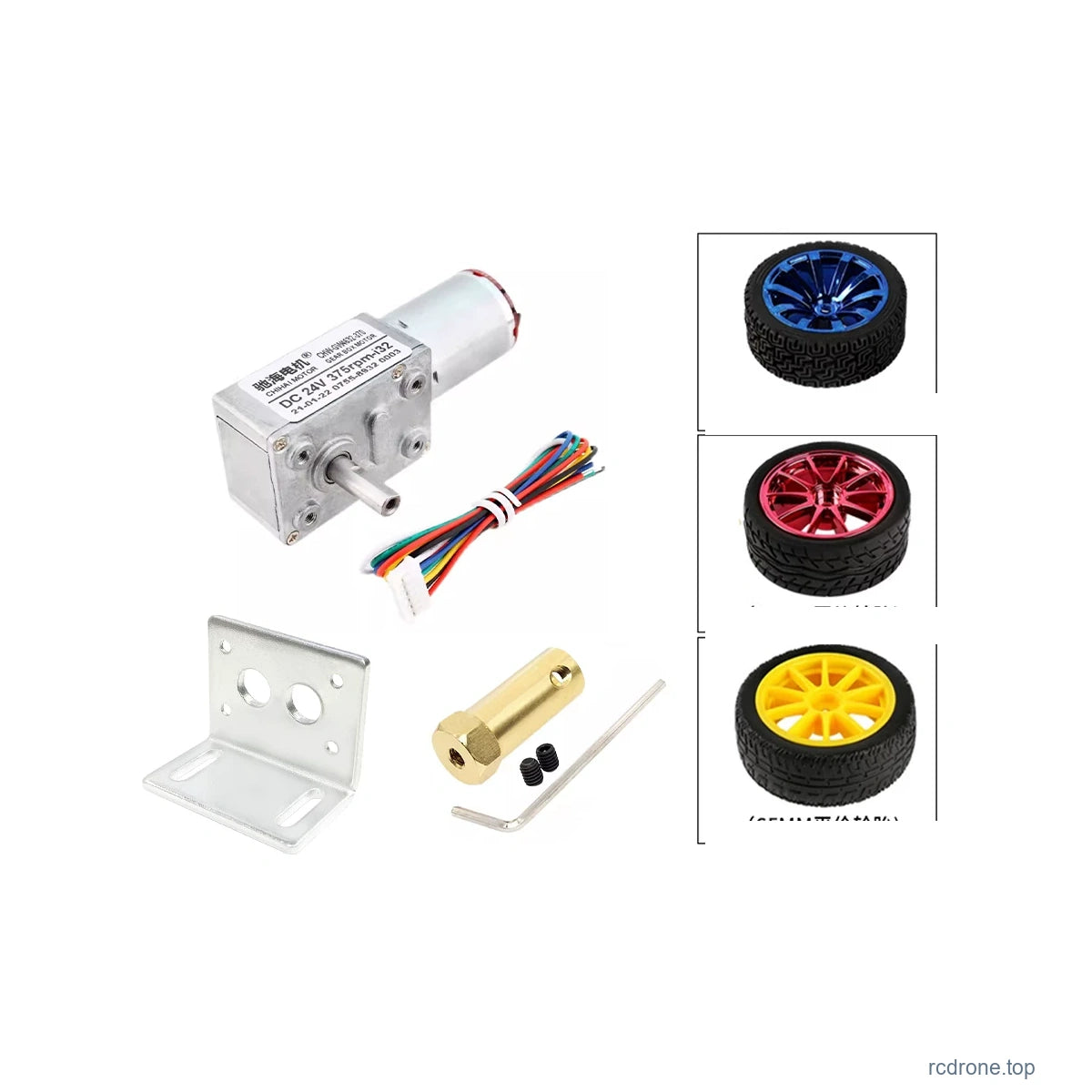

O pacote de rodas contém uma roda de 65 mm, um acoplamento de 6 mm e o suporte com o motor selecionado. As rodas ilustradas em azul, vermelho e amarelo são exemplos alternativos de piso/aros, não três rodas incluídas. Nenhuma cor de piso ou aro específica é garantida pelas seleções disponíveis.
Encoder e Fiação

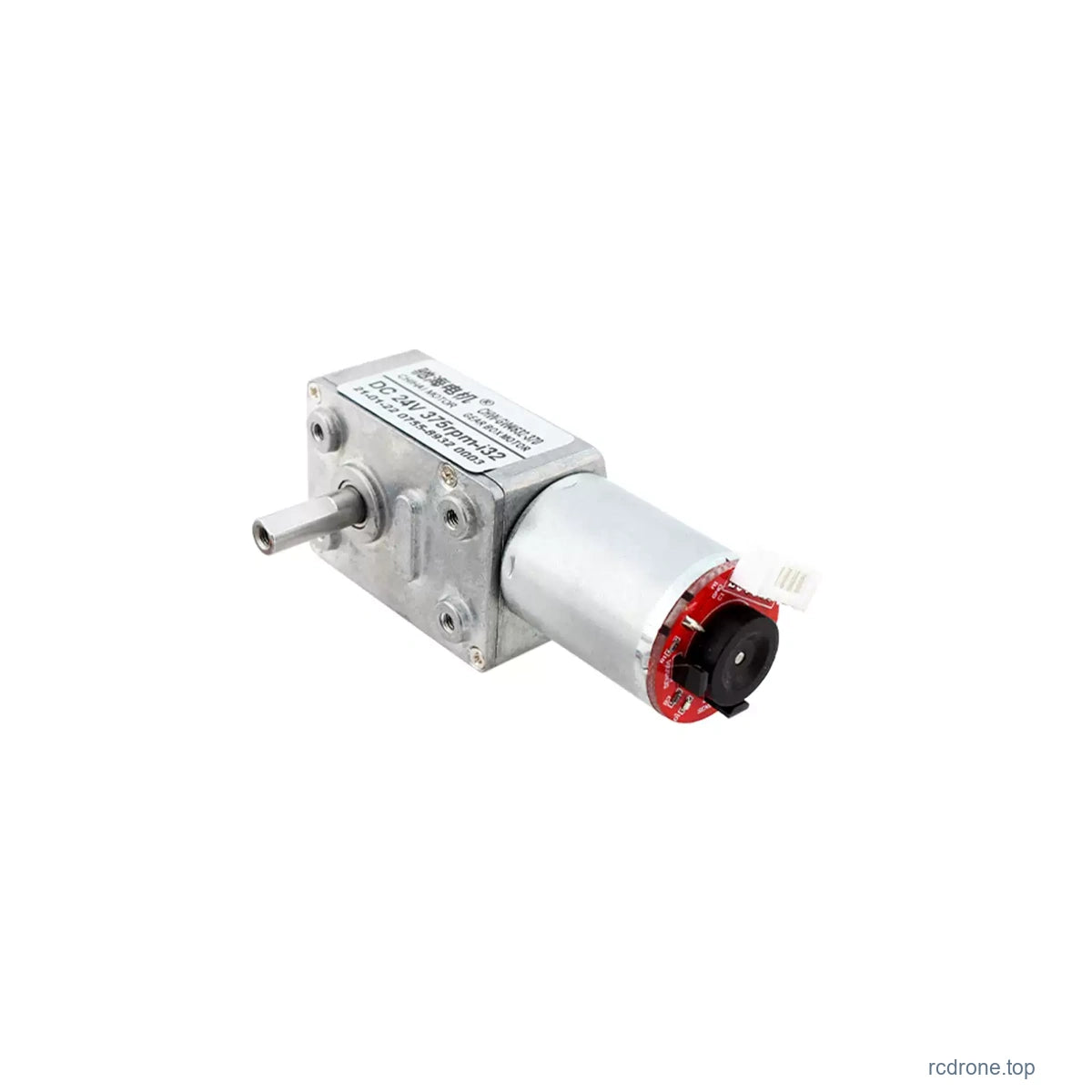

A placa possui um encoder de base de eixo de motor de 11PPR, 22 polos magnéticos / 11 pares de polos, uma referência de resposta de 100 kHz e resistores de pull-up/modelagem a bordo. Os pulsos do eixo de saída dependem da relação de redução real; a contagem de bordas do decodificador é separada.

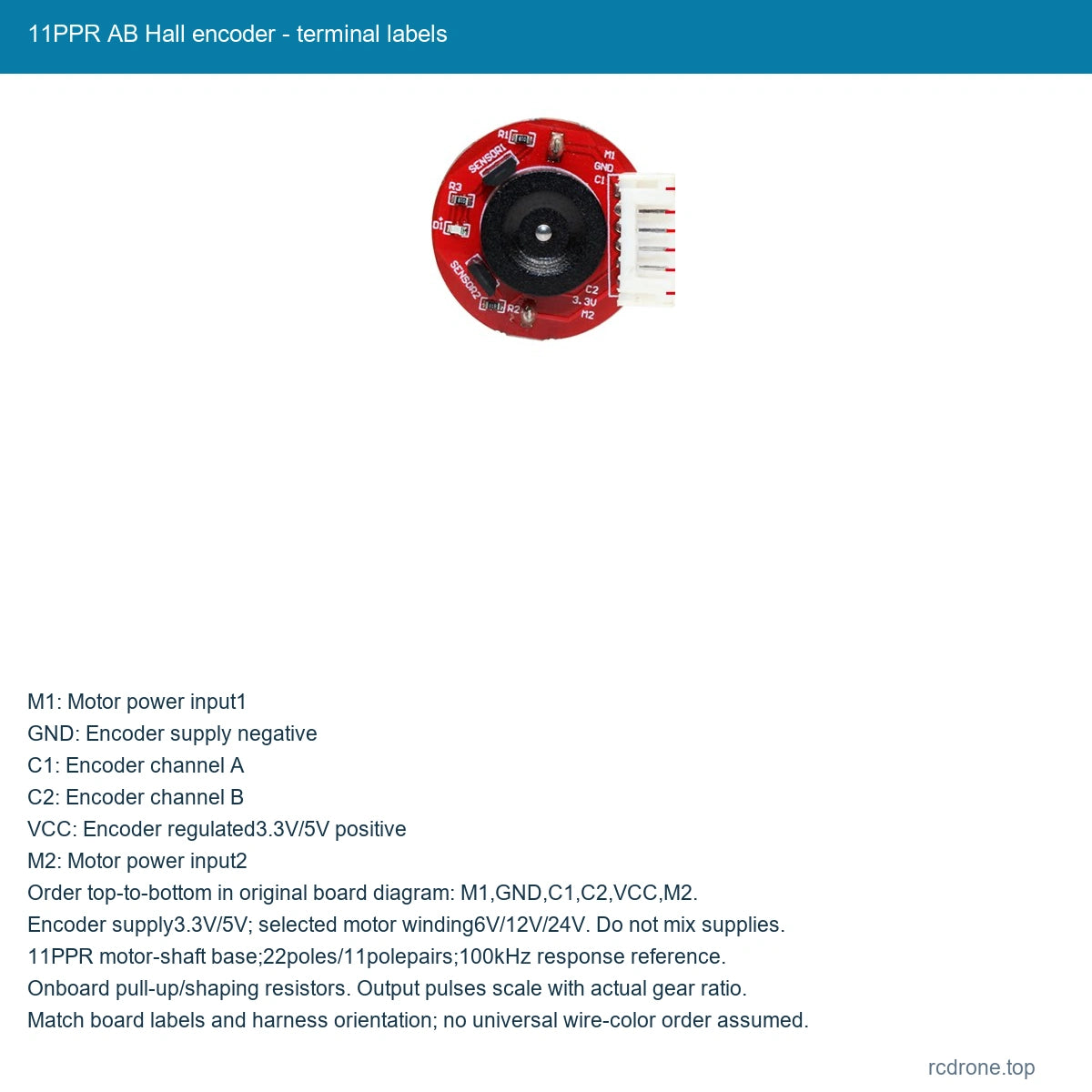

| Terminal da placa, de cima para baixo no diagrama | Função |
|---|---|
| M1 | Entrada de potência do motor1 |
| GND | Negativo de alimentação do encoder |
| C1 | Canal A do encoder |
| C2 | Canal B do encoder |
| VCC | Positivo regulado de 3.3V/5V do encoder |
| M2 | Entrada de potência do motor2 |
Utilize os rótulos da placa e a orientação do cabo selecionada em vez de assumir uma ordem comum de cores de fios em todos os estilos de cabos. Forneça VCC do encoder separadamente com 3.3V ou 5V regulados, e mantenha a tensão do motor selecionada afastada da alimentação e dos sinais do encoder.Inverter a polaridade M1/M2 para rotação oposta do motor. Um controlador de motor separado e um controlador de leitura de pulso são necessários para um sistema completo de controle de feedback.
Desempenho por Tensão e Enrolamento
Os valores sem carga, nominal e de bloqueio descrevem diferentes condições de operação. A saída máxima é uma referência separada, não potência contínua em cada relação de redução. As colunas kgf·cm e N·m são arredondadas de forma independente. Evite sobrecarga e bloqueio sustentado; a tabela vermelha ≥35 kgf·cm proíbe explicitamente a operação em bloqueio.

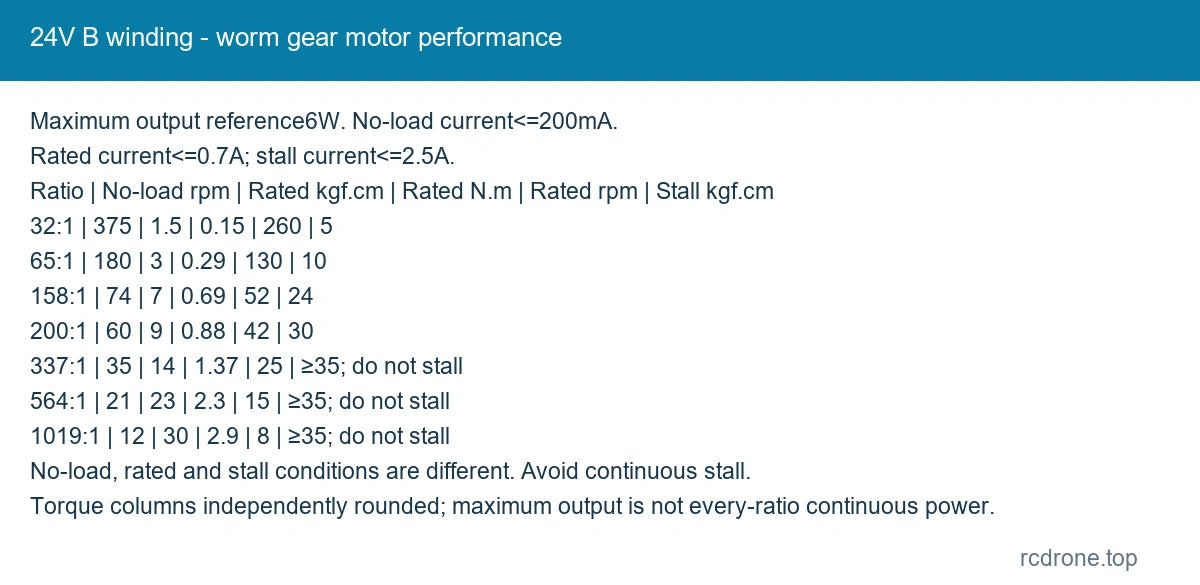

24V B
Referência de saída máxima 6 W; corrente sem carga ≤200 mA; corrente nominal ≤0.7 A; corrente de bloqueio ≤2.5 A.
| Relação | rpm sem carga | kgf·cm nominal | N·m nominal | rpm nominal | Referência kgf·cm de bloqueio |
|---|---|---|---|---|---|
| 32:1 | 375 | 1.5 | 0.15 | 260 | 5 |
| 65:1 | 180 | 3 | 0.29 | 130 | 10 |
| 158:1 | 74 | 7 | 0.69 | 52 | 24 |
| 200:1 | 60 | 9 | 0.88 | 42 | 30 |
| 337:1 | 35 | 14 | 1.37 | 25 | ≥35; não pare |
| 564:1 | 21 | 23 | 2.3 | 15 | ≥35; não pare |
| 1019:1 | 12 | 30 | 2.9 | 8 | ≥35; não pare |

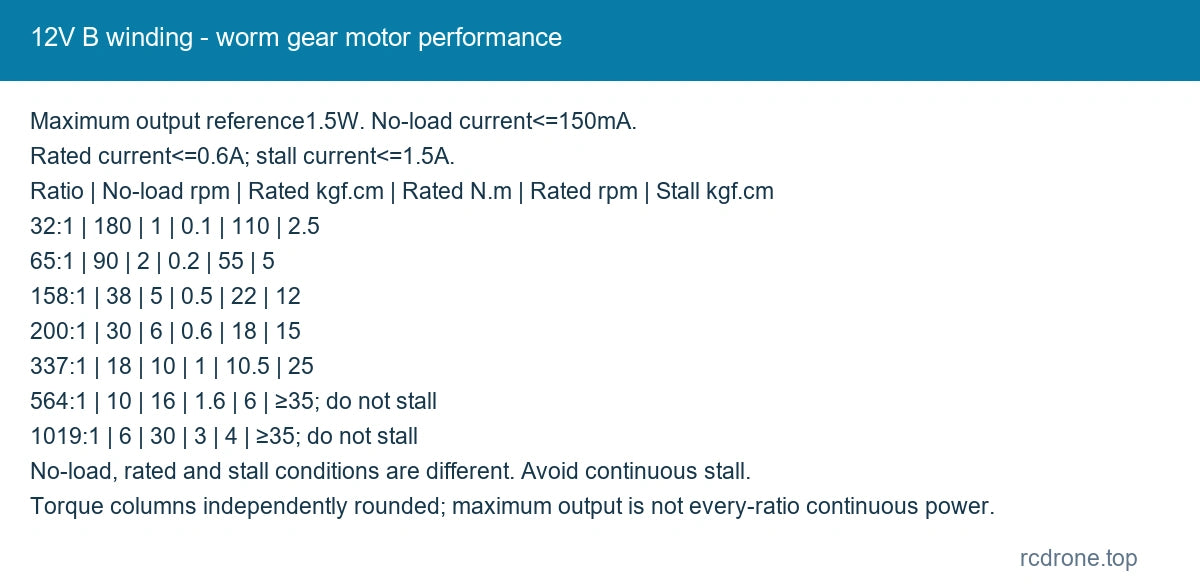

12V B
Referência de saída máxima 1.5 W; corrente em vazio ≤150 mA; corrente nominal ≤0.6 A; corrente de bloqueio ≤1.5 A.
| Relação | rpm em vazio | kgf·cm nominal | N·m nominal | rpm nominal | Referência kgf·cm de bloqueio |
|---|---|---|---|---|---|
| 32:1 | 180 | 1 | 0.1 | 110 | 2.5 |
| 65:1 | 90 | 2 | 0.2 | 55 | 5 |
| 158:1 | 38 | 5 | 0.5 | 22 | 12 |
| 200:1 | 30 | 6 | 0.6 | 18 | 15 |
| 337:1 | 18 | 10 | 1 | 10.5 | 25 |
| 564:1 | 10 | 16 | 1.6 | 6 | ≥35; não parar |
| 1019:1 | 6 | 30 | 3 | 4 | ≥35; não parar |
12V A
Referência de saída máxima 6 W; corrente em vazio ≤250 mA; corrente nominal ≤1.3 A; corrente de bloqueio ≤5.5 A.
| Relação | rpm sem carga | Classificado kgf·cm | Classificado N·m | Classificado rpm | Referência kgf·cm de bloqueio |
|---|---|---|---|---|---|
| 32:1 | 375 | 1.5 | 0.15 | 260 | 5 |
| 65:1 | 180 | 3 | 0.29 | 130 | 10 |
| 158:1 | 75 | 7 | 0.69 | 52 | 24 |
| 200:1 | 60 | 9 | 0.88 | 42 | 30 |
| 337:1 | 35 | 14 | 1.37 | 25 | ≥35; não pare |
| 564:1 | 21 | 23 | 2.3 | 15 | ≥35; não pare |
| 1019:1 | 12 | 30 | 2.9 | 8 | ≥35; não pare |
6V A
Referência de saída máxima 1.5 W; corrente em vazio ≤150 mA; corrente nominal ≤1 A; corrente de bloqueio ≤2.8 A.
| Relação | rpm em vazio | kgf·cm nominal | N·m nominal | rpm nominal | Referência kgf·cm de bloqueio |
|---|---|---|---|---|---|
| 32:1 | 180 | 1 | 0.1 | 110 | 2.5 |
| 65:1 | 90 | 2 | 0.2 | 55 | 5 |
| 158:1 | 38 | 5 | 0.5 | 22 | 12 |
| 200:1 | 30 | 6 | 0.6 | 18 | 15 |
| 337:1 | 18 | 10 | 1 | 10.5 | 25 |
| 564:1 | 10 | 16 | 1.6 | 6 | ≥35; não pare |
| 1019:1 | 6 | 30 | 3 | 4 | ≥35; não pare |
Instalação Mecânica

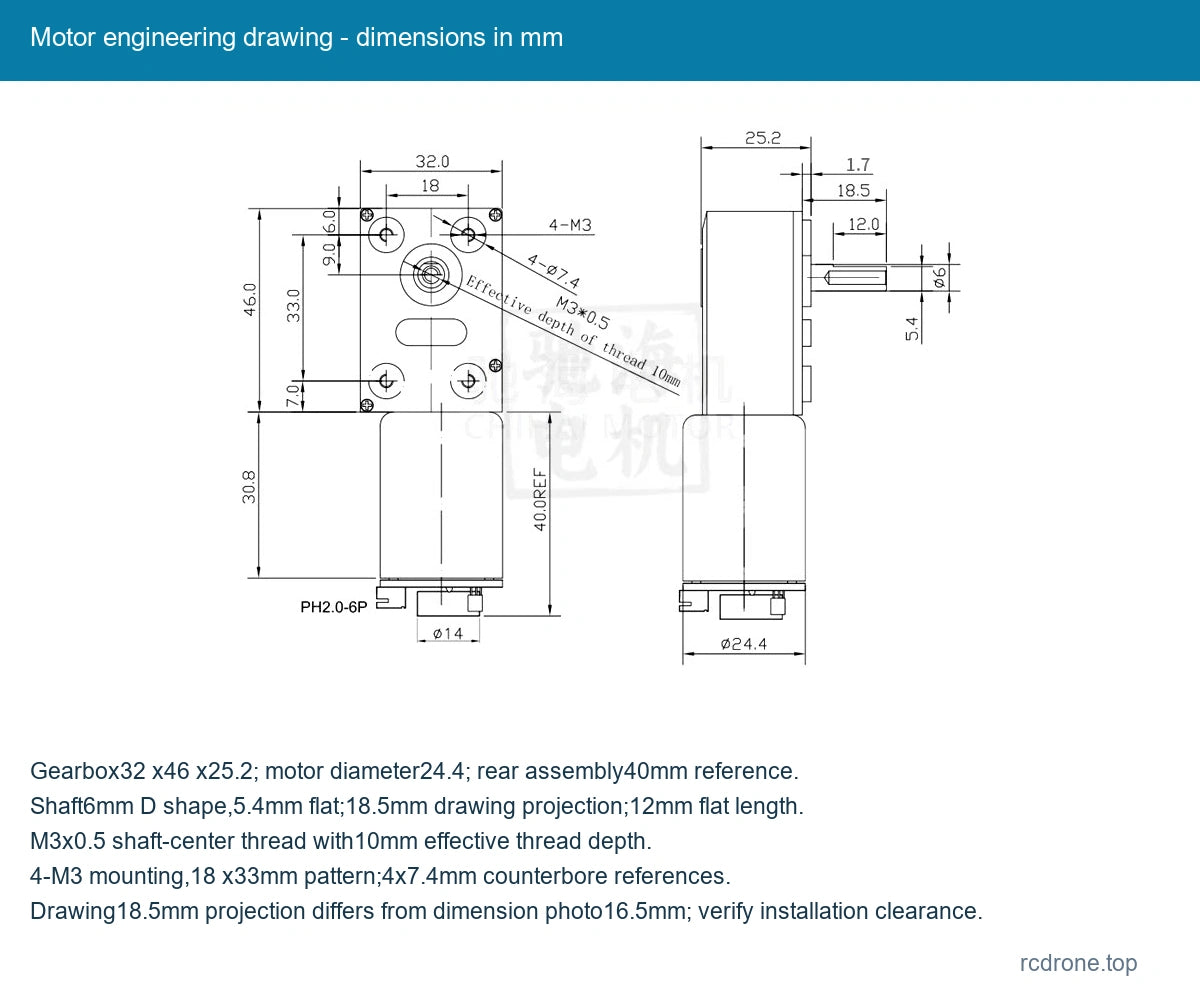

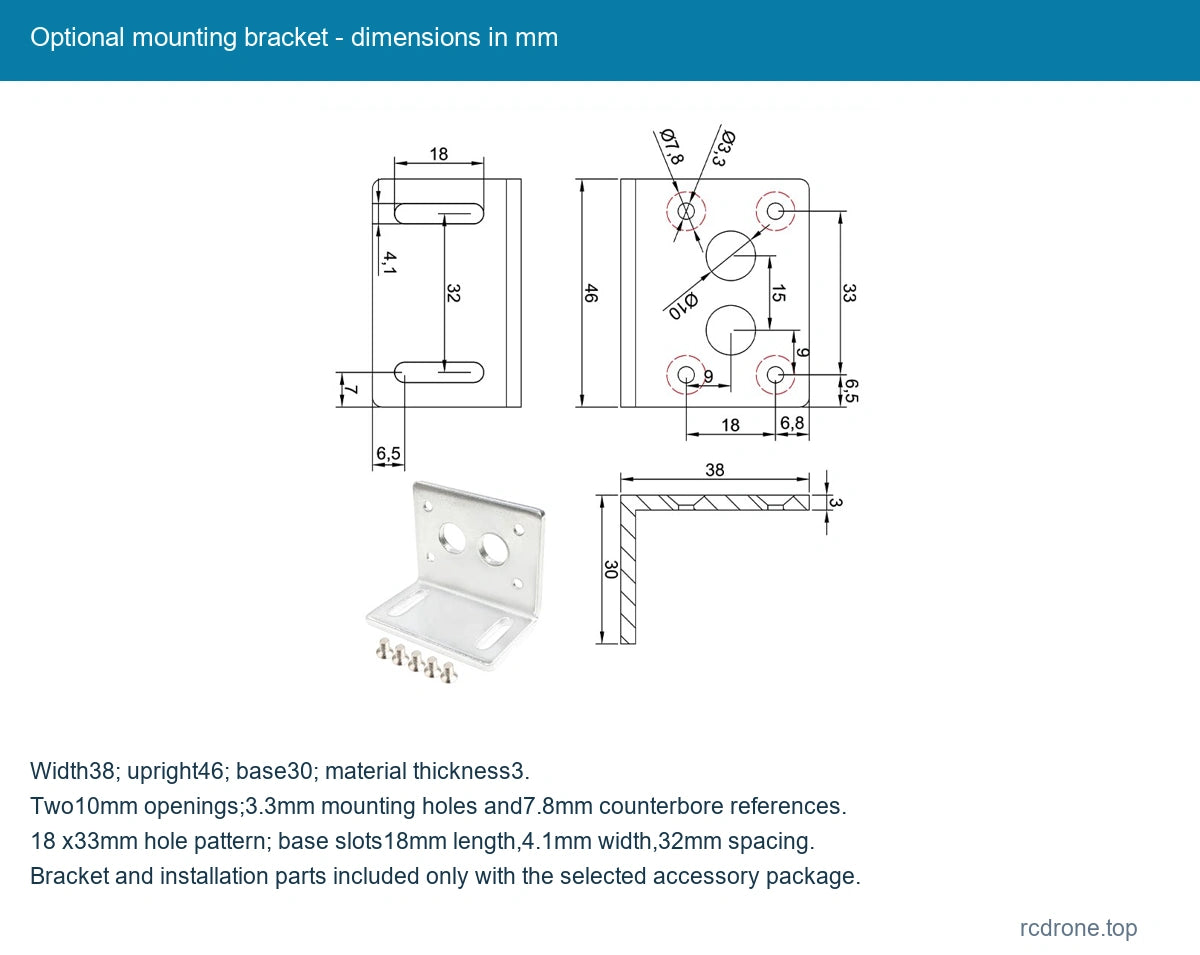

O desenho de engenharia apresenta uma projeção de eixo de 18,5 mm e rosca central M3 x0,5 com profundidade efetiva de 10 mm. Uma fotografia de dimensão mostra uma referência de eixo de 16,5 mm; verifique o espaço de eixo necessário antes de usinar uma montagem acoplada. O suporte opcional tem uma largura de 38 mm, 46 mm de altura, 30 mm de base e 3 mm de espessura de material. As suas duas aberturas centrais têm 10 mm; os furos de montagem têm 3,3 mm com referências de contra-furo de 7,8 mm, e as ranhuras da base têm 4,1 mm de largura com referência de 18 mm de comprimento e 32 mm de espaçamento.
A engrenagem de verme resiste ao retrocesso e é destinada a suportar cargas reversas normais quando a energia é removida.O comportamento de retenção depende da relação, carga e mecanismo; verifique-o para a aplicação e forneça um dispositivo de retenção independente onde a segurança da carga o exigir. Não force o eixo, sobrecarregue os engrenagens ou use a paragem sustentada como método de retenção. Combine a fonte de alimentação, o driver do motor e a proteção com a bobina selecionada e a corrente de arranque.
Aplicações
Adequado para o desenvolvimento de robôs auto-equilibrados, carrinhos de inspeção e seguimento de linha, eletrodomésticos inteligentes, mecanismos de pan para câmaras e conjuntos de posicionamento motorizados utilizando eletrónica de controlo externa. Dimensione a engrenagem, o suporte do eixo e o método de retenção para a carga real.

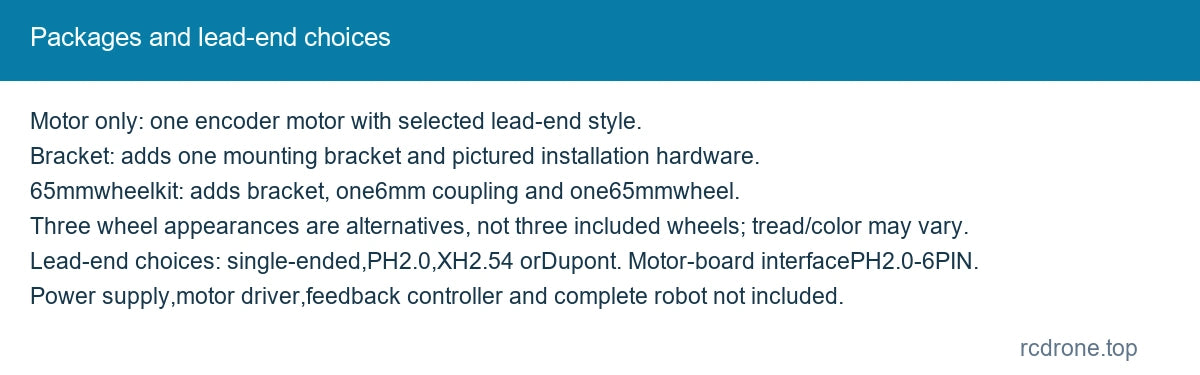

O que está incluído
Um motor encoder CHW-GW4632-370ABHL selecionado com o estilo de extremidade de lead selecionado. O pacote de suporte adiciona o suporte ilustrado e o hardware de montagem. O pacote de rodas adiciona o suporte, um acoplamento de 6 mm, uma roda de 65 mm e as peças de instalação ilustradas.Um segundo motor, robô completo, fonte de alimentação, controlador de motor e controlador de encoder não estão incluídos.
FAQ
São 12V A e 12V B o mesmo motor?
São seleções de enrolamento diferentes com referências de velocidade e corrente diferentes. Utilize a tabela que corresponde à escolha de tensão/enrolamento completa.
O encoder pode usar a fonte do motor?
O VCC do encoder requer 3.3V ou 5V regulados separados. Não conecte a fonte do motor de 6V, 12V ou 24V à fonte ou pinos de sinal do encoder.
O pacote de rodas inclui três rodas?
Não. Contém uma roda. As diferentes cores de aro e padrões de piso ilustram alternativas em vez de peças adicionais.
É 11PPR a resolução de saída da caixa de engrenagens?
É a contagem de pulsos da base do eixo do motor. Os pulsos de saída escalam com a razão real e o método de contagem do decodificador externo.
Detalhes Visuais
