Extensor de relé de módulo de dados de imagem de fibra óptica de drone, link de modo único de 0 a 20 km, TTL/S.BUS, Anti-Interferência

Visão geral

Este Extensor de Relé de Módulo de Dados de Imagem de Fibra Óptica para drones foi projetado para uso em FPV e inspeção remota. O tipo de produto é um Módulo Extensor de Relé de Módulo de Dados de Imagem de Fibra Óptica que utiliza fibra óptica monomodo para estabelecer um link de comunicação com fio em longas distâncias (0 a 20 km). Ele oferece desempenho antiparasitário e transmissão estável para dados de imagem e controle em ambientes internos, subterrâneos e urbanos complexos.

Principais características

• Distância de transmissão com fio de fibra monomodo: 0–20 km
• Anti-interferência; comunicação estável e confiável
• Transmissão de alta velocidade de grandes volumes de dados; baixa perda
• Ignora obstruções do terreno; adequado para ambientes complexos
• Comunicação anti-espionagem
• Taxa de dados: 0~1Mbps (conforme mostrado)
• Formatos de dados: TTL / S.BUS
• Interface: GH1.25 (como mostrado)
• Métodos de conexão com e sem fio do lado do solo suportados (diagramado)
• Entrada de energia: VIN 3–6S via conector XT60 (conforme mostrado)
• Porta de saída de vídeo disponível no módulo de aterramento (conforme mostrado)

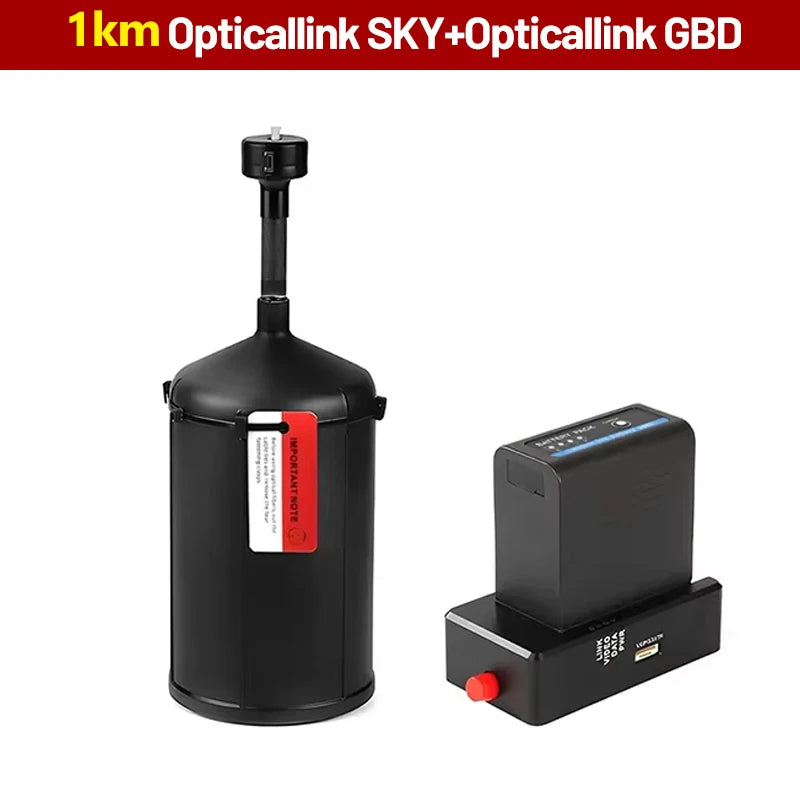

• Módulo de bandeja de fibra óptica SKY ultraleve para transporte aéreo com opções: bandeja de 1 km 340 g; bandeja de 3 km 800 g; bandeja de 5 km 1250 g
• Variante do pacote mostrada: “1.0 versão 10km Suit”

Especificações

Aplicações

• Comunicação de robôs rastreadores de oleodutos: dados de alta velocidade, estáveis ​​e de longa distância em infraestrutura urbana confinada; leve e com baixa perda
• Drone de inspeção interna: comunicação de dados em massa segura e estável em terrenos subterrâneos e complexos usando links de fibra com fio

Manuais

Procedimento de uso (conforme mostrado)

• Antes de usar, remova a braçadeira protetora e os quatro clipes de proteção da bandeja do cabo de fibra óptica. Observação: a fibra óptica que sair sem o clipe será quebrada.
• Remova a capa protetora da porta de fibra óptica FC no bocal de saída do carretel de fibra óptica. Retire a fibra para acessar a interface FC do módulo de aterramento.

Método de conexão sem fio de aterramento I (diagramado)

• Conecte o cabo GH1.25 do Opticallink SKY ao controle de voo conforme a figura.
• Conecte o fio GH1.25 do terminal de aterramento do Opticallink GBD ao receptor e à transmissão da imagem.
• Fixe a extremidade do Opticallink SKY e o disco de fibra óptica; direcione a tomada para longe das hélices do UAV para evitar acidentes de enrolamento.
• Conecte o chicote de fiação de fibra óptica; conecte as interfaces FC em ambas as extremidades (SKY e GBD).
• Carregue totalmente a bateria do terminal Opticallink GBD e insira-a no conector do terminal de aterramento.
• Ligue o interruptor de energia.

Método de conexão com fio do lado do solo II (diagramado)

• O Opticallink GBD conecta-se ao controle remoto via TTL/S.BUS fiação conforme mostrado.

Detalhes

Procedimento de uso do extensor de fibra óptica para drones: Remova os clipes de proteção e o invólucro, conecte os cabos GH1.25, fixe o disco de fibra, conecte as interfaces FC, carregue a bateria e ligue. Garanta o manuseio adequado para evitar danos à fibra.

Extensor de fibra óptica para drone, versão 1.0, traje de 10 km, com cabo e acessórios na caixa.

O Módulo Extensor de Relé de Fibra Óptica permite uma transferência de dados rápida e estável por meio de transmissão por fibra óptica, imune a interferências eletromagnéticas. Suporta transmissão de sinal em até 20 km, garantindo comunicação segura e proteção contra interceptação. Oferece antiparasitários, alta estabilidade, desempenho em longas distâncias (0–20 km), independência de obstruções do terreno e transmissão de dados em alta velocidade. Ideal para extensão de sinal confiável, segura e eficiente em diversos ambientes.

Módulo de bandeja de fibra óptica aerotransportado leve, 0–1Mbps TTL/S.BUS, fibra monomodo 0–20 km, interface GH1.25. Pesos: 340 g (1 km), 800 g (3 km), 1250 g (5 km).

Robôs rastreadores de oleodutos e drones internos usam comunicação de fibra óptica para transmissão de dados de alta velocidade, estável e de longa distância, permitindo operações eficientes e seguras em ambientes subterrâneos complexos e melhorando a inspeção e a manutenção.

A tecnologia de fibra óptica permite transmissão de dados estável e de alta velocidade para robôs subaquáticos e monitoramento remoto, suportando vídeo de alta definição e longa distância com forte antiparasitário, imagens nítidas e segurança aprimorada em áreas críticas. (39 palavras)

A comunicação FPV Traverser utiliza tecnologia de fibra óptica para conexões estáveis ​​de drones de 5 a 10 km. Inclui Opticallink SKY (54g) e GBD (186g), corpos de liga de alumínio e suporte para baterias 3-6S.

O extensor de fibra óptica para drones suporta interface FC, TTL/S.BUS Dados, taxa de 0–1 Mbps, vídeo NTSC/PAL/SECAM, interface GH1.25, fibra monomodo, transmissão de 0–20 km, dados bidirecionais e comprimentos de onda de 1310+1550 nm. Oferece vários comprimentos de fibra com tamanhos, materiais, pesos e bicos de saída específicos.

Conexões de aterramento com e sem fio para Opticalink GBD, incluindo VTX, receptor, controle de voo e transmissor remoto com diagramas de fiação detalhados.
