Parâmetro do drone agrícola EFT G616 de 6 eixos 16L
Distância entre eixos
|
1721mm
|
Capacidade do tanque
|
16L
|
Peso do quadro
|
7,35kg
|
Quadro + sistema de pulverização
|
16,3kg
|
Quadro+motor (Hobbywing X8 35mm)
|
14,85kg
|
Expandir tamanho
|
2301*2241*813mm
|
Tamanho dobrado
|
1026*581*813mm
|
Sem carga
|
21 minutos e 28 segundos
|
Carregar totalmente
|
5 minutos e 16 segundos
|
Tempo de trabalho em carga total
|
15-30min
|
Pacote incluído:
Pacakage 1:
EFT G616 Kit de estrutura de drone de 6 eixos x 1
Tanque de água 16L x1
Pacakage 2:
EFT G616 Kit de estrutura de drone de 6 eixos x 1
Tanque de água 16L x1
Sistema de pulverização sem escova x 1
Pacakage 3:
EFT G616 Kit de estrutura de drone de 6 eixos x 1
Tanque de água 16L x1
Sistema de pulverização sem escova x 1
Sistema de propulsão Hobbywing X8 para drones x 6 (3CW+3CCW)
Pacakage 4:
EFT G616 Kit de estrutura de drone de 6 eixos x 1
Tanque de água 16L x1
Sistema de pulverização sem escova x 1
Sistema de propulsão Hobbywing X8 para drones x 6 (3CW + 3CCW)
JIYI K3A pro Flight Controller x 1(ou JIYI K++ controlador de vôo x1)
Skydroid T12 Remote Controller x 1
Câmera x1
Bolsa de acessórios x 1
Medidor de vazão x1
Pacakage 5:
EFT G616 Kit de estrutura de drone de 6 eixos x 1
Tanque de água 16L x1
Sistema de pulverização sem escova x 1
Sistema de propulsão Hobbywing X8 para drones x 6 (3CW+3CCW)
Controlador de voo JIYI K3A pro x 1 (ou controlador de voo JIYI K++ x1)
Controle remoto Skydroid T12 x 1 (ou controle remoto Skydroid H12)
Câmera x1
Bateria TATTU 12S 22000mah x 1
Carregador de canal duplo SKYRC PC2500 x 1
Pacakage 6:
EFT G616 Kit de estrutura de drone de 6 eixos x 1
Tanque de água 16L x1
Bomba sem escova de 5L x 1
Bocal duplo tipo Y x2
Sistema de energia Hobbywing X8 x 6 (3CW+3CCW)
EFT ESP220 Sistema de espalhamento com tanque de 20L x1
Tubos/Conectores e etc..
Guia de instalação do drone agrícola EFT G616 16L
Detalhes do drone agrícola EFT G616 6 eixos 16L
Substituição rápida da bateria: O design apresenta uma bateria plug-in e orientada verticalmente que permite a fácil substituição da bateria e do tanque simultaneamente.
Design dobrável conveniente: os braços deste drone apresentam uma estrutura dobrável cruzada exclusiva que permite armazenamento compacto quando não estiver em uso, resultando em um design em tamanho miniatura que é fácil de transportar.
Design resistente a poeira e água: O Drone Agrícola EFT G616 16L apresenta uma construção robusta que é à prova de poeira e água, alcançando uma classificação IP6S. Isto permite uma limpeza fácil com água, eliminando a necessidade de procedimentos complicados de manutenção.
Estrutura de fuselagem integrada: O drone agrícola EFT G616 16L apresenta um design de estrutura de fuselagem perfeita que combina simplicidade e resistência.Esta construção de corpo único garante durabilidade e resistência excepcionais ao desgaste.
Pacote abrangente de acessórios: O drone agrícola EFT G616 16L vem equipado com uma variedade de acessórios, incluindo radar para evitar obstáculos, bico tipo Y estendido, bomba de escova, câmera FPV e estrutura laminada, facilitando a instalação e usar.

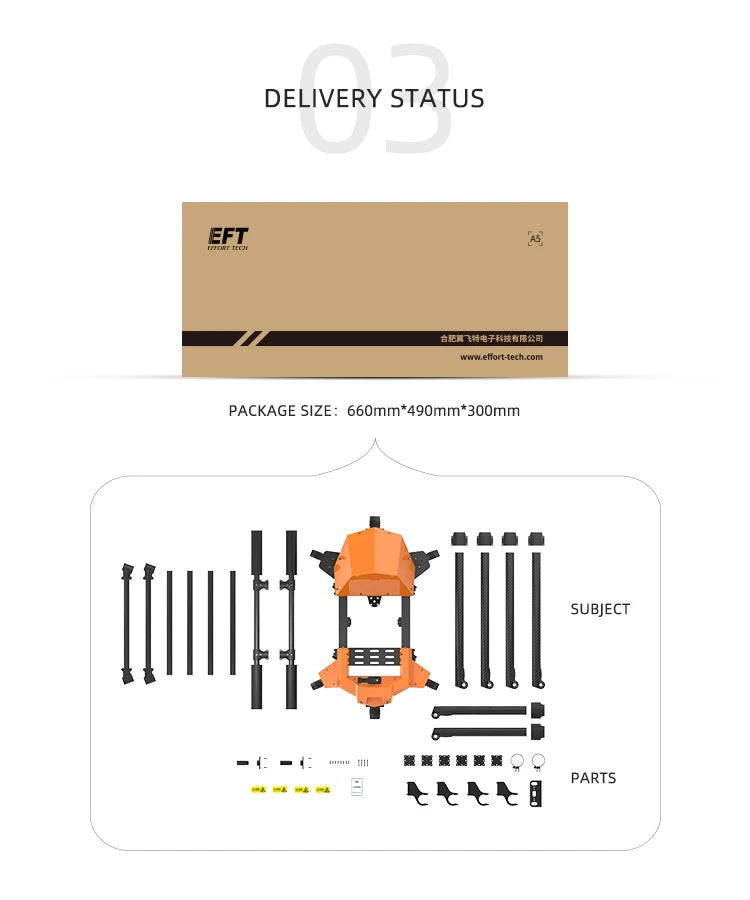

Dimensões do produto e informações de embalagem: O drone agrícola EFT G616 16L vem em um pacote compacto com dimensões de aproximadamente 660 mm x 490 mm x 30 mm, facilitando o transporte e o armazenamento.

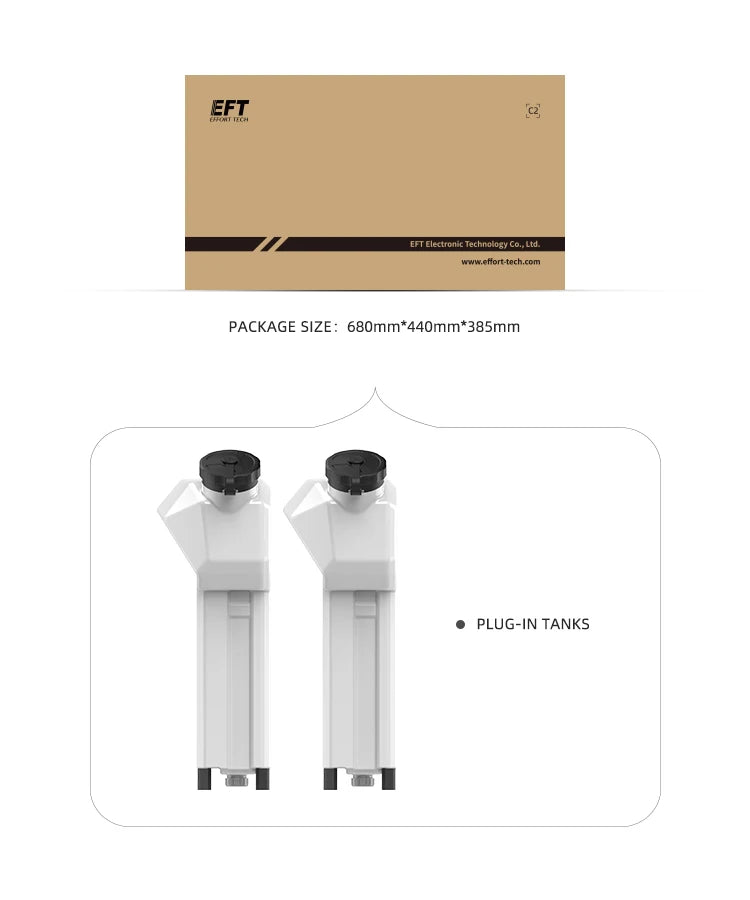

Informações sobre a embalagem do produto: O drone agrícola EFT G616 16L vem em um pacote com dimensões de aproximadamente 680 mm x 440 mm x 385 mm, apresentando um design de plug-in para fácil instalação.
Análise do drone agrícola EFT G616 de 6 eixos 16L
O drone agrícola EFT G616 16L foi especialmente projetado para a popular capacidade de 16L. A capacidade efetiva do drone é de 16L. Ele adota um tanque de água e bateria de liberação rápida, corpo compacto, leve e fácil de dobrar. Este combo vem com o kit G616 Frame com sistemas de energia hobbywing X8, sistemas de pulverização sem escova, sistemas de espalhamento 20L.
É compatível com os controladores de vôo convencionais, como JIYI Flight controller, Pixhawk, Topgun, Boying Poladin, Hex Cube e etc.
EFT G616 6 eixos 16L Drone agrícola Especificações:
Modelo do item: G616
Distância entre eixos diagonal: 1721mm
Tamanho: 2301*2241*813mm
Tamanho dobrado: 1026*581*813mm
Diâmetro do braço: 40mm
Efeito Capacidade iva : 16L
Peso da estrutura: 7,35kg
Peso da estrutura + sistema de potência: 14,85kg
Peso da estrutura + potência + sistema de pulverização: 16,3kg
Peso de decolagem sem carga: 22,6kg
Peso máximo de decolagem: 38,6kg
Tempo de voo sem carga: 22,5 minutos (42,8V)
Tempo de voo com carga total: 4 minutos (42,8V)
Tempo de voo em modo manual: 5 minutos e 16 segundos
Tempo de vôo do ponto A-B: 8 minutos e 39 segundos
* Nota: usamos o sistema de energia hobbywing X8, controlador de vôo JIYI K++ V2 com bateria Tattu 12S 22000mah para fazer o teste.
Espalhamento Sistema
Modelo do item: EPS220
Faixa de tensão: DC 24V-60V
Diâmetro da partícula de suporte: 0,5-6mm (grânulos secos)
Max. área de armazém: 43m²
Ângulo da válvula: 0-60°
Max. velocidade: 1100r/min
Largura da velocidade: 12m
Singal de escassez de material: Vazio-0V, Full-5V
Sinal de controle de velocidade: 1000us-2000us
Max. Potência: 120W
Nível de proteção: IP67
Temperatura de trabalho: 0-40℃
Dimensões: 300x250x145mm
Capacidade do tanque: 20L
Principais características:

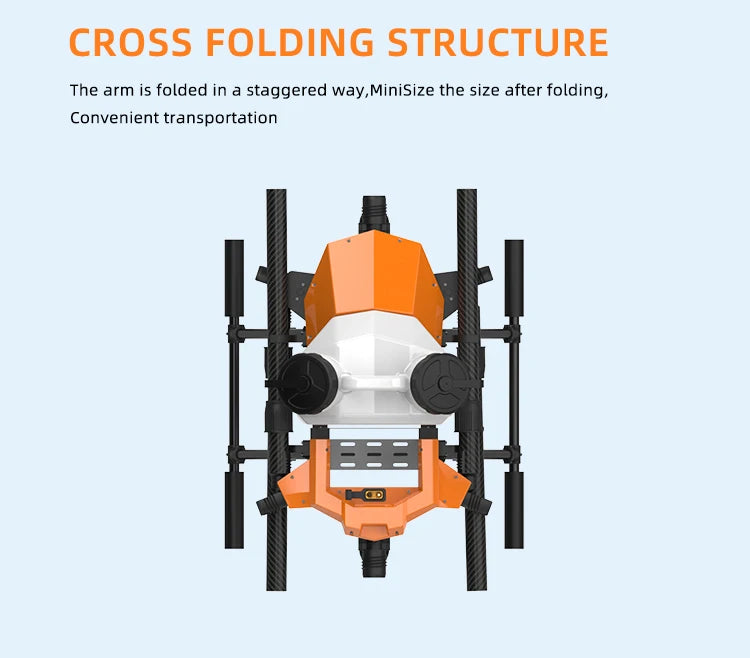

Método de dobragem cruzada
Os braços do G616 são dobrados de forma escalonada, minimizando o tamanho dobrável, mais conveniente para o transporte.

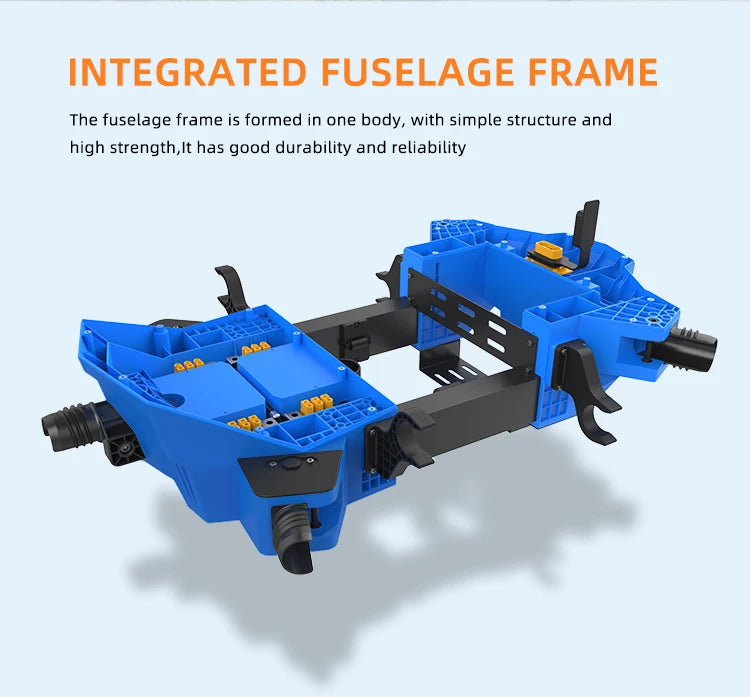

Quadro de fuselagem integrado
A estrutura da fuselagem do drone de pulverização agrícola G410 é formada em um corpo, o que simplifica a estrutura e melhora a resistência da estrutura. Portanto, o G410 possui boa durabilidade e confiabilidade.

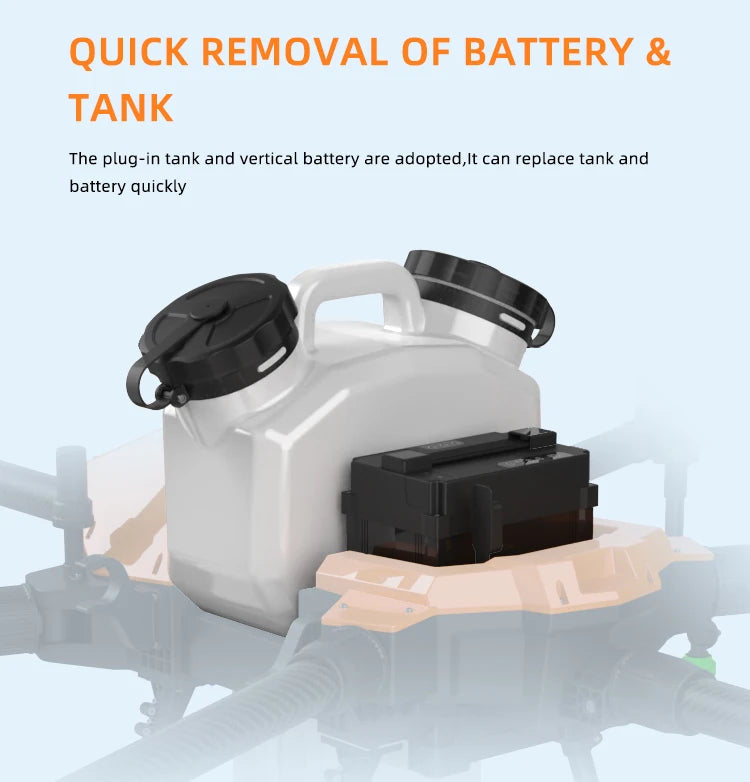

Bateria e tanque de liberação rápida
O tanque de água do G616 adota um design plug-in e a bateria pode ser colocada verticalmente no compartimento da bateria. Para o G616, sugerimos a bateria lipo 12S 22000mah.

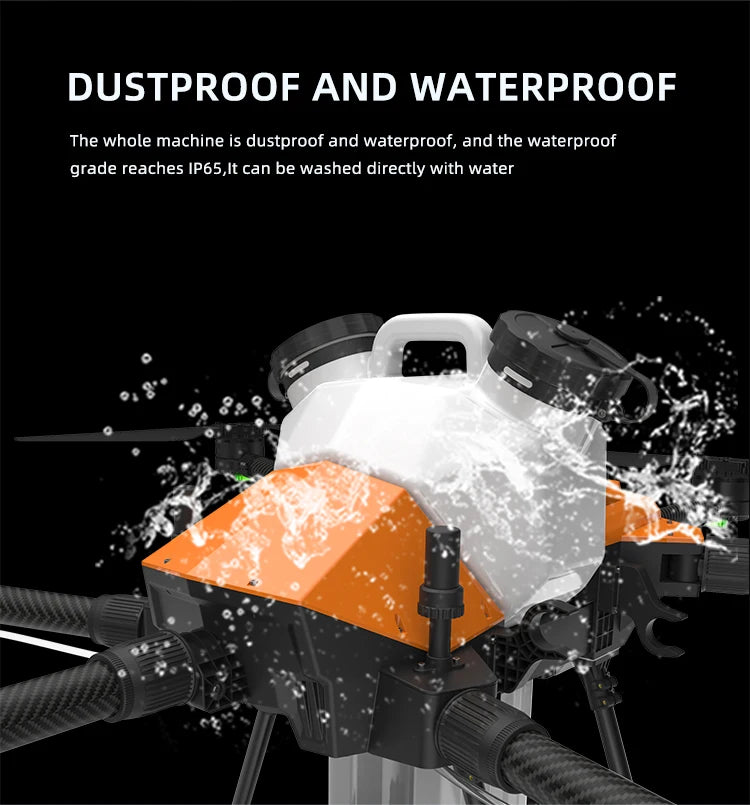

À prova de poeira e à prova d'água
Todo o drone é à prova de poeira e à prova d'água, e o grau de impermeabilidade atinge IP65. A moldura pode ser lavada diretamente com água.

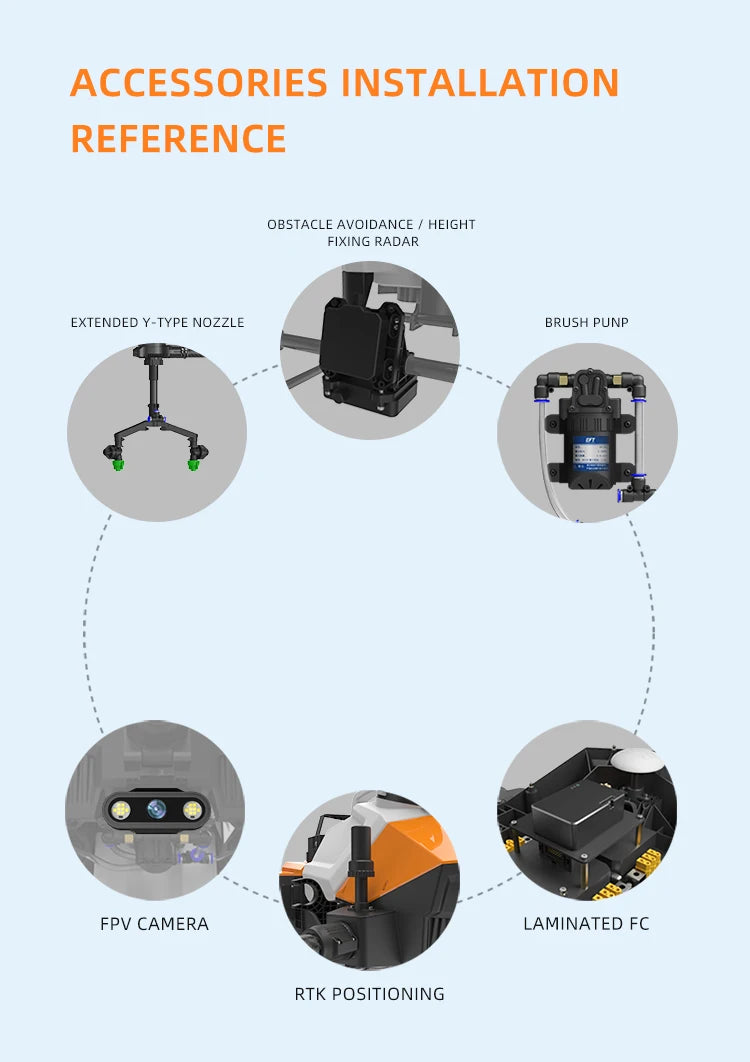

Grande expansibilidade
O radar, câmera fpv, bomba e algumas outras peças podem ser instaladas no drone. A imagem abaixo é apenas para referência.

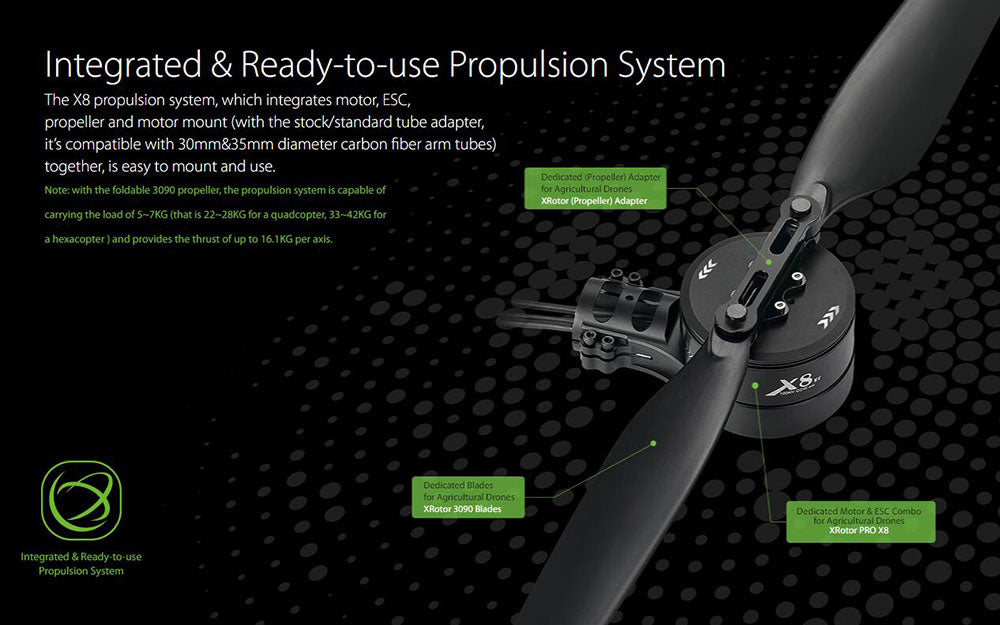

O Drone Agrícola EFT G616 16L apresenta um sistema de propulsão X8 integrado que combina o motor, ESC (Controlador Eletrônico de Velocidade), hélice e montagem do motor em uma unidade conveniente. Esse design facilita a instalação e o uso e inclui um adaptador de tubo padrão para integração perfeita.
Sistema de energia X8 para drones agrícolas | ||
Especificações | Máx. Impulso | 15,3kg/eixo (48V, nível do mar) |
Bateria LiPo recomendada | LiPo 12S | |
Peso de decolagem recomendado | 5-7kg/Eixo(48V,Nível do mar) | |
Peso combinado | 1040g | |
Classificação à prova d'água | IPX7 | |
Temperatura operacional | -20℃~65℃ | |
Motor | Tamanho do estator | 81*20mm |
Classificação KV | 100 rpm/V | |
D.E. do tubo de fibra de carbono | Φ35mm/Φ30mm (*Será necessário adaptador de tubo) | |
Rolamento | Rolamento de esferas NSK (à prova d'água) | |
ESC | Bateria LiPo recomendada | LiPo 6-12S |
Nível de sinal de entrada PWM | 3,3 V/5 V (compatível) | |
Frequência do sinal de aceleração | 50-500Hz | |
Largura de pulso operacional | 1100-1940 μs (fixo ou não pode ser programado) | |
Máx. Tensão de entrada | 52,2V | |
Máx. Corrente de entrada (cont.) | 80 A (com boa dissipação de calor) | |
Máx. Corrente de pico (10s) | 100 A (com boa dissipação de calor) | |
BEC | Não | |
Orifícios de montagem do bico | Φ28,4mm-2*M3 | |
Hélice | Diâmetro×Passo da rosca | 29 x 11 polegadas |
Peso | 180g |
EFT ESP220 é o mais recente sistema de espalhamento com tanque de 20L, é compatível com os drones agrícolas de pulverização G410, G616 e G616.

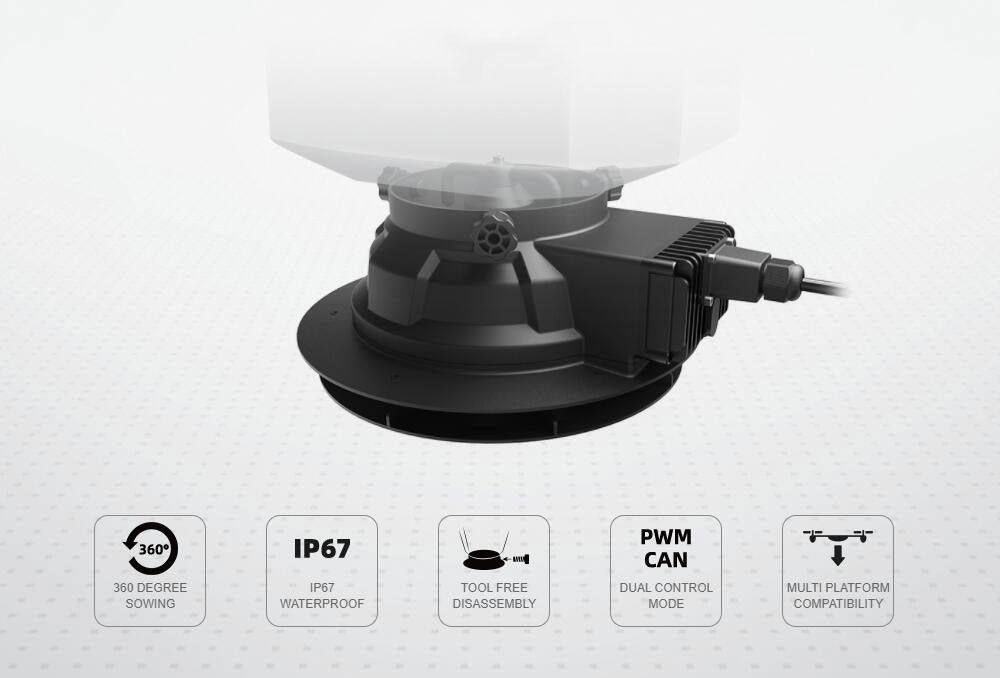

O drone agrícola EFT G616 16L apresenta recursos de controle avançados, incluindo tecnologia PWM (modulação por largura de pulso) com classificação IP67 para resistência à água e poeira.Além disso, oferece desmontagem de 360 graus sem ferramentas, compatibilidade de controle duplo em diversas plataformas e funcionalidade de modo semear.
O sistema de espalhamento adota múltiplos processos de impermeabilização de dentro para fora para que todo o sistema atinja o nível de impermeabilização IP67. Pode ser lavado diretamente com água.
O sistema de espalhamento e o tanque adotam um design de liberação rápida separado, que pode ser rapidamente desmontado com três parafusos apertados à mão, tornando-o mais conveniente de usar.
O sistema de espalhamento EPS200 pode suportar diferentes tipos de partículas sólidas, como grãos, fertilizantes, iscas e etc.
