JHEMCU GHF745AIO-50A F745 AIO Controlador de Voo + ESC 50A 32-Bit BLHeli-32 para Drone FPV

Visão Geral

O JHEMCU GHF745AIO-50A é um controlador de voo AIO que integra um controlador de voo F745 e um ESC de 50A de 32 bits para construções de multirotores FPV. A placa inclui OSD integrado, uma blackbox de 8MB, uma porta Micro USB e pads/portas dedicados para periféricos comuns, como VTX digital HD, VTX analógico, câmara, GPS/magnetómetro, LED e buzzer.

Características Principais

• Design tudo-em-um: controlador de voo F745 + ESC de 50A de 32 bits
• Controlador de voo MCU: STM32F745 (BGA)
• Giroscópio: MPU6000
• Chip OSD a bordo
• Blackbox: 8MB
• MCU do ESC: STM32G071; BLHELI-32 BIT indicado no diagrama da placa

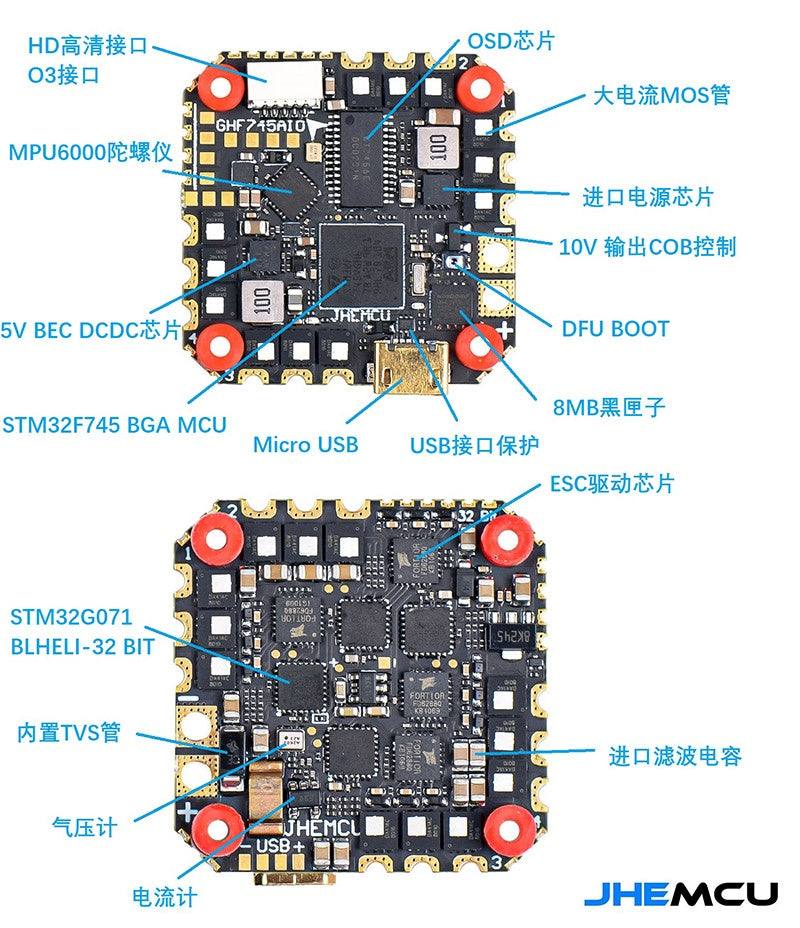

• Componentes relacionados à energia destacados: tubo TVS embutido, sensor de corrente, capacitor de filtro importado
• Portas/pinos destacados: interface HD / porta O3, Micro USB, DFU BOOT, LED, buzzer (BZ+/BZ-), GPS (com I2C SDA/SCL e UART)
• A saída de 10V está rotulada nas chamadas da placa
• Nota de fiação: ao usar receptores SBUS/IBUS/DSM, ative o UART2 como RX Serial

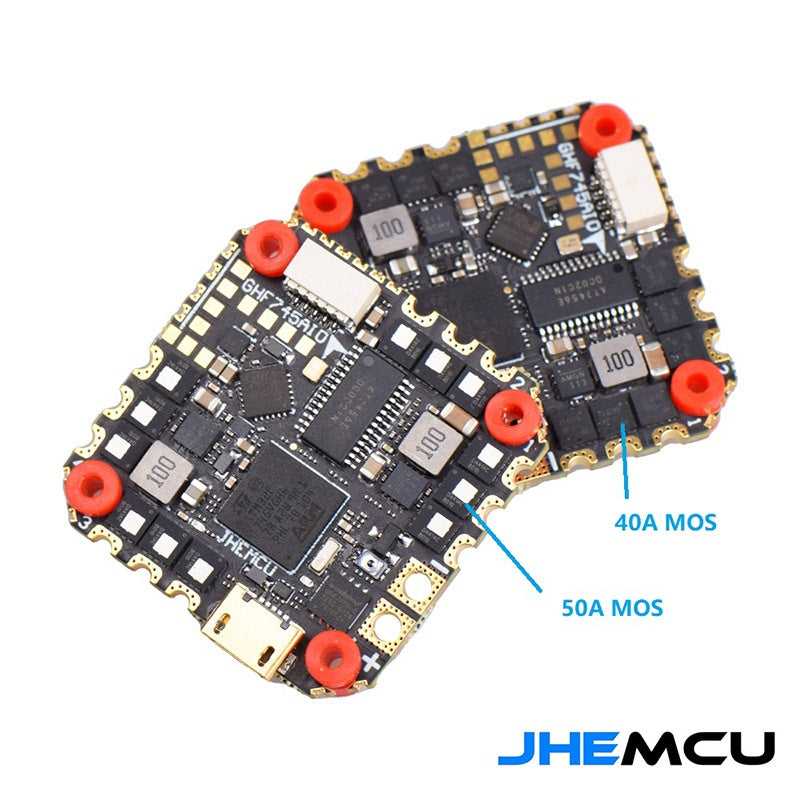

• Versão MOS de 50A identificada (imagem de comparação também rotula uma versão MOS de 40A separadamente)

Especificações

O que está incluído

• Controlador de voo/placa ESC AIO JHEMCU GHF745AIO
• Capacitor eletrolítico
• Fios de ligação (como mostrado)
• Conector XT60 (como mostrado)
• Fios de alimentação vermelho/preto (como mostrado)
• Placa de prática de soldagem JHEMCU (como mostrado)

Fiação / Conexões (Destaques do Diagrama)

• Motores: pads MOTOR1, MOTOR2, MOTOR3, MOTOR4 mostrados
• Bateria: conexão de bateria LiPo 2–6S mostrada, com capacitor entre os fios de entrada
• Exemplos de receptor mostrados: CRSF, IBUS, DSM, SBUS (com uma nota para ativar RX Serial UART2 para SBUS/IBUS/DSM)
• Exemplo de fiação de VTX digital HD mostrado (pads rotulados SBUS, TX, RX, GND, 7–26V, +10V)
• Analógico 5.Exemplo de fiação do VTX de 8GHz mostrado (pads rotulados 7–26V, GND, VÍDEO, RX)
• Pads da câmera mostrados: GND, +5V, CAM
• Exemplo de GPS/magnetômetro mostrado: SDA, SCL, TX, RX, +5V, GND

Para perguntas de compatibilidade antes da compra ou ajuda com fiação, entre em contato [email protected] or visite https://rcdrone.top/.

Detalhes

Escolha a versão MOS de 50A para construções FPV de maior corrente, mantendo o mesmo layout compacto tudo-em-um.

OSD integrado, blackbox de 8MB, Micro USB e pads dedicados para HD VTX, vídeo analógico, GPS/I2C, LED e buzzer simplificam a fiação limpa.

A cerca de 8,5 g, a pilha permanece leve para quadros FPV apertados.

Acessórios incluídos cobrem a conexão de energia, um capacitor de filtro, fios de harness e uma placa de solda de prática para facilitar a configuração inicial.

Orientação clara de fiação para motores, entrada de bateria 2–6S, VTX digital HD ou analógico, câmara, GPS e protocolos de receptor comuns, incluindo SBUS/IBUS/DSM.
