Visão Geral

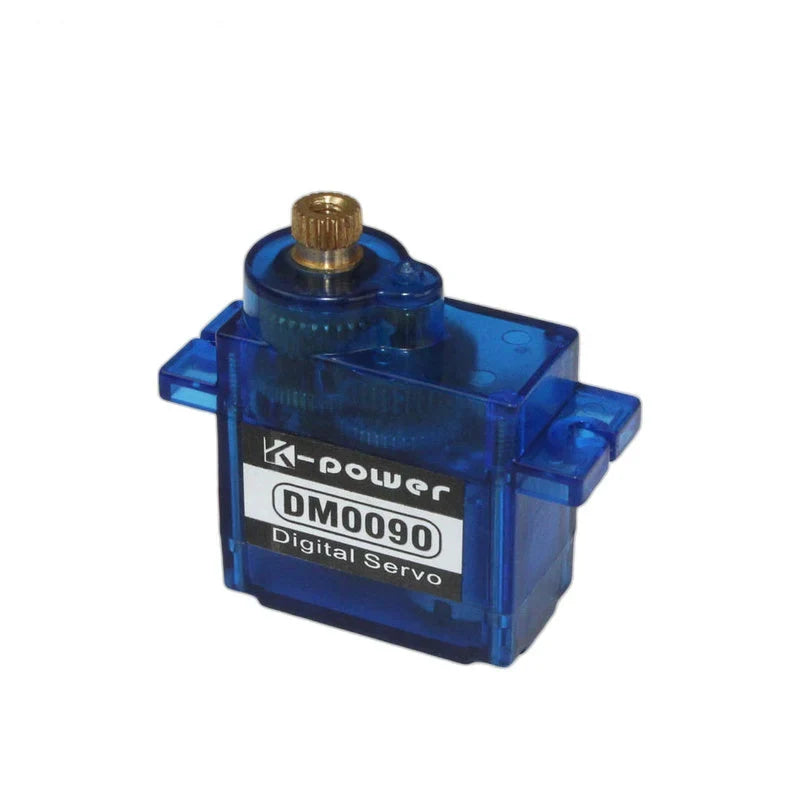

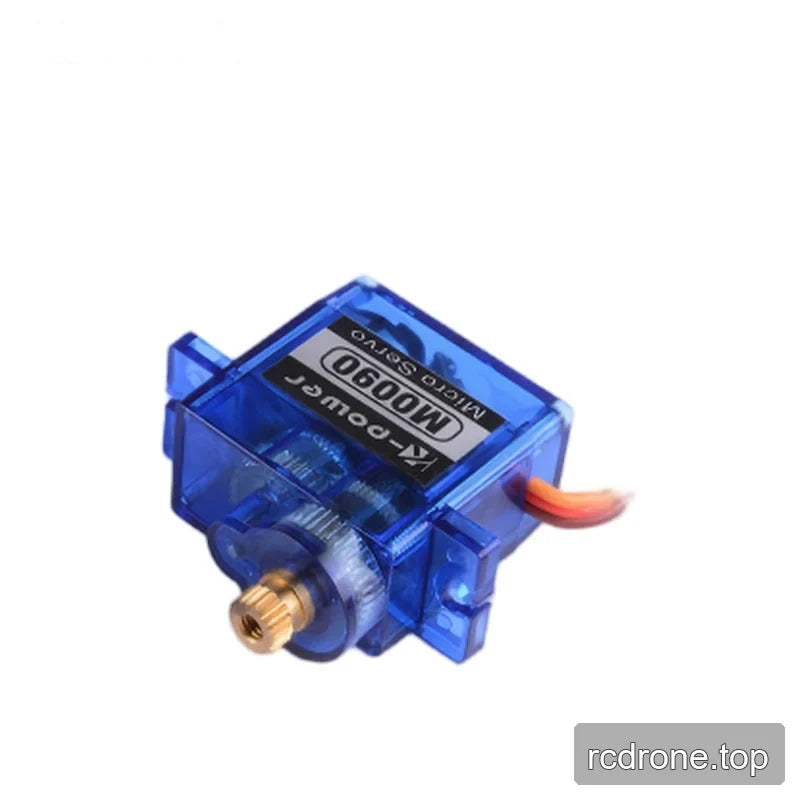

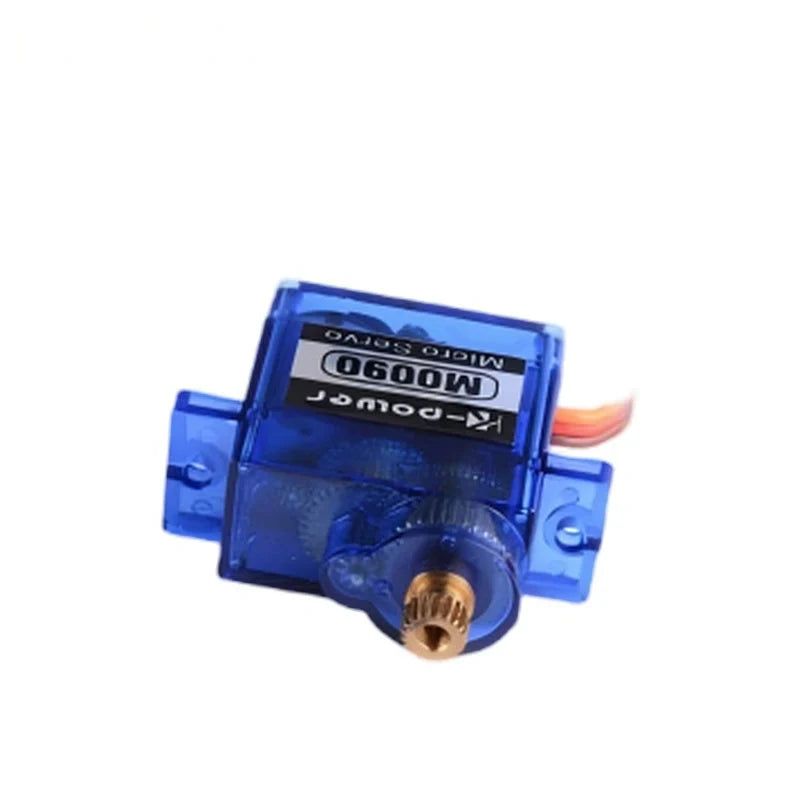

O Kpower DM0090 é um motor servo PWM compacto para posicionamento de pequenas ligações robóticas. Combina engrenagens de metal com um invólucro de plástico e opera de 4.8 a 6.0 V. O seu percurso especificado é de 120° ± 15°, com velocidade e torque de estol dependentes da voltagem. O corpo de 22.4 × 12.5 × 22.8 mm ajuda os compradores a avaliar o espaço de instalação para o seu mecanismo.
Características

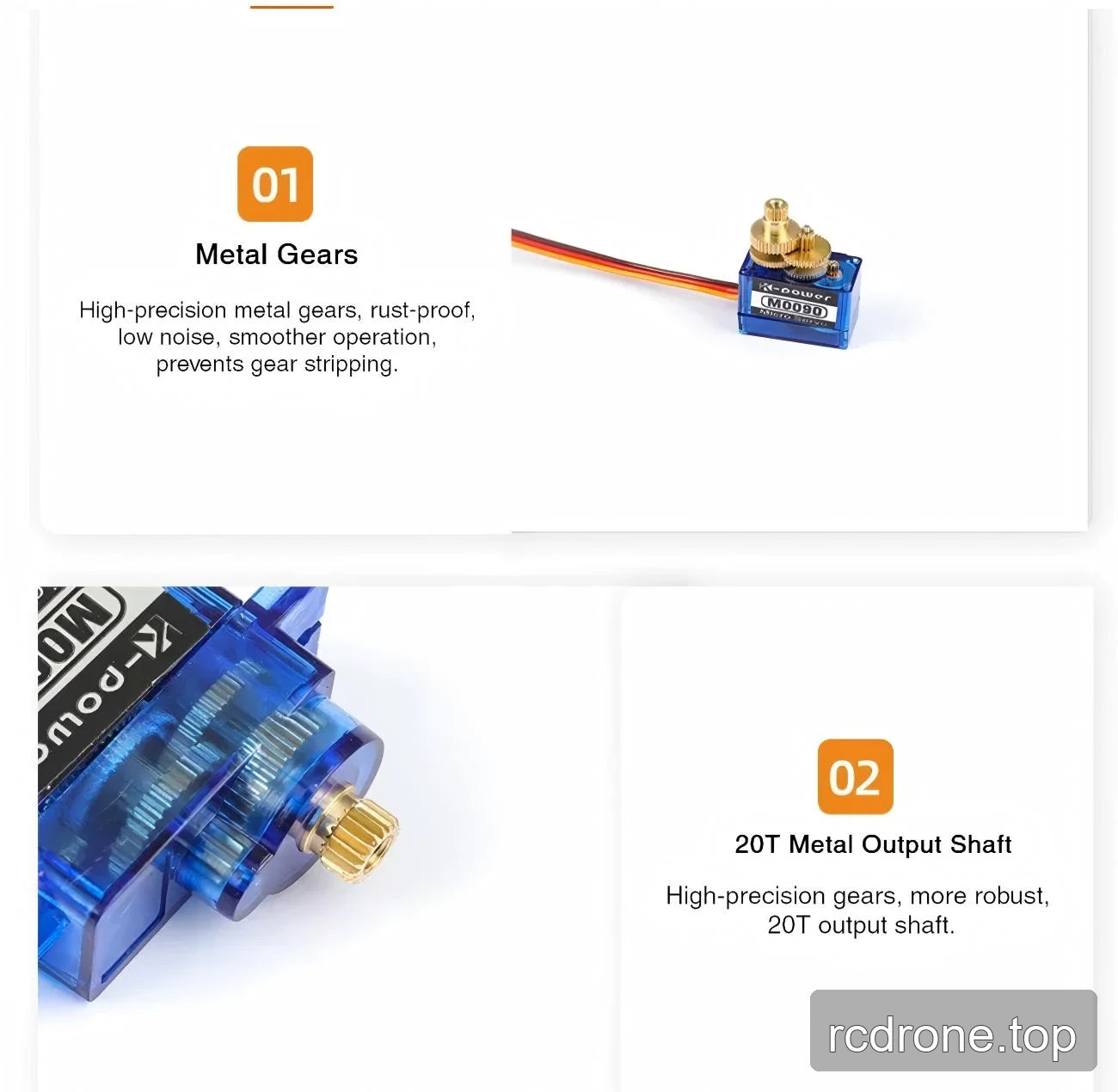

- Engrenagens de metal e um invólucro de plástico.
- Controle PWM com uma faixa de largura de pulso de 900–2100 μs e uma banda morta de 5 μs.
- Percurso de 120° ± 15° para posicionamento de ângulo limitado.
- Operação de 4.8–6.0 V, com especificações de desempenho separadas em cada extremidade.
Especificações
| Parâmetro | Valor |
|---|---|
| Modelo | DM0090 |
| Material da engrenagem | Metal |
| Protocolo de comunicação | PWM |
| Material da caixa | Plástico |
| Tipo de motor | Núcleo |
| Temperatura de operação | −10 °C a +50 °C |
| Faixa morta | 5 μs |
| Ângulo de deslocamento | 120° ± 15° |
| Faixa de largura de pulso | 900–2100 μs |
| Faixa de tensão de operação | 4.8–6.0 V |
| Dimensões | 22.4 × 12.5 × 22.8 mm |
| Peso | 14 g ± 1 g |
| Bitola do fio e isolamento | 30 AWG PVC |
| Velocidade sem carga | A 4.8 V: 0.09 ± 0.01 s/60° A 6.0 V: 0.08 ± 0.01 s/60° |
| Torque de estancamento | A 4.8 V: 2.0 ± 0.20 kg·cm A 6.0 V: 2.5 ± 0.20 kg·cm |
| Corrente sem carga | A 4.8 V: 300 ± 30 mA A 6.0 V: 350 ± 30 mA |
| Corrente de estancamento | A 4.8 V: 700 ± 40 mA A 6.0 V: 800 ± 40 mA |
Aplicações
Utilize o DM0090 para posicionar uma pequena ligação de braço robótico ou mover um mecanismo robótico compacto através de um ângulo limitado.O controlo PWM fornece a interface de posicionamento, enquanto o corpo compacto suporta instalações com espaço restrito. Tenha em conta o deslocamento de 120° ± 15° e os valores de velocidade e torque de par específicos para a tensão ao projetar o mecanismo.
Documentos
- Desenho Kpower DM0090 — Desenho (PDF)
- Servo Kpower 3 — Manual (PDF)
- Manual OCS D9501 da OCServo — Manual Ocservo Ocs D 9501 (PDF)
- Desenho OCS 351CAN da OCServo — Desenho Ocservo Ocs 351 Can (PDF)
Detalhes Visuais
Características e Design

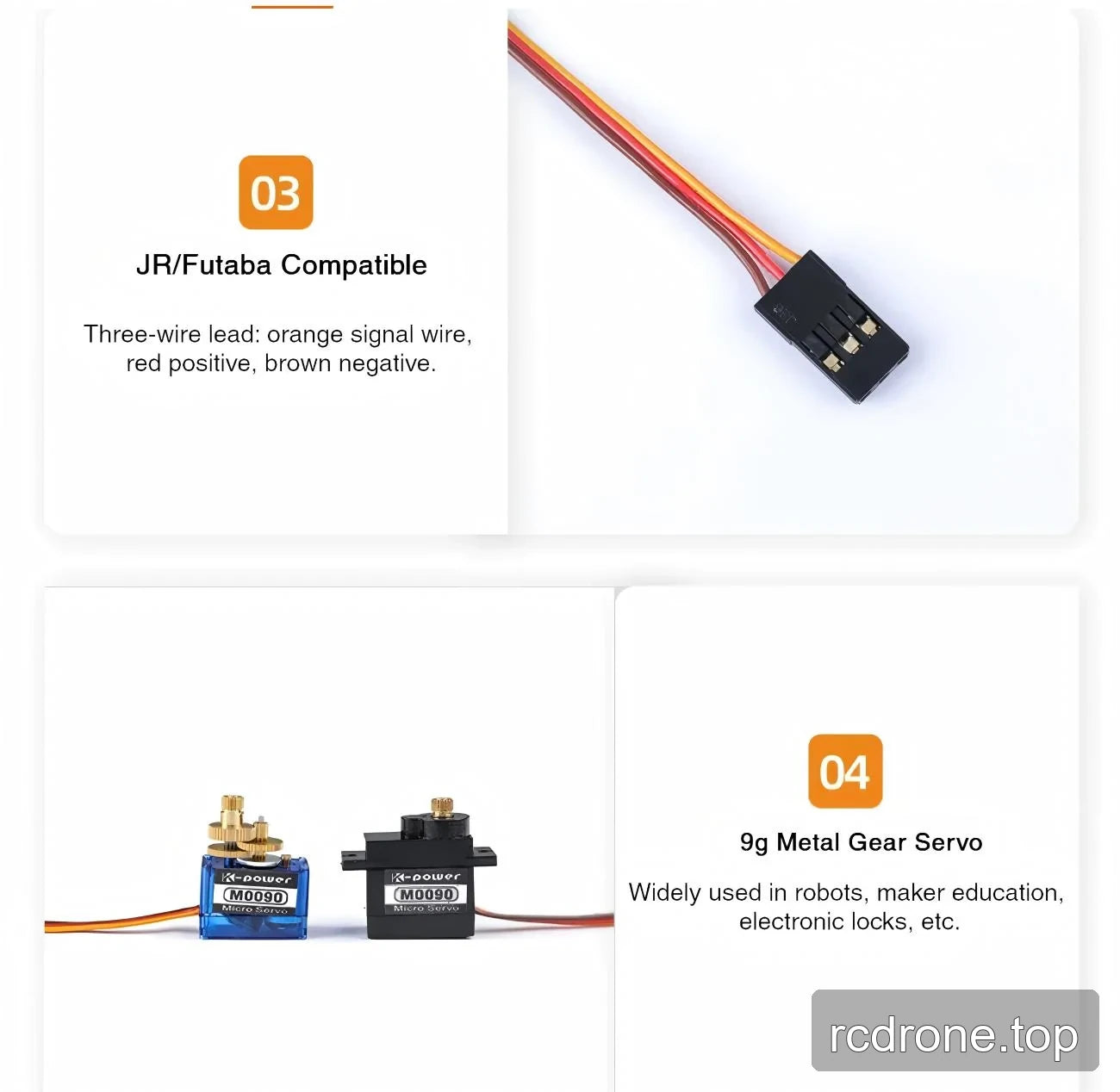

Interfaces e Conexões
Exemplos de Aplicação
Detalhes Adicionais do Produto
