MATEK PM12S-3 - ESPECIFICAÇÕES DO MÓDULO DE ENERGIA Mateksys

Use: Veículos e brinquedos de controle remoto

Idade recomendada: 12+a,14+a,3-6a,6-12a,0-3a

Origem: China Continental

Material: Material Composto

Nome da marca: MATEKSYS

MÓDULO DE ENERGIA PM12S-3

• Ampla faixa de entrada operacional de 9V a 55V com proteção TVS

• 3 reguladores de tensão abaixadores independentes

• BEC Vx, opções de saída 5,2 V / 6 V / 8 V. suporta corrente de saída contínua típica de até 15A, corrente de pico de até 25A.

• BEC 5V (fixo), 4A contínuo

• BEC 12V (fixo), 4A contínuo

• 1K:20K divisor de tensão embutido (Volt = 1/21 Tensão de entrada)

• Padrão de passagem de sinal do sensor atual

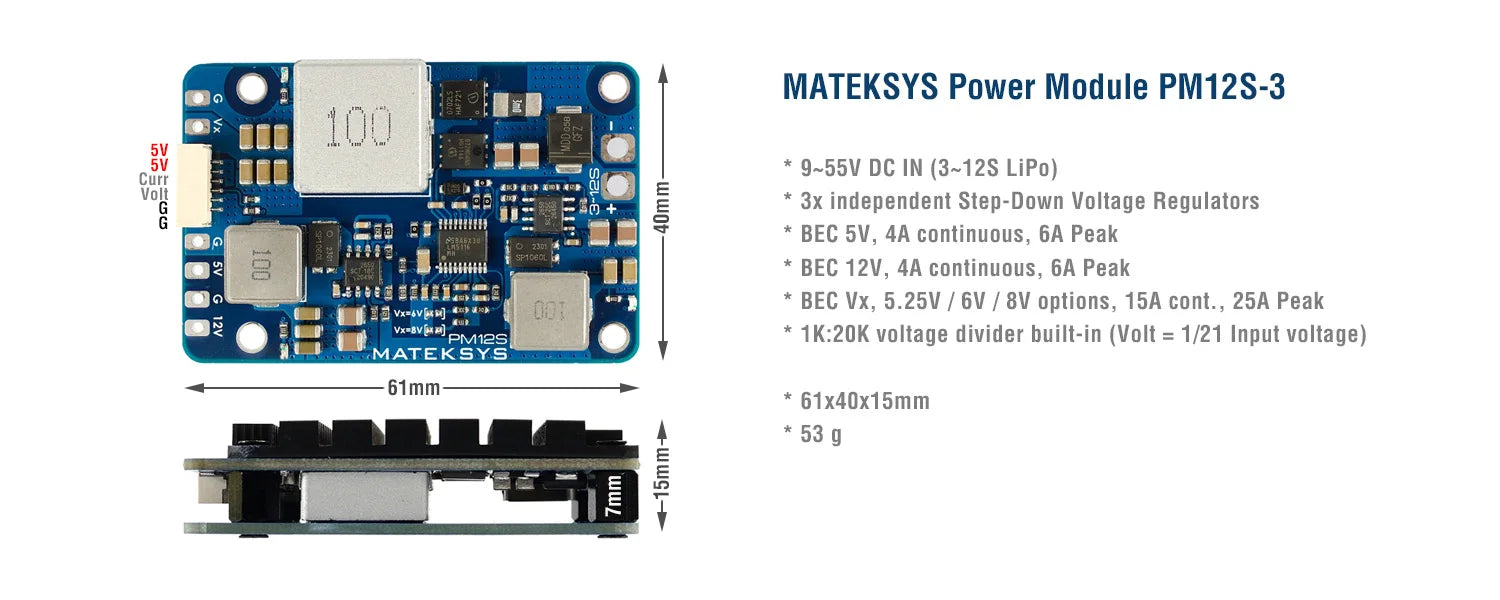

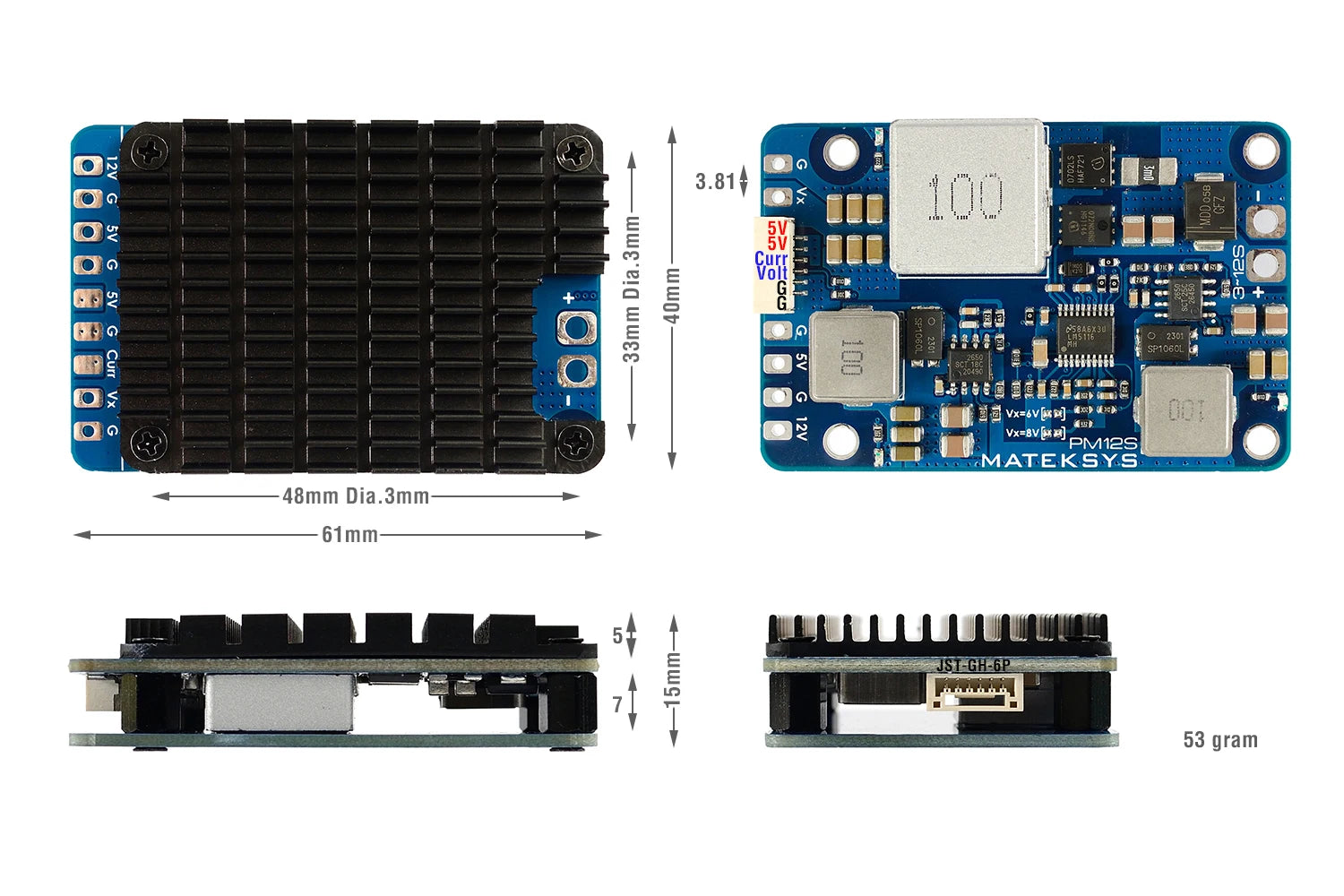

• Tamanho e peso: 61x40x15mm, 53g

BEC Vx

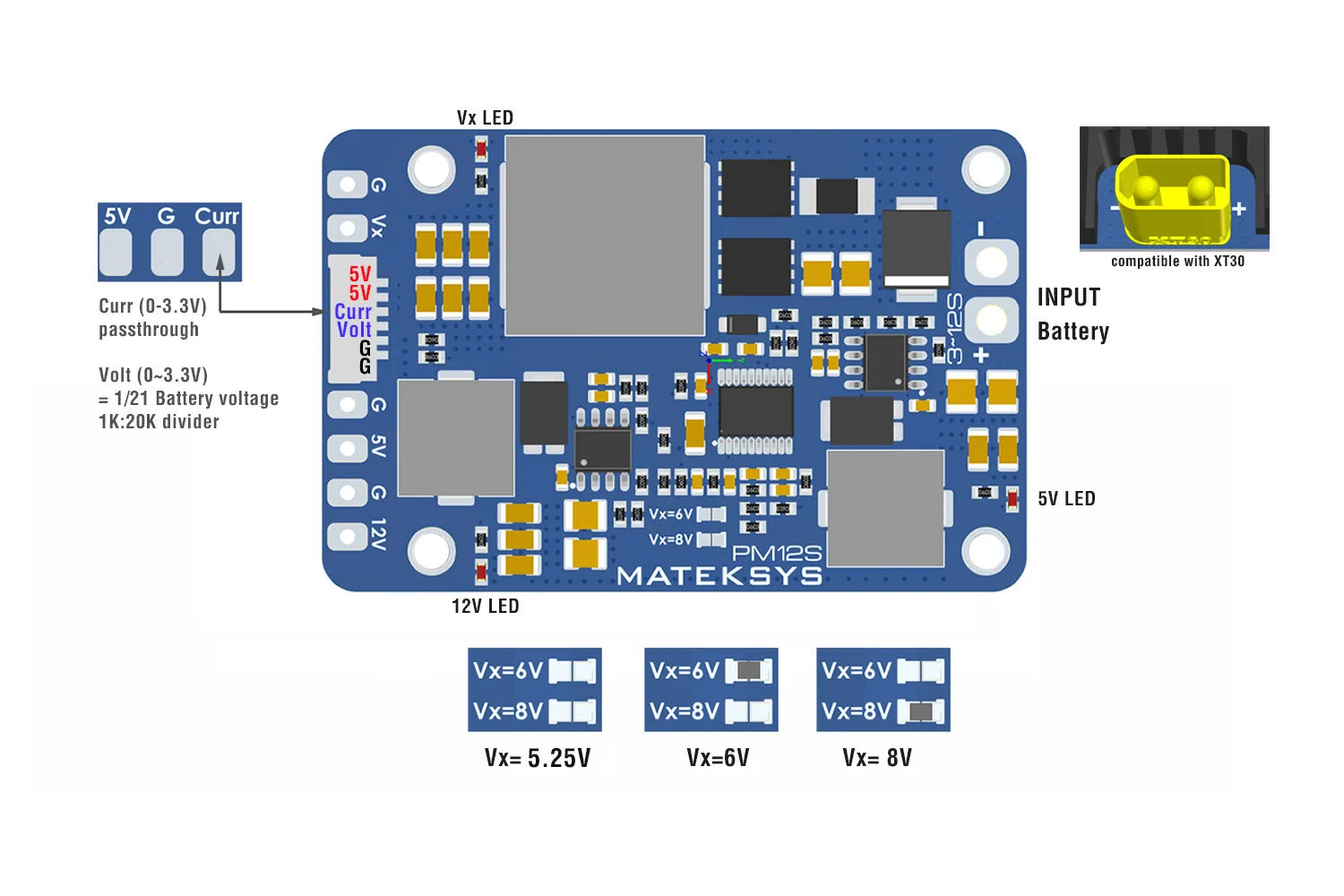

• Tensão de saída 5,25 V / 6 V / 8 V opções.

• Tolerância de tensão de saída 1,5%

• Regulador abaixador de comutação síncrona (ou buck) com eficiências típicas de 90% a 96%

• Suporta corrente de saída contínua típica de até 15A, corrente de pico de até 25A.

• Ondulação de saída  32mV (VIN=50V,  Saída 5,25V @ 15A),  43mV (VIN=50V,  Saída @ 5A)

• Corrente em espera: 10~20mA

• Proteção contra tensão de entrada reversa: Não

• Desligamento Térmico

• Saída tolerante a curto-circuito (2 segundos)

• Proteção contra sobrecorrente e auto-recuperação

• Dica: Tensão de entrada >= 15V é necessária para corrente de saída contínua de 15A

BEC 5V

• Tensão de saída 5,2V, tolerância 1,5%

• Suporta corrente de saída contínua de até 4A, corrente de pico de 6A

• Ondulação de saída  20mV (VIN=24V,  Saída @ 5A),  50mV (VIN=50V,  Saída @ 5A)

• Proteção contra tensão de entrada reversa: Não

• Desligamento Térmico

• Saída tolerante a curto-circuito (2 segundos)

• Proteção contra sobrecorrente e auto-recuperação

BEC 12V

• Tensão de saída 12V, tolerância 1,5%

• Suporta corrente de saída contínua de até 4A, corrente de pico de 6A

• Ondulação de saída  18mV (VIN=24V,  Saída @ 5A),  32mV (VIN=50V,  Saída @ 5A)

• Proteção contra tensão de entrada reversa: Não

• Desligamento Térmico

• Saída tolerante a curto-circuito (2 segundos)

• Proteção contra sobrecorrente e auto-recuperação

• Dica: Tensão de entrada >= 13V é necessária para uma saída estável de 12V

Embalagem

• 1x PM12S-3

• 1x Capacitor ESR baixo ZLJ 63v 390uf

• Dicas: Se a tensão de entrada for ruidosa, é necessário soldar o capacitor nos pads de entrada
