ESPECIFICAÇÕES DO MATEK R24-P6
Uso: Veículos e brinquedos de controle remoto
Idade recomendada: 12+a,14+a,3-6a,6-12a,0-3a
Origem: China Continental
Material: Material Composto
Marca: MATEKSYS

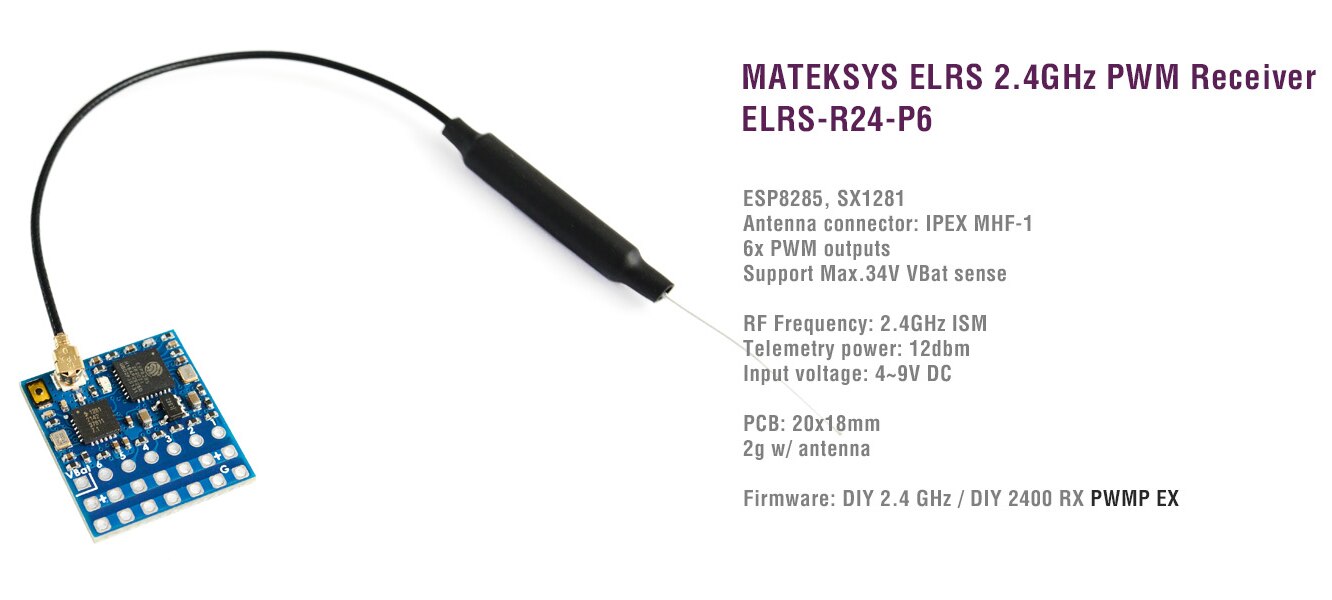

Especificações
-
ESP8285, SX1281
-
Conector de antena: IPEX MHF 1
-
6 saídas PWM
-
Suporta detecção de tensão VBat 2~8S
-
Frequência RF: 2,4 GHz (2.400 ~ 2.480 MHz)
-
Potência de telemetria: 12dbm
-
Protocolo de saída do receptor: PWM
-
Tensão de entrada: 4~9V DC @ bloco “+”
-
Sensor de tensão: 34V máx. @ Bloco “VBat”
-
Dissipação de energia: 45mA(ligação), 85mA(modo Wi-Fi)
-
Tamanho do PCB: 20 mm x 18 mm
-
Peso: 2g com antena
-
Embalagem:
-
1x ELRS-R24-P6
-
1x Antenas IPEX MHF1. 15cm
-
Dupont 2,54 pinos (A placa é enviada sem solda)
-
Firmwares
-
ExpressLRS 3.0 ou mais recente, DIY 2,4 GHz / DIY 2400 RX PWMP EX
-
wiki ExpressLRS para receptor PWM, clique AQUI
-
Certifique-se de que o receptor e o módulo TX estejam executando o ExpressLRS 3.0 ou mais recente
-
O receptor tem o ExpressLRS 3.0 pré-carregado com a frase de vinculação “123456”. o receptor nunca entrará no modo de vinculação se estiver usando o procedimento de vinculação tradicional.
-
Você precisa atualizá-lo com sua frase vinculativa OU acessar a WebUI para definir sua frase vinculativa.
Piscando via Wi-Fi
-
Primeiro desconecte o ESC e os servos do receptor.
-
Ligue o receptor pela fonte de 5V. O LED (vermelho) do receptor piscará lentamente no início e, após 20 segundos, deverá piscar rapidamente, indicando que está no modo Wifi Hotspot.
-
Etapas mais detalhadas, consulte esta página.
-
Alvo: DIY 2,4 GHz /
Piscando via UART
-
Primeiro desconecte o ESC e os servos do receptor.
-
Conecte o receptor ao adaptador USB-TTL, com TX no receptor conectado ao Rx no USB-TTL e RX no receptor conectado ao Tx do USB-TTL. Conecte 5V e GND do USB-TTL a 5V e GND do receptor.
-
Pressione o botão de inicialização enquanto liga o receptor e depois solte – o LED vermelho no receptor agora deve estar sólido.
-
Selecione o alvo DIY 2,4 GHz / DIY 2400 RX PWMP EX e “UART” para Método de flash, defina sua frase de vinculação e Opções de firmware e, quando terminar, clique em Build e Flash.
