MATEKSYS FCHUB-12S V2 PDB, 8–60V DC para 3–12S FPV, BECs 5V/12V, sensor 440A, 4×70A contínuo, 4×110A pico

Visão Geral

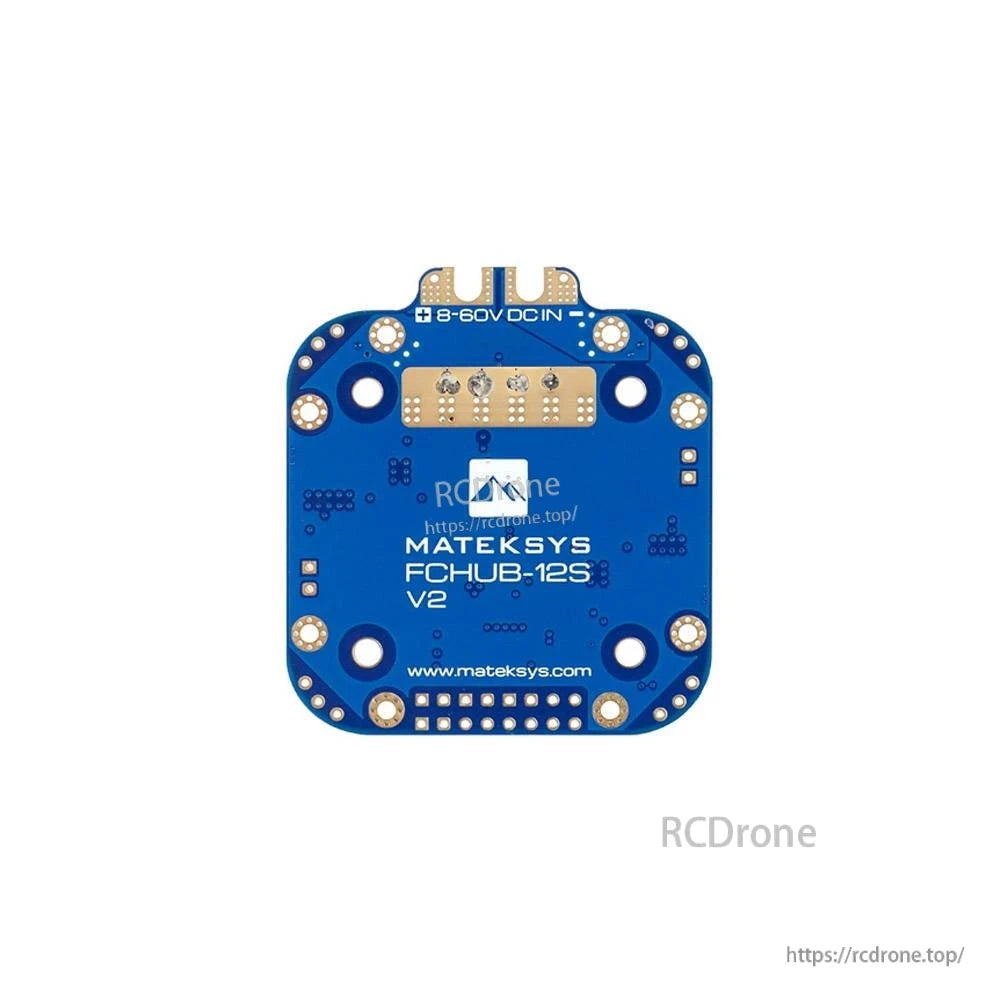

O MATEKSYS FCHUB-12S V2 é uma placa de distribuição de energia (PDB) projetada para drones FPV de 3–12S e quads XClass. Suporta entrada DC de 8–60V e fornece trilhos regulados de 5V e 12V, um LDO de 3.3V, detecção de corrente de alta precisão integrada de até 440A e conectividade abrangente para ESC. A placa utiliza montagem de 30.5 × 30.5mm (furos de Φ3mm) e mede 50 × 55 × 6mm, 21g, com indicadores LED duplos para saídas de 5V e 12V e um trilho de 12V comutável via PINIO.

Principais Características

• Sensor de corrente de alta precisão integrado (máx. 440A) com saída ADC de 3.3V
• Amplitude de entrada ampla: 8–60V DC (3–12S LiPo)
• Saídas BEC duplas: 5V e 12V com proteção e auto-recuperação
• Saída LDO de 3.3V para periféricos
• Pads de energia ESC, pads de sinal e pads de telemetria BLHeli32 (JST-SH de 8 pinos)
• Saída de potência ESC contínua de 4 × 70A; 4 × 110A de pico
• Saída de 12V comutável (12VSW) via PINIO para VTX, LEDs, etc.
(constante 2A)
• Divisor de tensão da bateria integrado 1K:20K
• Indicadores LED duplos para 5V e 12V
• Padrão de montagem compacto de 30.5 × 30.5mm (Φ3mm)

Especificações

Saída BEC 5V (Pino 5V)

• Características: Tolerância a curto-circuito (2 segundos), proteção contra sobrecorrente, recuperação automática
• Tensão: 5.1 ± 0.1V DC
• Corrente contínua: 5A
• Corrente de pico/máxima: 6A

Saída BEC 12V (Pino 12V)

• Características: Tolerância a curto-circuito (2 segundos), proteção contra sobrecorrente, recuperação automática
• Tensão: 12.0 ± 0.2V DC (quando a entrada ≥ 12V); igual à entrada se a entrada < 12V
• Corrente contínua: 4A
• Corrente de pico/máxima: 5A

BEC 3.3V Saída

• Tipo: Regulador linear (LDO)
• Corrente contínua: 500mA

PDB / Potência

• Entrada: 8–60V DC (3–12S LiPo)
• Saída de potência do ESC: 4 × 70A contínuo; 4 × 110A pico
• Sensor de corrente: Máx 440A; saída 3.3V ADC; escala 75
• Divisor de tensão: Integrado 1K:20K
• Pads: 4× potência do ESC, sinal, telemetria
• Indicadores: LEDs de 5V e 12V

JST-SH 8-pinos (para Controladores de Voo)

• Pad “V”: Selecionável 12V ou VBAT
• Pad TLM: Telemetria do ESC BLHeli32
• Pad CURR: Sinal do sensor de corrente
• Pads S1–S4: Sinal do ESC
• Pad G: Terra (GND)

Físico

• Furos de montagem: 30.5 × 30.5mm, Φ3mm
• Dimensões: 50 × 55 × 6mm
• Peso: 21g

Saída de 12V comutável (12VSW Pad)

• Controlo: nível alto/baixo PINIO
• Adequado para alimentar: VTX, LEDs, etc.
• Suporta saída constante de 2A

Parâmetros Concisos

O que está incluído

• 1 × MATEKSYS FCHUB 12S V2 PDB
• 2 × conectores SH1.0 de 8 pinos
• 1 × cabo SH1.0 de 8 pinos 5cm
• 1 × Capacitor

Aplicações

• Construções de quad XClass que necessitam de PDB robusto de 8–60V
• Drones FPV de 3–12S que requerem trilhos regulados de 5V/12V e telemetria BLHeli32 ESC
• Alimentação de VTX, sistemas LED e periféricos através de saída de 12V comutável

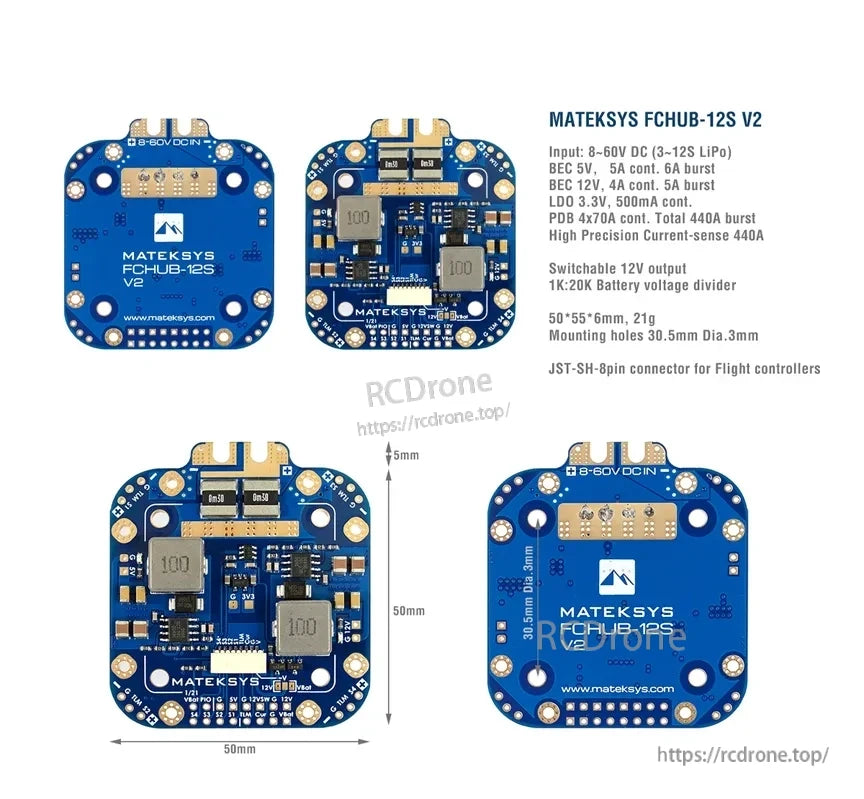

Detalhes

MATEKSYS FCHUB-12S V2 BOVOCN Entrada: 8-60V DC (3-12S LiPo) BEC 5V, 54 contínuo 6A pico; BEC 12V, 4A contínuo 5A pico; LOO 3.3V, 500mA contínuo; PDB 4x70A contínuo; Total 440A pico. Alta Precisão de Sensoriamento de Corrente 440A.MATEKSYS FCHUB-1250 Saída de 12V comutável.
