Sensor de Corrente em Tempo Real RadioMaster ERS-CU01 Módulo de Telemetria para Recetores PWM ExpressLRS (EdgeTX)

Visão Geral

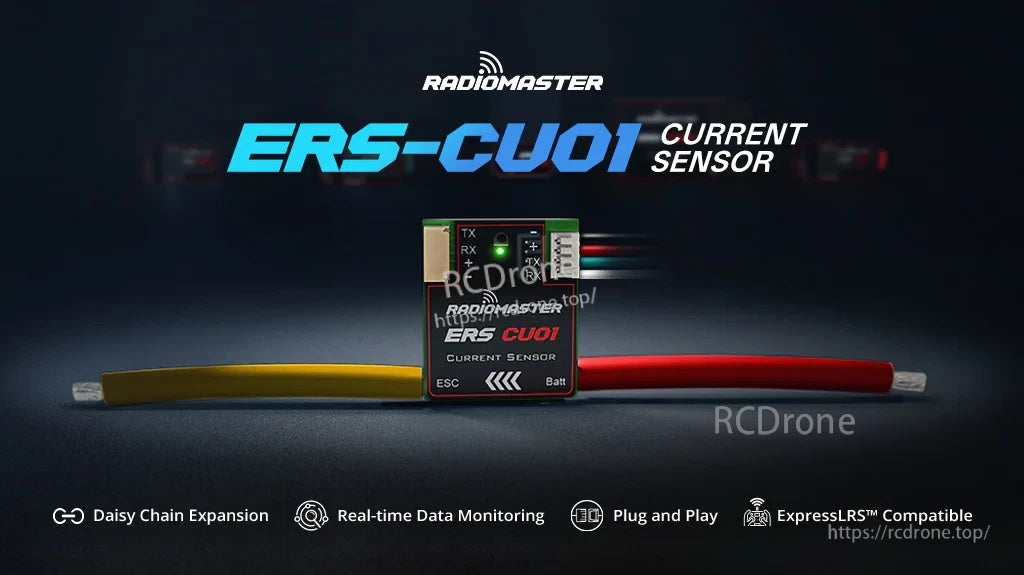

O RadioMaster ERS-CU01 é um sensor de corrente em tempo real (módulo de telemetria) para uso com receptores PWM ExpressLRS compatíveis. Instalado em linha entre a bateria e o ESC, mede a corrente e a voltagem de operação em tempo real e envia os dados através do receptor ExpressLRS para exibição no seu rádio EdgeTX. Como parte da família de sensores ERS, também suporta expansão em pass-through para encadear sensores ERS adicionais.

Vídeo de Lançamento

Principais Características

• Monitorização de dados em tempo real: Telemetria de corrente e voltagem ao vivo no rádio para uma visão do sistema de energia.
• Instalação em linha: Soldar entre a bateria e o ESC para medição de todo o sistema.
• Expansão em cadeia: Portas de entrada/saída para expansão linear de sensores ERS em pass-through.
• Compatível com ExpressLRS: Projetado para integração de telemetria de sensor receptor PWM ExpressLRS, incluindo suporte plug-and-play em modelos selecionados.

Para ajuda na configuração ou perguntas sobre compatibilidade antes da compra, entre em contato support@rcdrone.top or visite https://rcdrone.top/.

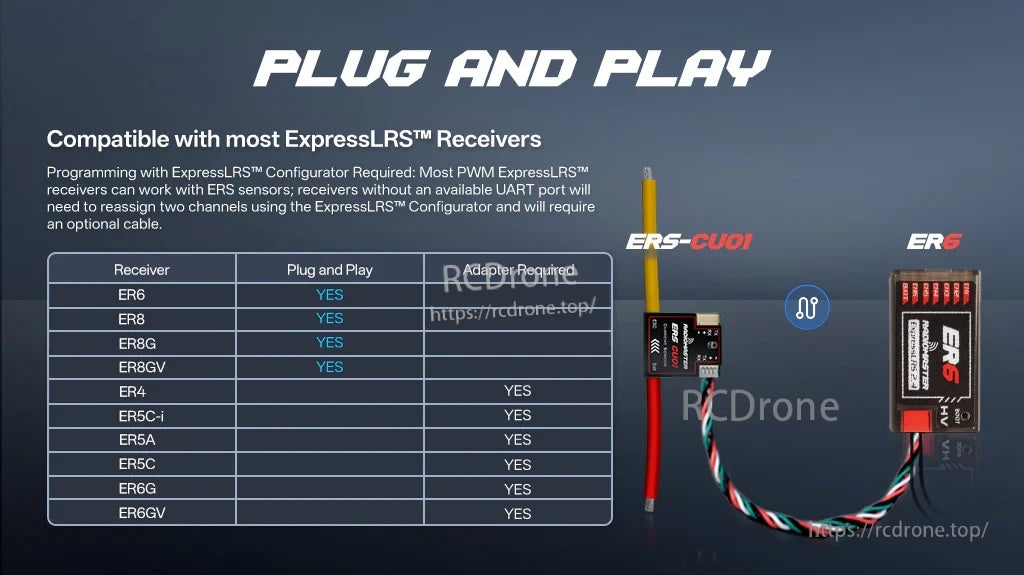

Compatibilidade do Receptor

Receptores Compatíveis Plug-and-Play

• Receptor PWM ER6 2.4GHz ExpressLRS
• Receptor PWM ER8 2.4GHz ExpressLRS
• Receptor PWM ER8G ExpressLRS
• Receptor PWM ER8GV ExpressLRS

Receptores Compatíveis que Requerem Configuração / Adaptador

• ER4 (adaptador necessário)
• ER5C-i (adaptador necessário)
• ER5A (adaptador necessário)
• ER5C (adaptador necessário)
• ER6G (adaptador necessário)
• ER6GV (adaptador necessário)

A maioria dos receptores PWM ExpressLRS pode funcionar com sensores ERS.Receptores sem uma porta UART dedicada requerem reconfiguração para suportar sensores externos, reatribuindo dois pinos de saída PWM como um UART serial (TX e RX) através da interface Web do receptor (modo WiFi) ou do script LUA do ExpressLRS. Para receptores que apenas fornecem pinos de servo padrão, um cabo adaptador opcional pode converter o conector UART do sensor em dois plugs de servo padrão (TX e RX).

Configuração do Sensor & Registo de Telemetria

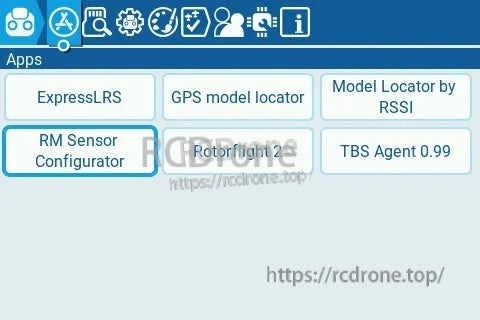

Para configurar o sensor e visualizar a telemetria no EdgeTX, instale o RadioMaster Sensor Configurator LUA (RM Sensor Configurator). Copie os arquivos LUA para:

/SCRIPTS/TOOLS/

A capacidade da bateria deve ser definida em mAh para telemetria.

Downloads

• Manual do Utilizador ERS-CU01
• Sensores RadioMaster ERS Configurator.lua
• Firmware dos Sensores da Série ERS V1.9

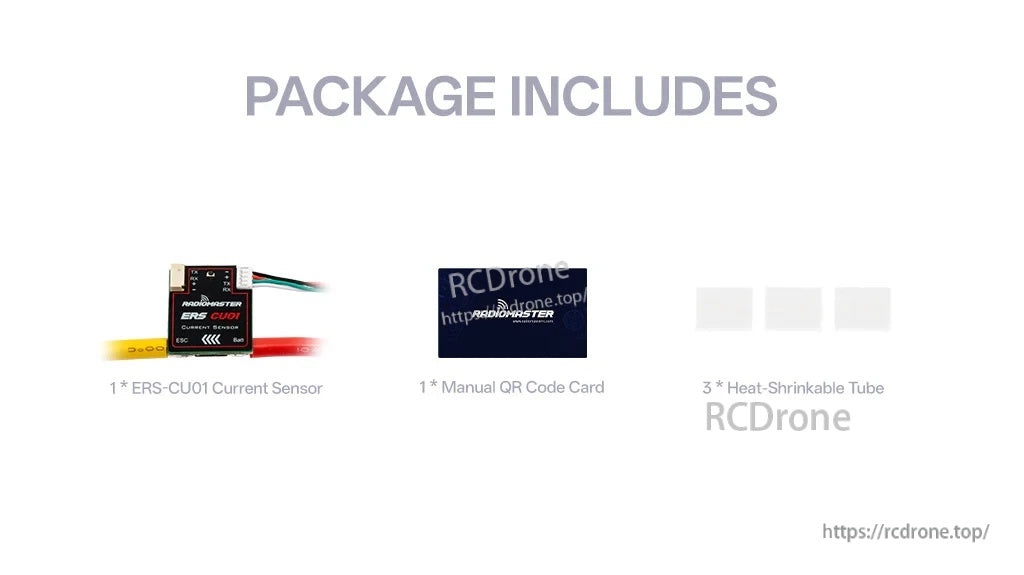

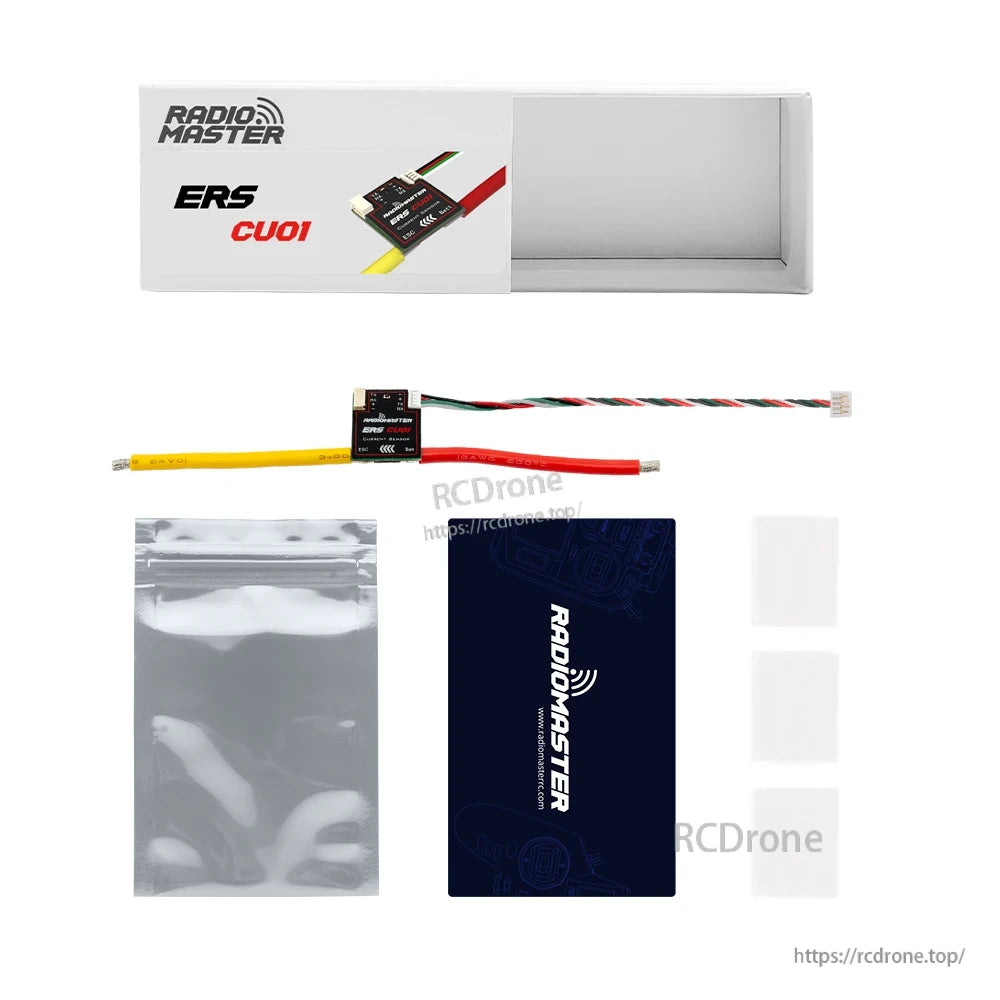

O que está incluído

• 1 x Sensor de Corrente ERS-CU01
• 3 x Tubo Termorretrátil
• 1 x Cartão de Código QR do Manual

Detalhes

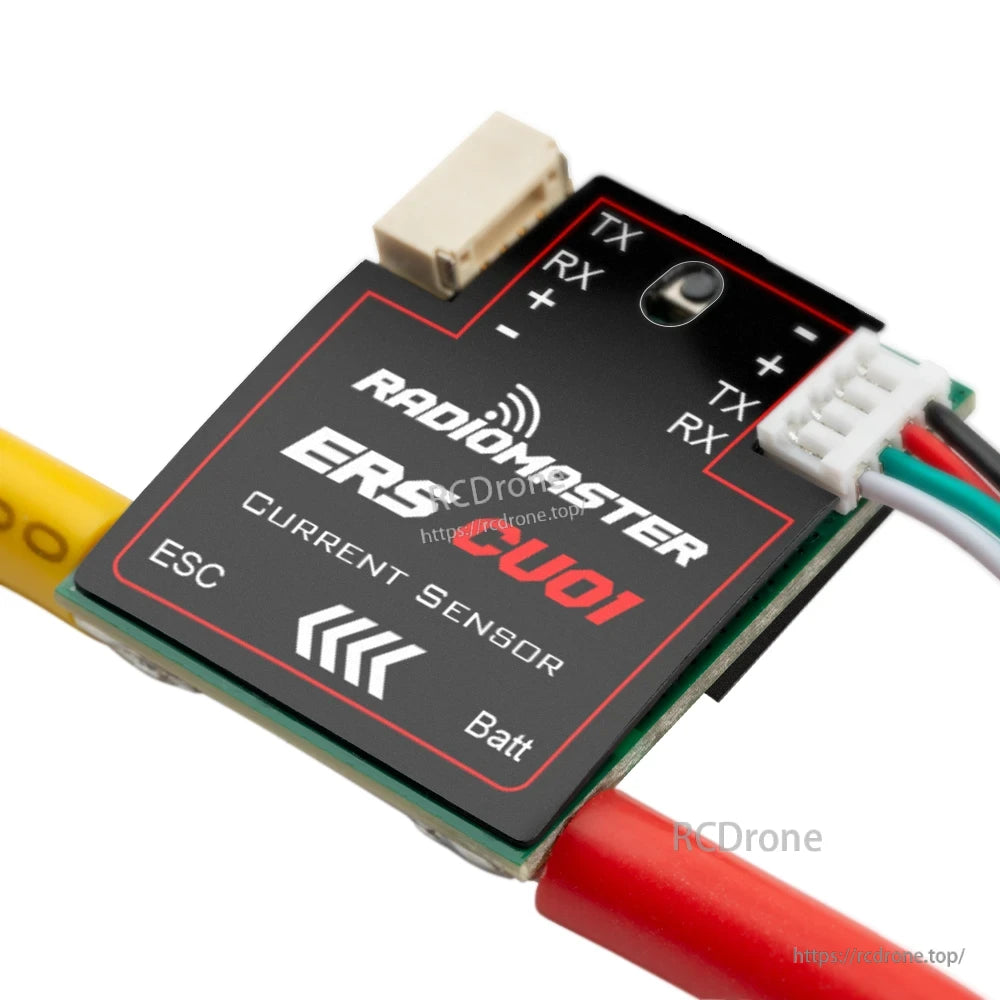

Monitore o consumo de corrente em tempo real e a voltagem da bateria no seu rádio EdgeTX instalando o ERS-CU01 em linha entre a bateria e o ESC.

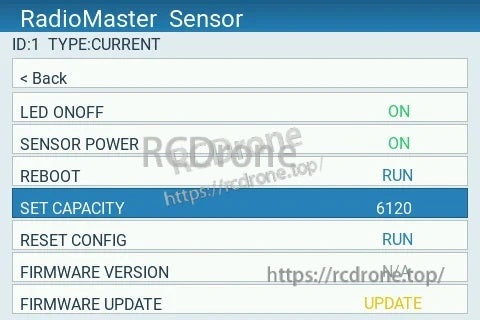

Use a ferramenta RM Sensor Configurator LUA no EdgeTX para descobrir sensores, definir a capacidade da bateria (mAh) e gerenciar atualizações.

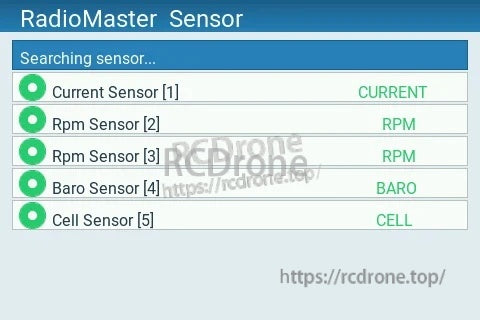

Os sensores ERS aparecem como fontes de telemetria separadas, facilitando a adição de corrente juntamente com outros módulos ERS em um modelo.

A capacidade da bateria pode ser inserida diretamente no configurador para permitir um consumo e registro mais precisos em rádios compatíveis.

As portas de entrada/saída suportam expansão em pass-through, permitindo que sensores ERS adicionais sejam conectados em cadeia sem portas de receptor extras.

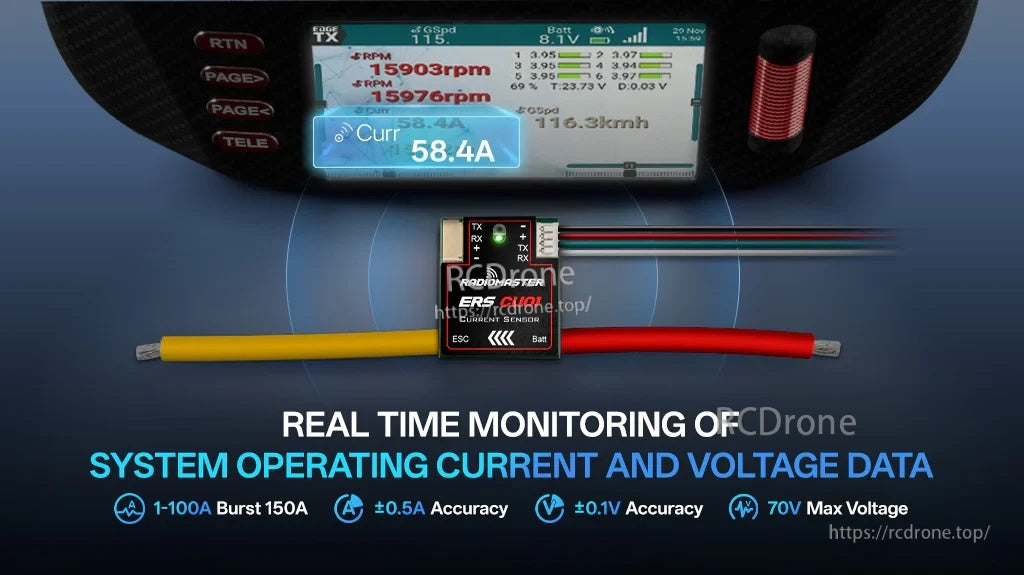

A telemetria de corrente e tensão em tempo real ajuda a identificar problemas no sistema de energia e a ajustar a sua configuração com dados de carga reais.

O suporte plug-and-play depende do UART disponível no receptor; alguns receptores PWM podem precisar de reatribuição de pinos ou de um cabo adaptador.

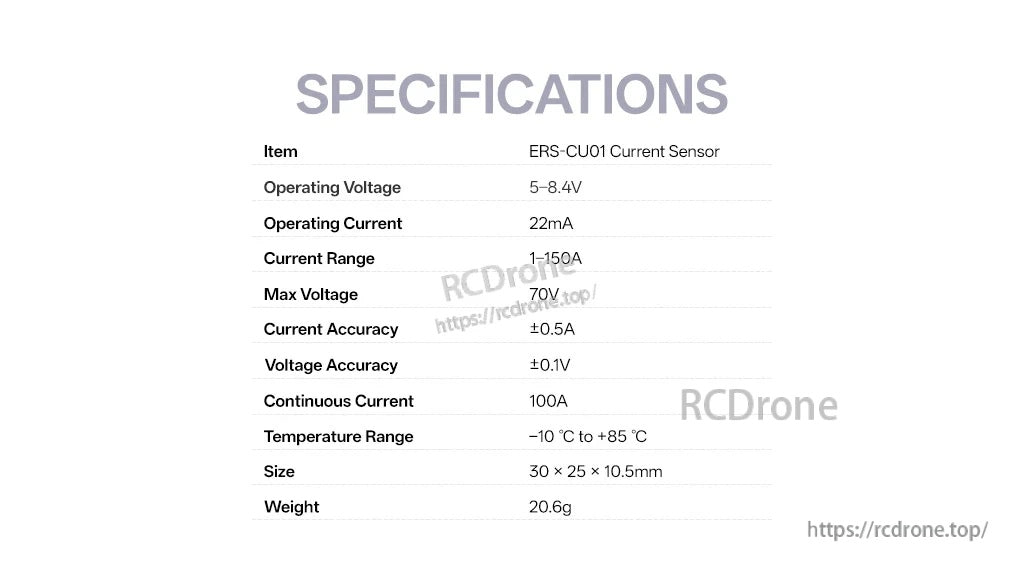

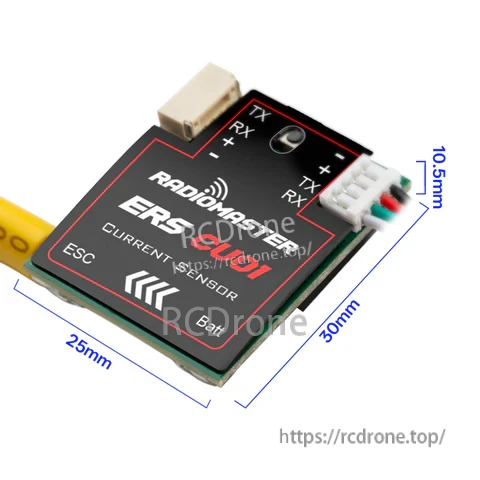

O formato compacto de 30 × 25 × 10,5 mm encaixa-se perfeitamente em montagens onde o espaço para fiação é limitado.
