RadioMaster ERS-RB01 Sensor de Tacómetro Brushless RPM-BLDC para Recetores ExpressLRS PWM (CRSF/EdgeTX)

Visão Geral

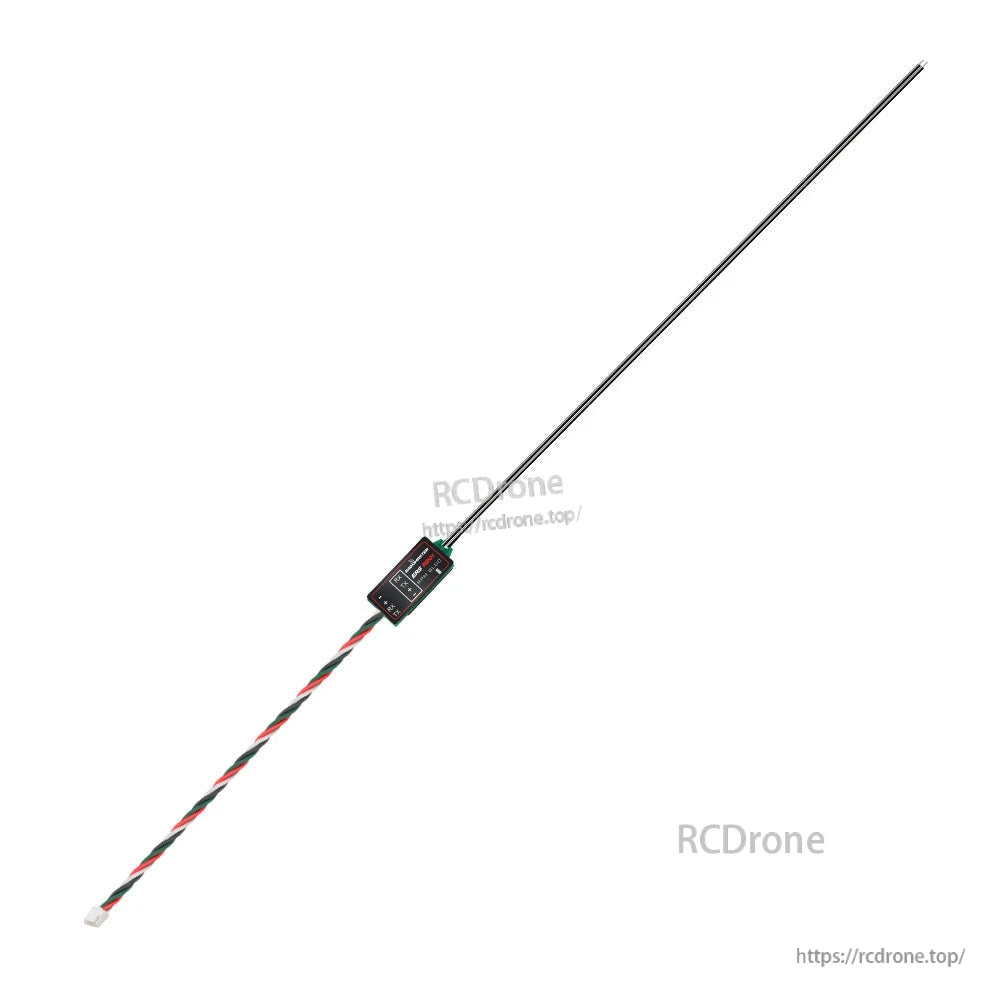

O RadioMaster ERS-RB01 é um tacómetro sem escovas (sensor RPM-BLDC) projetado para medir a RPM do motor ao conectar-se diretamente a quaisquer dois fios da saída de um ESC sem escovas. Ele captura dados de RPM em tempo real, envia-os para um receptor PWM ExpressLRS compatível através da interface CRSF e retransmite telemetria de volta para um rádio EdgeTX para monitorização ao vivo.

Como parte da família de sensores ERS, o ERS-RB01 suporta expansão em cadeia (linear, pass-through) para telemetria escalável ao usar múltiplos sensores ERS.

Vídeo de Lançamento

Principais Características

• Monitorização precisa de RPM: Monitorização em tempo real dos dados de RPM sem escovas
• Integração com ExpressLRS: Funciona com recetores ExpressLRS compatíveis via CRSF
• Plug and play: Plug-and-play com recetores suportados
• Suporte a múltiplas unidades: Vários sensores ERS-RB01 podem ser usados para monitorizar várias unidades simultaneamente (defina o ID de RPM ao usar mais de um sensor de RPM)
• Expansão em cadeia: Expansão pass-through para módulos de telemetria adicionais

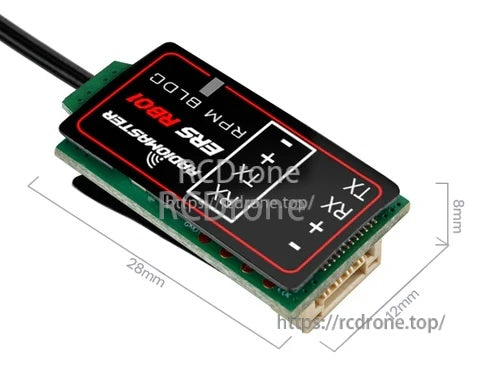

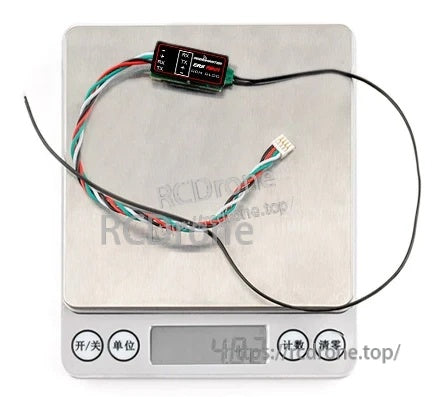

• Compacto e leve: 28 x 12 x 8 mm; 4.8 g

Para ajuda na configuração, questões de compatibilidade ou acessórios de substituição, contacte support@rcdrone.top or visite https://rcdrone.top/.

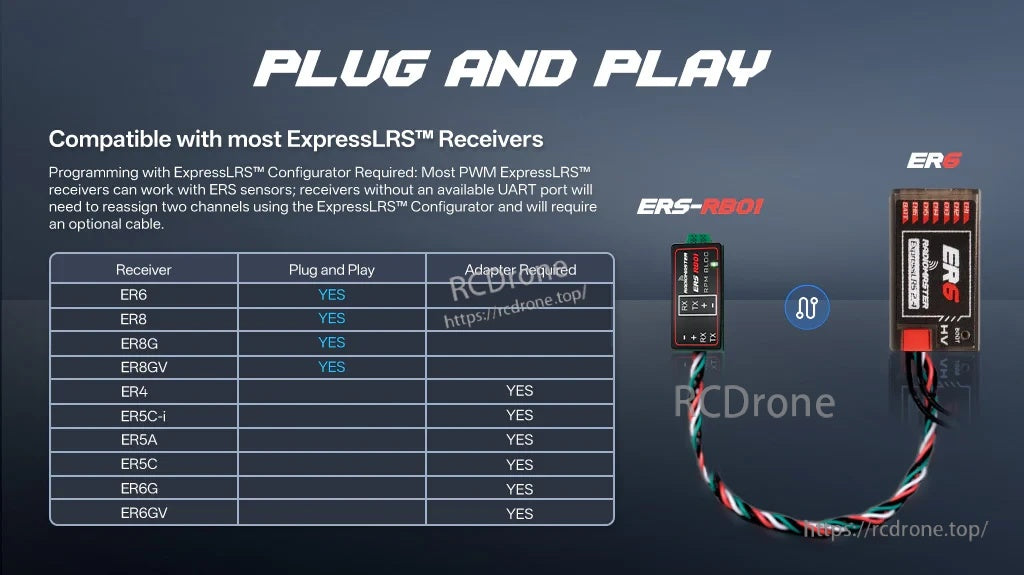

Recetores PWM ExpressLRS Compatíveis

Plug and Play

• Recetor PWM ER6 2.4GHz ExpressLRS
• ER8 2.4GHz ExpressLRS PWM Receiver
• ER8G ExpressLRS PWM Receiver
• ER8GV ExpressLRS PWM Receiver

Adaptador Necessário

• ER4
• ER5C-i
• ER5A
• ER5C
• ER6G
• ER6GV

Usando Sensores com Receptores PWM ExpressLRS Não Plug-and-Play

A maioria dos receptores PWM ExpressLRS é compatível. Receptores sem uma porta UART disponível requerem reconfiguração para suportar sensores externos: reatribuir dois pinos de saída PWM como um UART serial (um TX e um RX) usando a interface Web do receptor (modo WiFi) ou o script LUA do ExpressLRS. Isso permite a conectividade do sensor enquanto preserva os canais PWM restantes para servos ou ESCs.

Para receptores que fornecem apenas pinos de servo padrão, um cabo adaptador opcional pode ser usado para converter o conector UART do sensor em dois plugs de servo padrão (TX e RX).

Configuração do Sensor & Registo de Telemetria

Para configurar o sensor e visualizar a telemetria num rádio EdgeTX, instale o RadioMaster Sensor Configurator LUA. Ele permite ajustes nas configurações do sensor, exibição adequada da telemetria e registo de dados.

• Copie os arquivos LUA para: /SCRIPTS/TOOLS/
• Os polos do motor devem ser definidos para dados de RPM precisos (os pares de polos do motor são configuráveis via LUA).

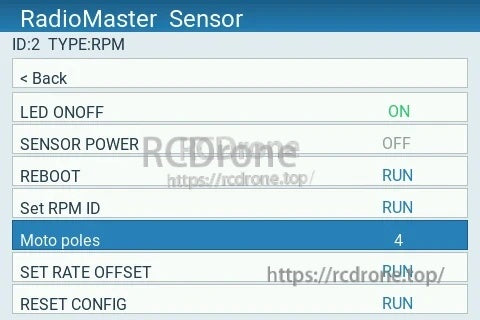

Itens de exemplo do configurador visíveis na ferramenta incluem: LED ONOFF, ALIMENTAÇÃO DO SENSOR, REINICIAR, Definir ID de RPM, Polos do motor, DEFENIR DESVIO DE TAXA, RESETEAR CONFIGURAÇÃO.

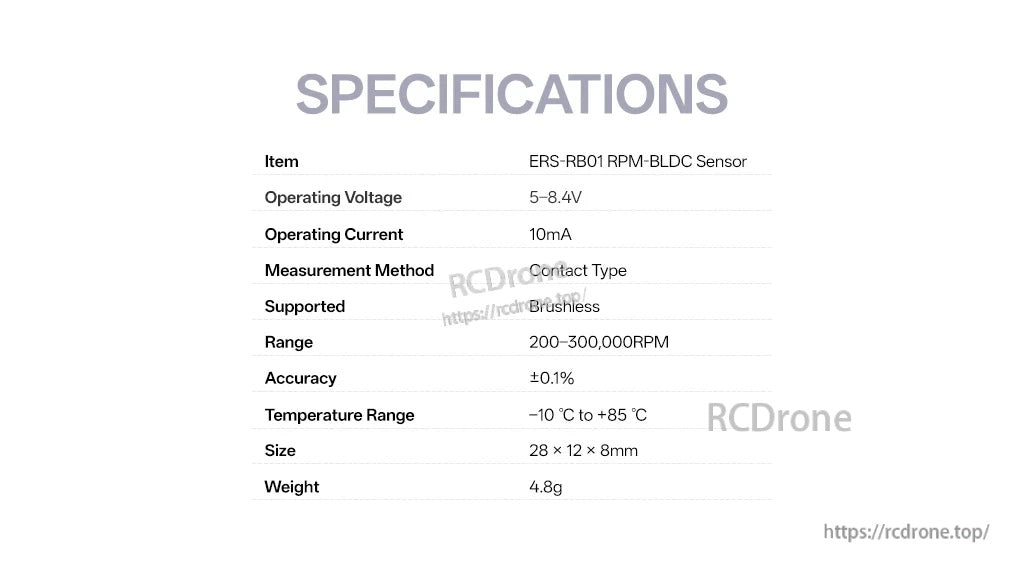

Especificações

Downloads

• Manual do Utilizador ERS-RB01
• Sensores RadioMaster ERS Configurator.lua
• Firmware da Série ERS V1.9

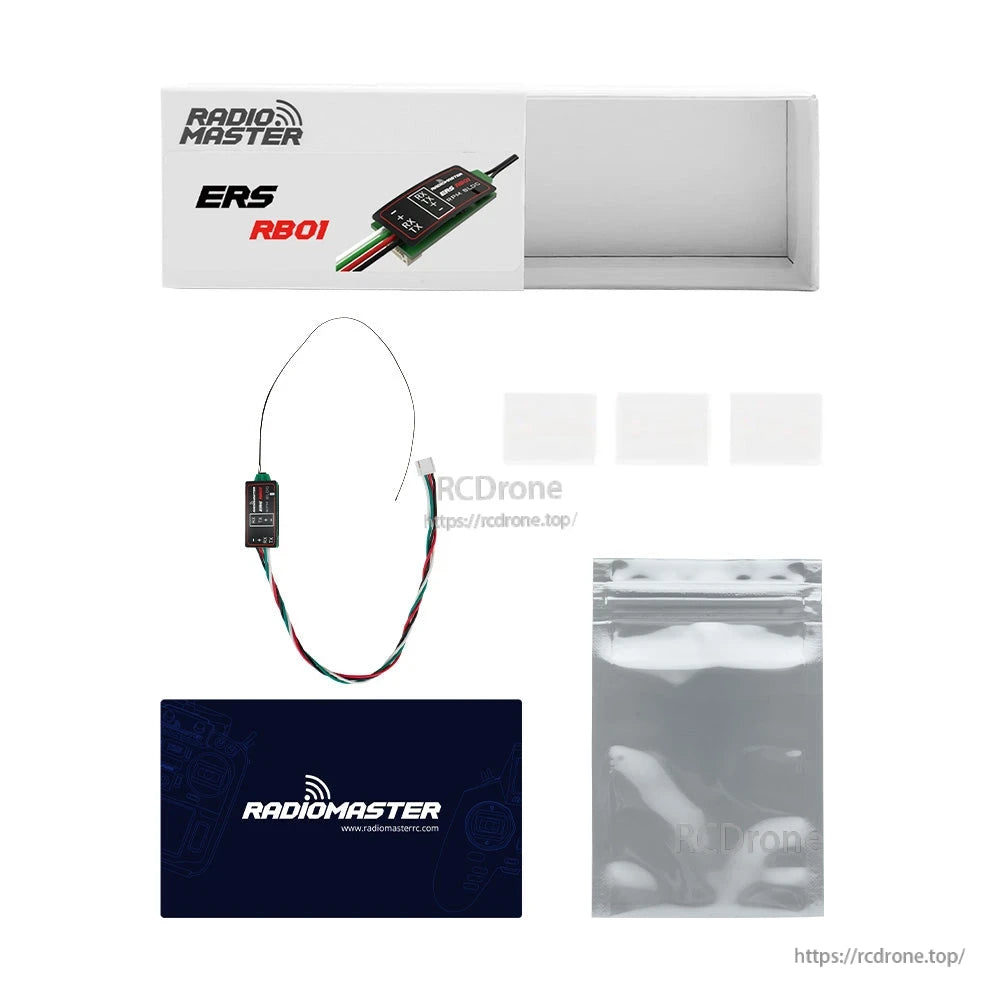

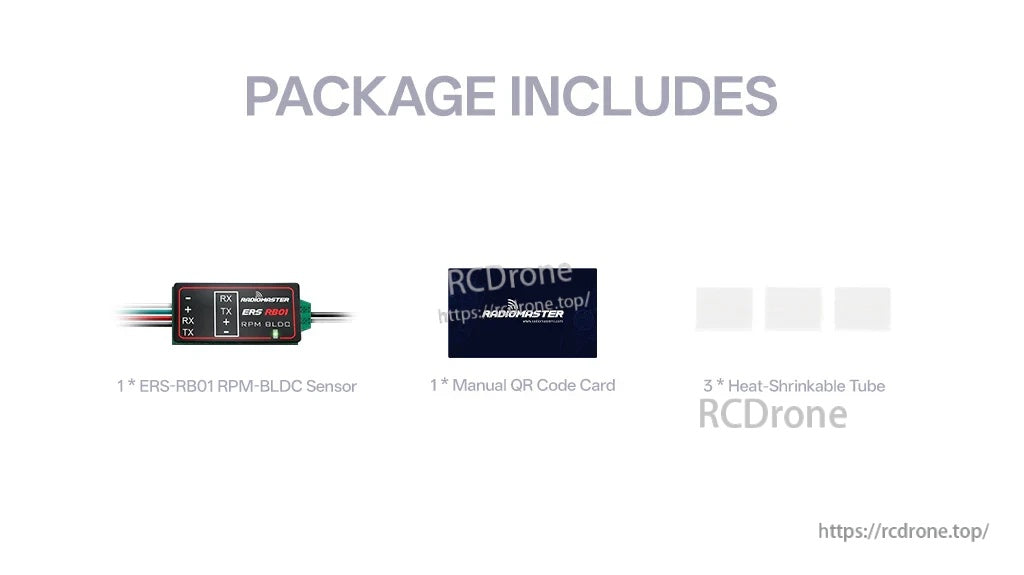

O que está incluído

• 1 x Sensor ERS-RB01 RPM-BLDC
• 3 x Tubo retrátil
• 1 x Cartão de código QR do manual

Detalhes

Adicione telemetria de RPM de motor brushless ao setup PWM ExpressLRS via CRSF, com uma fiação simples plug-and-play.

Use o Configurador de Sensores RadioMaster LUA no EdgeTX para definir os polos do motor e ajustar as opções do sensor para uma RPM precisa.

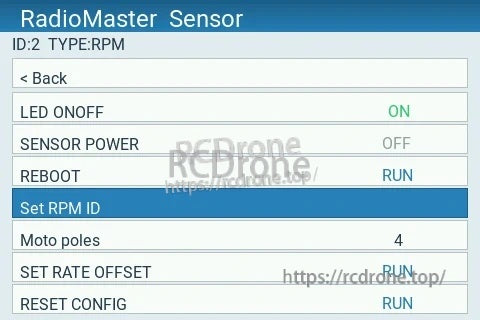

Ao utilizar mais de um sensor de RPM, atribua um ID de RPM único para que a telemetria de cada motor permaneça separada.

A passagem linear em cadeia facilita a expansão da telemetria ao adicionar mais sensores ERS em série.

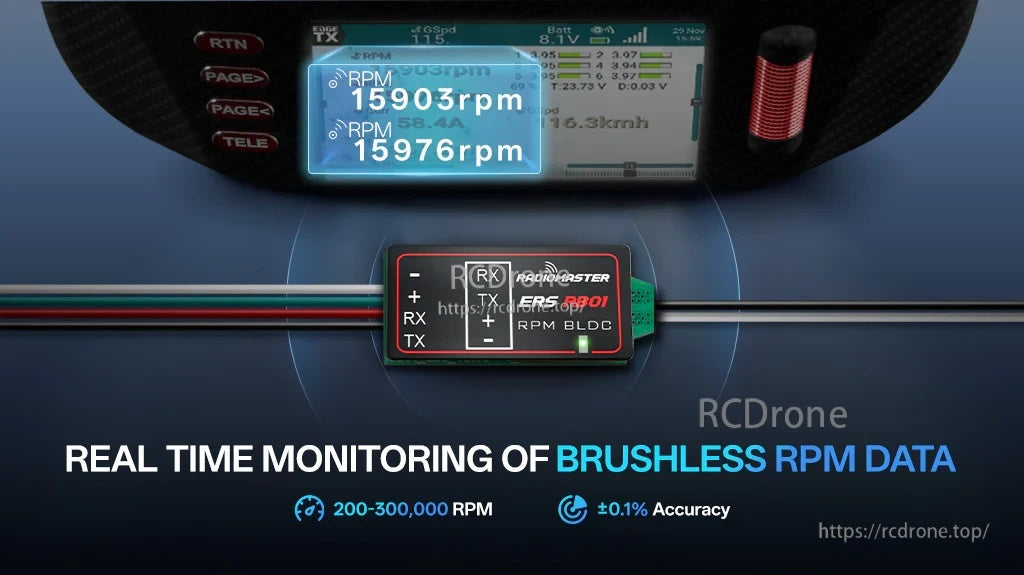

Leituras de RPM em tempo real são exibidas diretamente no rádio, facilitando o monitoramento do desempenho durante a configuração e o voo.

Compatível com a maioria dos receptores PWM ExpressLRS; algumas montagens podem exigir a reatribuição do pino UART ou um cabo adaptador.

Tudo o que é necessário para começar inclui o módulo do sensor, um cartão manual com código QR e tubo termorretrátil para uma instalação limpa.
