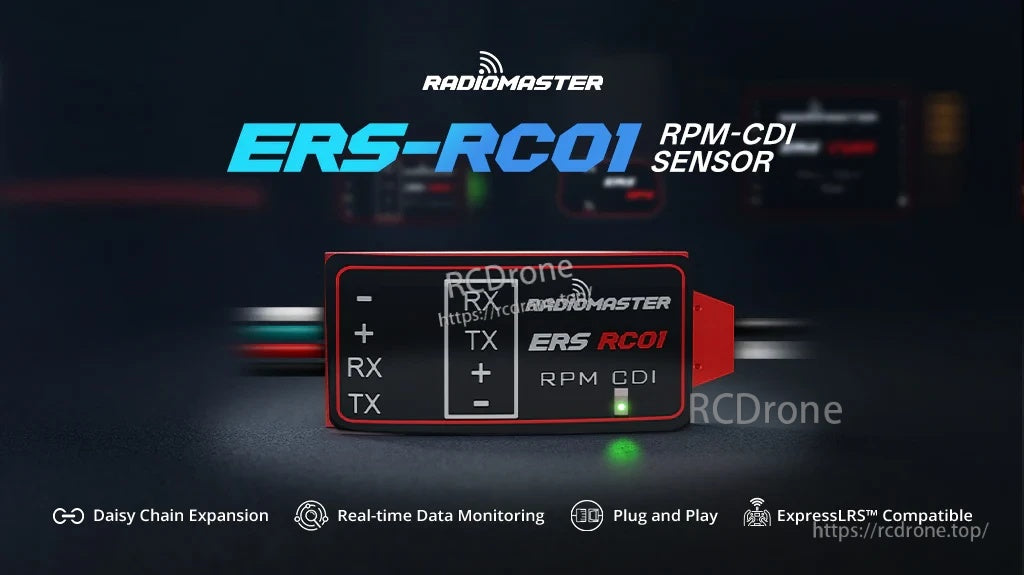

Sensor de Tacómetro RadioMaster ERS-RC01 RPM-CDI para Motores a Gasolina para Recetores ExpressLRS PWM (CRSF)

Visão Geral

O RadioMaster ERS-RC01 é um sensor RPM-CDI (tacômetro para motores a gasolina) projetado para medir a RPM do motor conectando-se diretamente a uma saída de velocidade CDI. Ele detecta a velocidade do motor e transmite os dados de RPM para um receptor PWM ExpressLRS compatível através da interface CRSF, e depois encaminha a telemetria para um rádio EdgeTX para monitoramento em tempo real. Como parte da família de sensores ERS, também suporta expansão pass-through para encadeamento de módulos de telemetria adicionais.

Vídeo de Lançamento

Principais Características

• RPM do motor precisa: Monitoramento em tempo real dos dados de RPM do motor
• Integração ExpressLRS: Envia dados de RPM para receptores ExpressLRS compatíveis via CRSF
• Expansão em cadeia: Sensores encadeados linearmente para telemetria escalável
• Compacto & leve: 28 x 12 x 8 mm, 6.0 g
• Fluxo de trabalho plug-and-play: Conexão simples à saída CDI para configuração rápida

Compatibilidade do Receptor

Receptores compatíveis com plug-and-play

• Receptor PWM ER6 2.4GHz ExpressLRS
• Receptor PWM ER8 2.4GHz ExpressLRS
• Receptor PWM ER8G ExpressLRS
• Receptor PWM ER8GV ExpressLRS

Usando sensores com receptores PWM ExpressLRS não plug-and-play

A maioria dos receptores PWM ExpressLRS é compatível. Receptores sem uma porta UART dedicada requerem reconfiguração para suportar sensores externos, reatribuindo dois pinos de saída PWM como um UART serial (um TX e um RX) através da interface Web do receptor (modo WiFi) ou do script LUA do ExpressLRS.

Para receptores que fornecem apenas pinos de servo padrão, um cabo adaptador opcional pode converter o conector UART do sensor em dois plugs de servo padrão (TX e RX).

Para ajuda na seleção de produtos ou questões de instalação, contacte o serviço de atendimento ao cliente em https://rcdrone.top/ ou envie um e-mail para support@rcdrone.top.

Configuração do Sensor & Registo de Telemetria

Para configurar o sensor e visualizar a telemetria num rádio EdgeTX, instale o RadioMaster Sensor Configurator LUA. Ele suporta a configuração do sensor, exibição correta da telemetria e registo de dados.

• Conecte o rádio a um Mac ou PC em modo USB-SD
• Copie os arquivos LUA para: /SCRIPTS/TOOLS/

Especificações

Downloads

• Manual do Usuário ERS-RC01
• Sensores RadioMaster ERS Configurator.lua
• Firmware da Série ERS V1.9

O que está incluído

• 1 x Sensor ERS-RC01 RPM-CDI
• 3 x Tubo retrátil
• 1 x Cartão de código QR do manual

Detalhes

Acompanhe as rotações do motor a gasolina através da saída de velocidade do CDI e envie a telemetria para o ExpressLRS (CRSF) para exibição no EdgeTX.

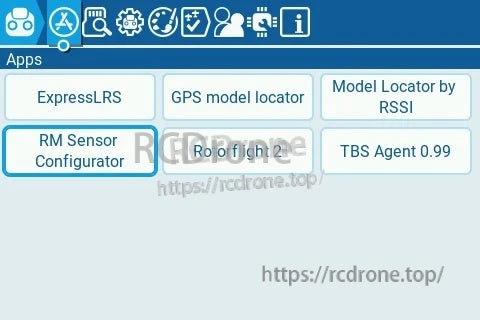

Use o Configurador de Sensor RM LUA no EdgeTX para configurar o ERS-RC01 e gerenciar as configurações de telemetria.

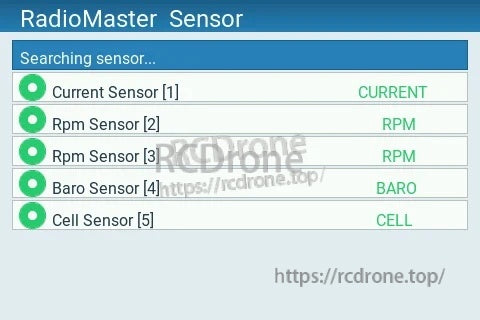

Múltiplos módulos ERS podem ser descobertos em uma lista para configuração rápida ao expandir seu sistema de telemetria.

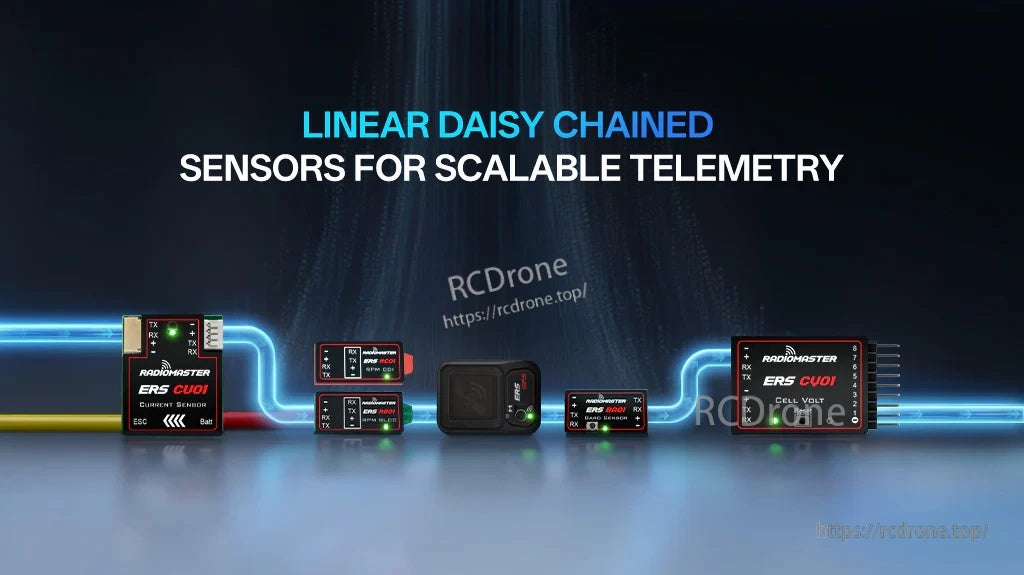

A expansão pass-through suporta uma cadeia linear limpa para adicionar mais sensores de telemetria ERS.

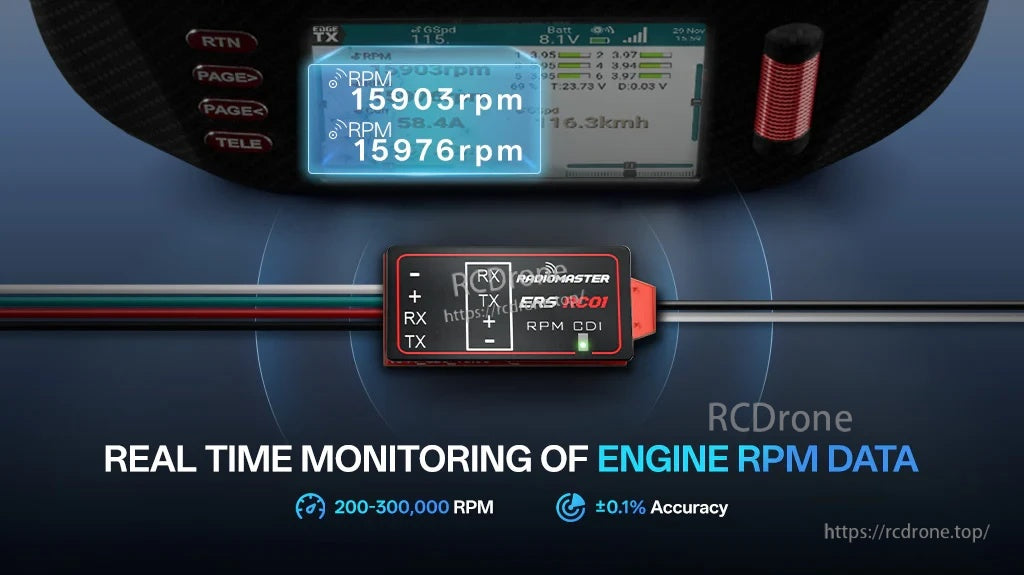

Leituras de RPM em tempo real ajudam a monitorar a velocidade do motor durante a afinação, testes e voo.

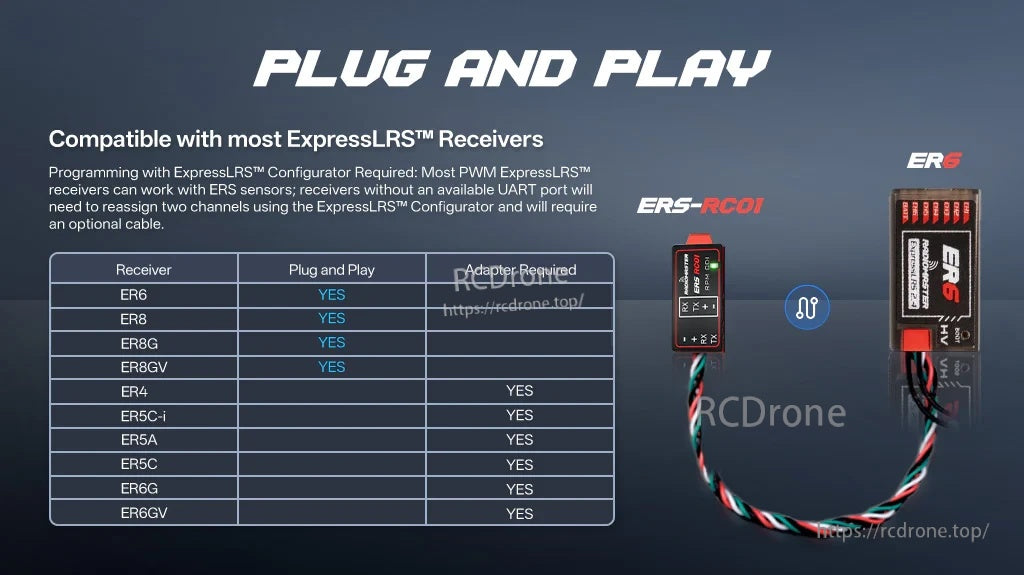

Funciona plug-and-play com receptores PWM da série ER suportados, com opções para reassociar pinos em outras configurações PWM ELRS.

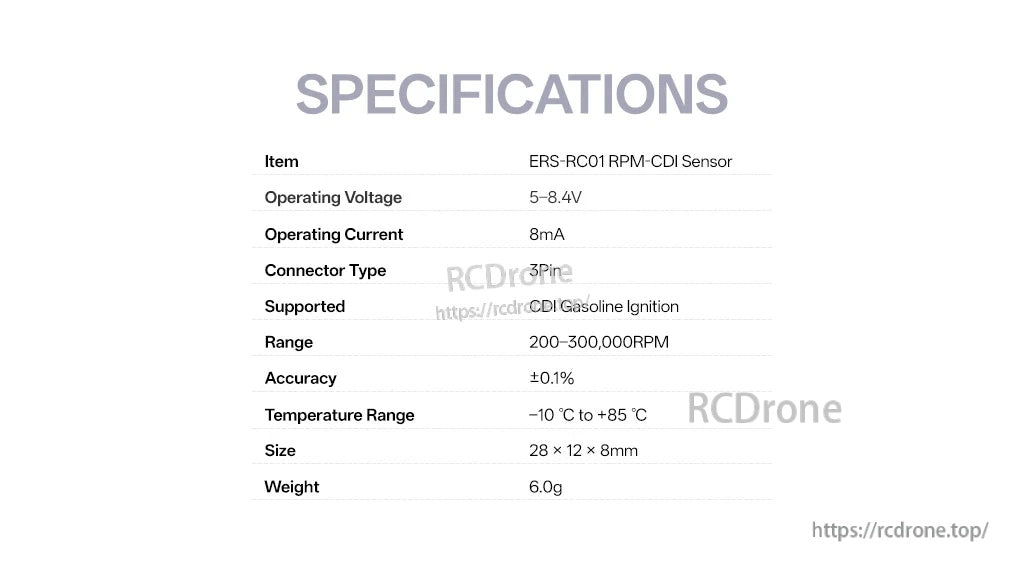

Especificações principais de relance, incluindo faixa de tensão de entrada, faixa de RPM, precisão e temperatura de operação.

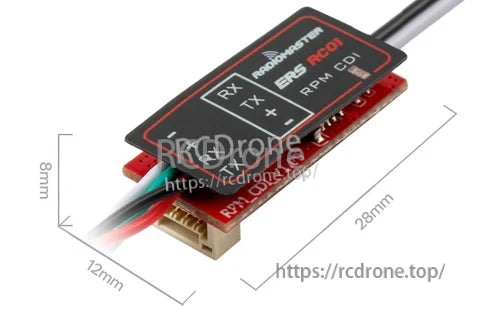

Módulo compacto de 28 × 12 × 8 mm com uma simples conexão de 3 pinos para instalações rápidas em fuselagens apertadas.

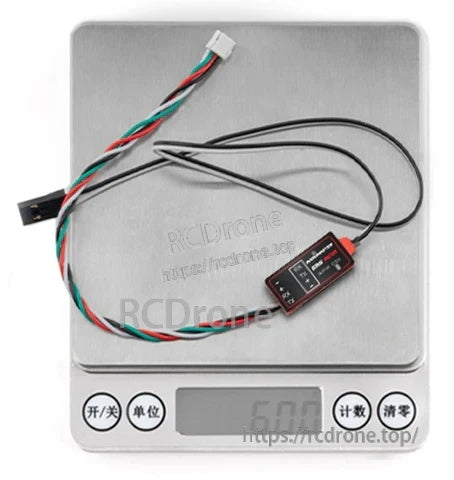

O sensor permanece leve e arrumado, ajudando a manter o peso da fiação e dos componentes ao mínimo.

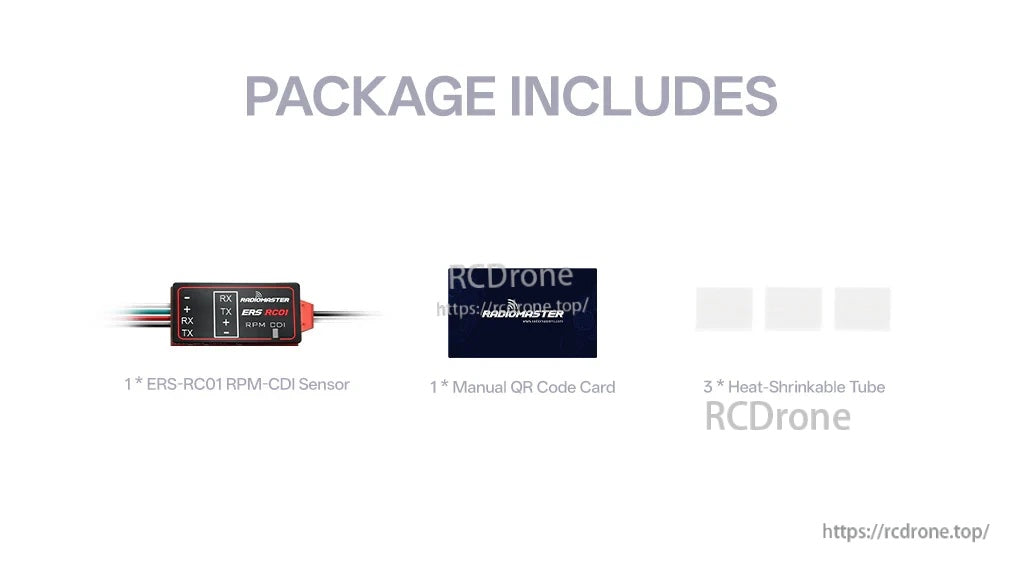

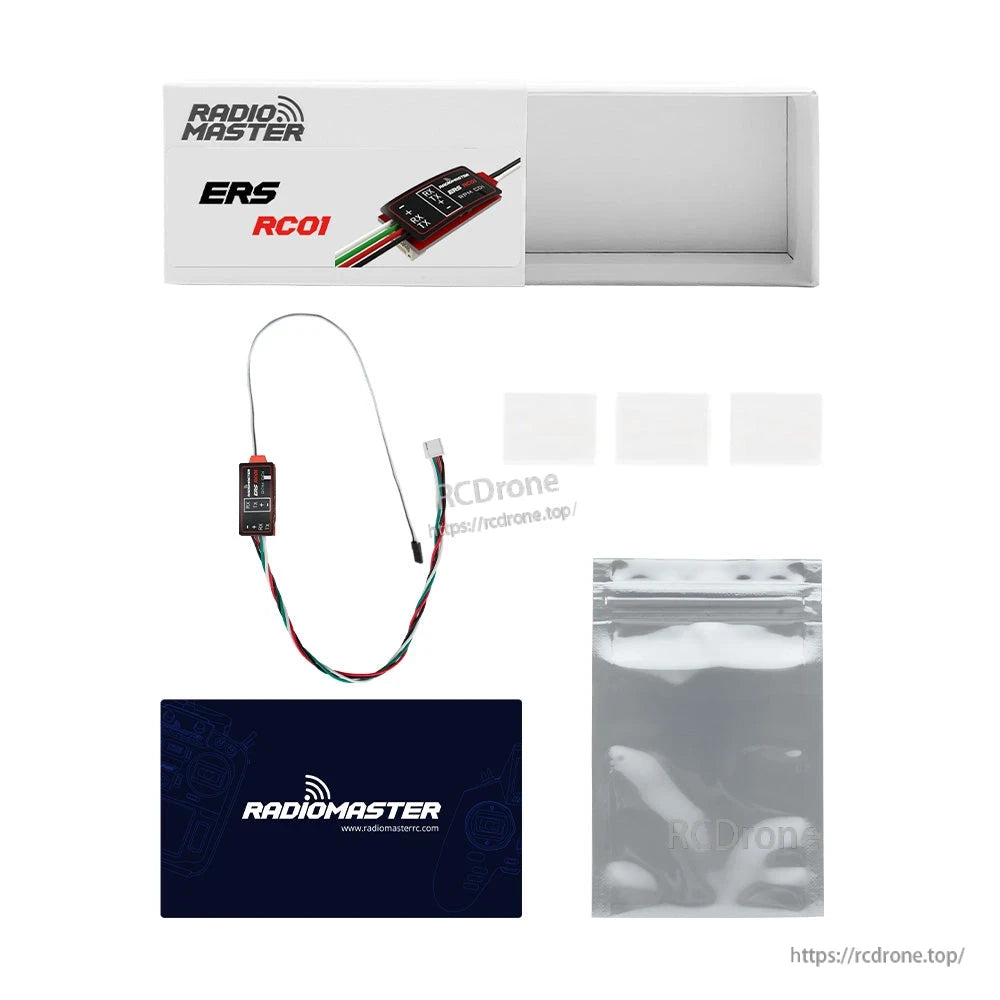

Tudo o que é necessário para começar está incluído: sensor ERS-RC01, cartão manual QR e tubo termorretrátil.
