RadioMaster RP3-H ExpressLRS 2.4GHz Recetor Nano, Dupla Antena, TCXO, CRSF/S.Bus para Helicópteros

Visão Geral

O Receptor Nano RadioMaster RP3-H ExpressLRS 2.4GHz é projetado para uso com o Sistema de Controle Nexus e é compatível com controladores de voo habilitados para CRSF/S.Bus . Possui uma carcaça integrada robusta para estruturas de helicópteros modernos, osciladores TCXO integrados para desempenho RF estável e uma entrada de telemetria Ext-V para ESCs mais antigos que não fornecem telemetria de tensão da bateria através da unidade de controle. O WiFi integrado suporta atualizações de firmware sem a necessidade de remover o receptor.

Principais Características

• Perfeito para helicópteros e aplicações que necessitam de um receptor serial com caixa robusta
• Receptor plug'n'play, sem solda, compatível com o controlador de voo NEXUS Heli
• Diversidade de antena dupla (comutação de antena) para melhor estabilidade e alcance do sinal
• Amplificador de Baixo Ruído (LNA) para melhor alcance do receptor
• Amplificador de potência Skyworks SKY66112 (PA) para melhor desempenho de telemetria (até 100mW de potência RF de telemetria)
• Design de PCB otimizado para melhor dissipação de calor
• TCXO integrado (oscilador de cristal compensado por temperatura)
• Detecta automaticamente a telemetria de tensão da tensão da bateria externa ou da tensão da bateria do receptor/ESC BEC
• Suporta links RF LoRa e FLRC de 2.4GHz
• Compatível com todos os módulos e transmissores ExpressLRS de 2.4GHz com 2.4GHz ExpressLRS

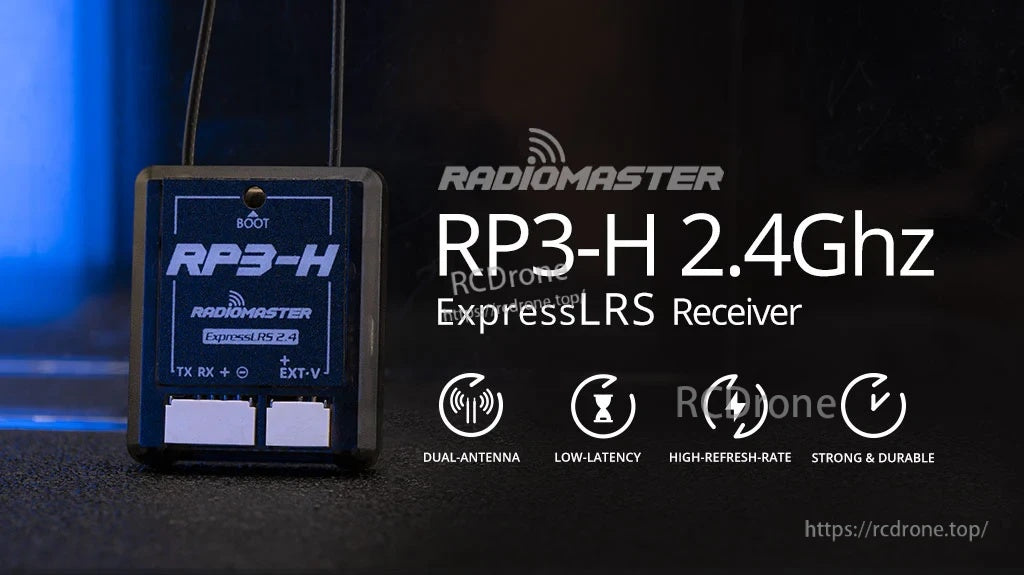

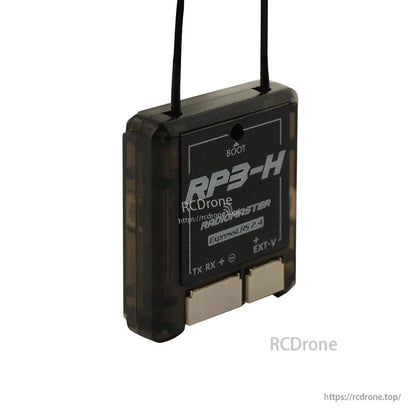

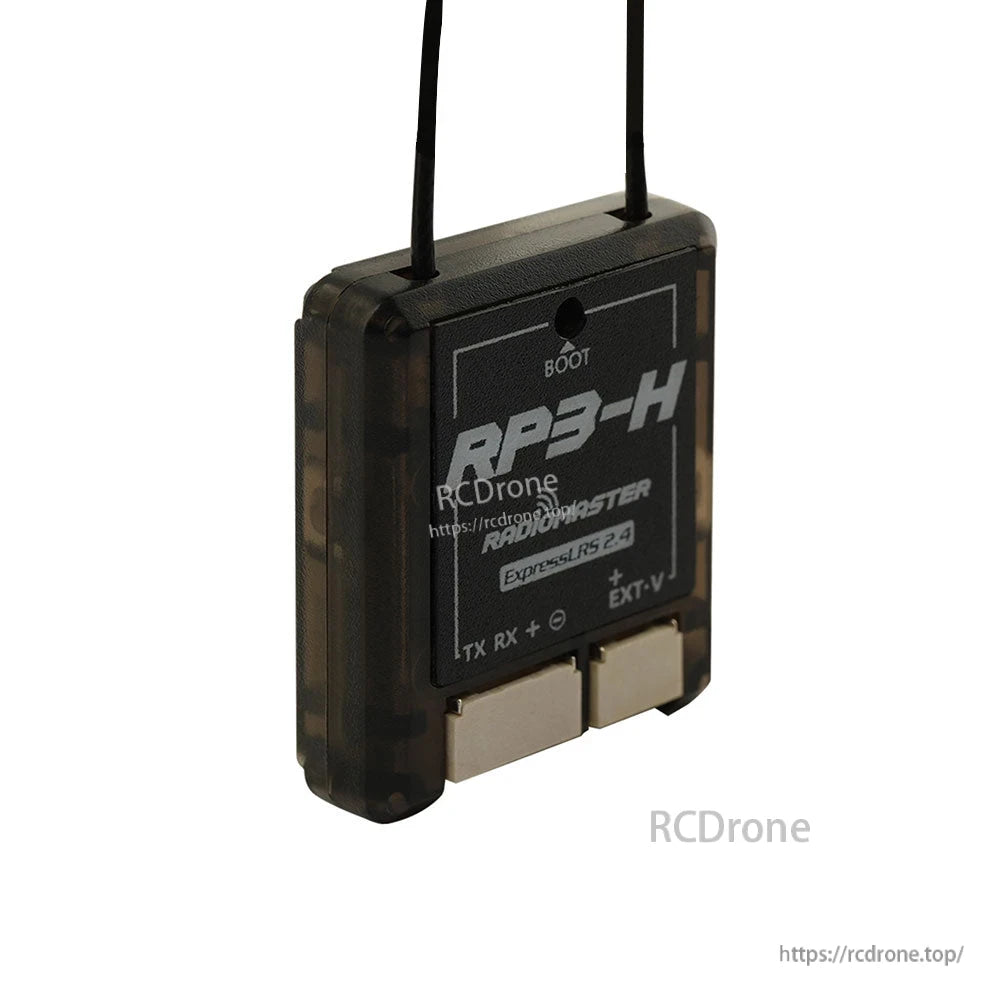

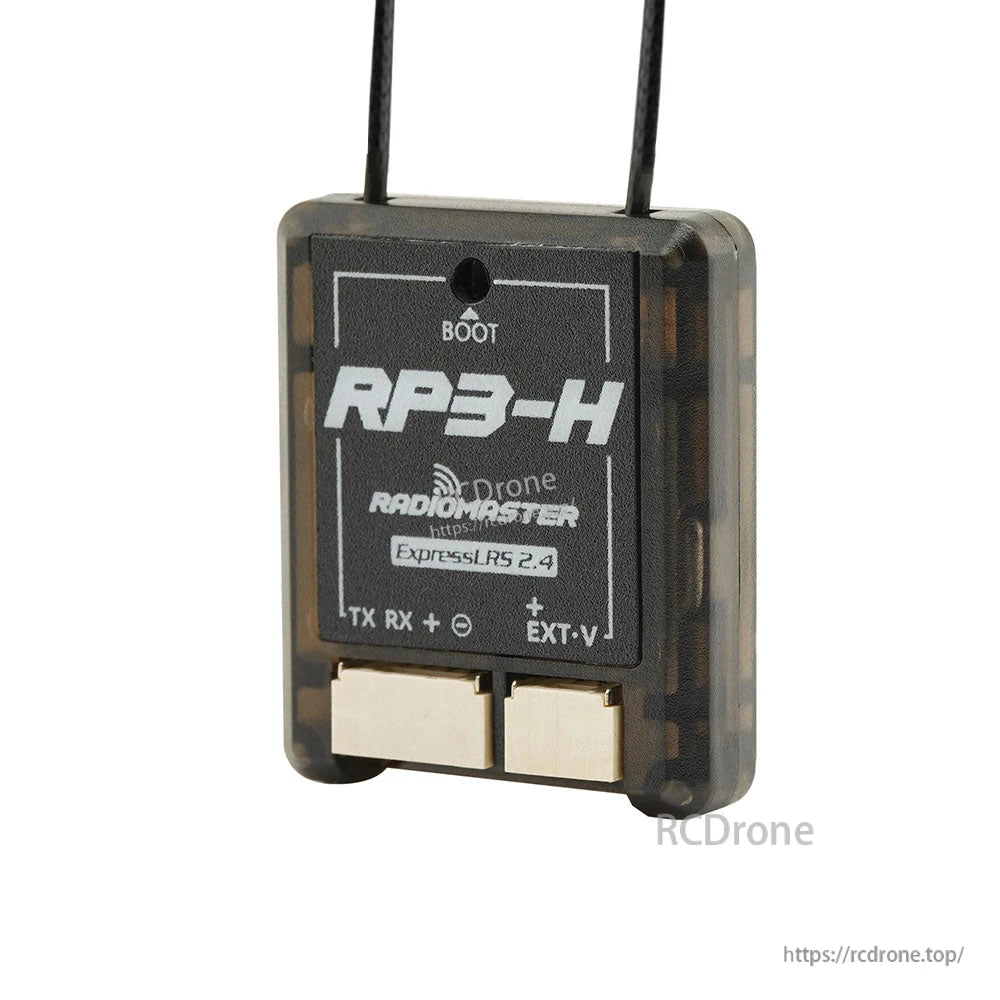

• As marcações do rótulo do receptor incluem: BOOT, TX, RX e EXT-V

Especificações

TCXO (oscilador de cristal compensado por temperatura)

Os osciladores TCXO integrados ajudam a manter a estabilidade e a precisão no controle de frequência em mudanças de temperatura, suportando uma recepção de sinal consistente e reduzindo a deriva de frequência ao longo do tempo. Referência: https://www.expresslrs.org/hardware/crystal-frequency-error

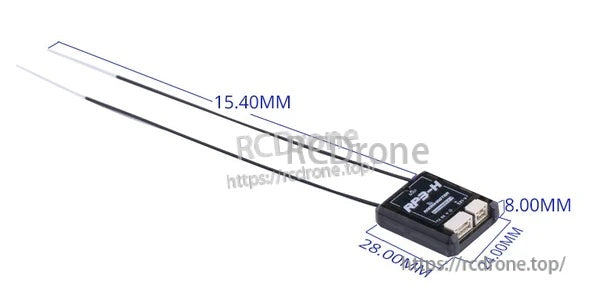

Dimensões

• Especificação: 28 x 24 x 8mm
• Rótulos do diagrama de dimensões: 28.00MM, 15.40MM, 8.00MM

Aplicações

• Helicópteros (receptor de serial com caixa robusta para estruturas de helicópteros modernas)
• Instalações de receptor CRSF/S.Bus que requerem suporte de entrada de telemetria Ext-V

Para ajuda na instalação ou suporte de pedidos, contacte support@rcdrone.top or visite https://rcdrone.top/.

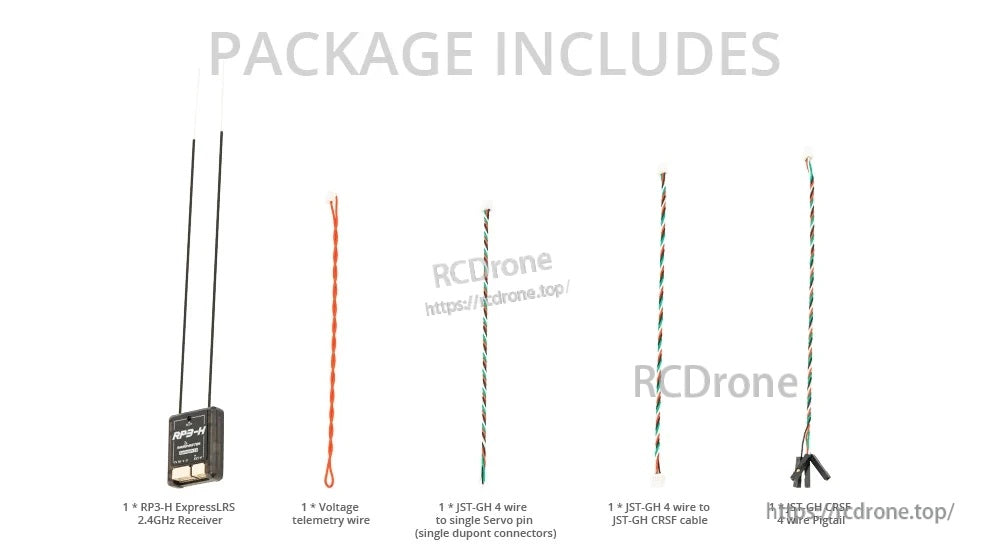

O que está incluído

• 1 x RP3-H ExpressLRS 2.4GHz Nano Receptor
• 2 x 150mm IPX1 2.A Antena de 4GHz T (instalada)
• 1 x Pigtail JST-GH CRSF de 4 fios
• 1 x Cabo JST-GH de 4 fios para JST-GH CRSF
• 1 x JST-GH de 4 fios para pino de Servo único (conectores dupont únicos)
• 1 x Fio de telemetria de tensão
• 1 x Guia de início rápido

Manuais

• Manual do Utilizador do Receptor RP3-H (PDF)

Informação do projeto ExpressLRS: https://www.expresslrs.org/

Informação do projeto Rotorflight: https://www.rotorflight.org/

Detalhes

O Receptor Nano RP3-H ExpressLRS de 2.4GHz da RadioMaster é construído para instalações robustas em helicópteros e controladores de voo CRSF/S.Bus .

Os osciladores TCXO duplos ajudam a manter a ligação estável, reduzindo a deriva de frequência em condições variáveis.

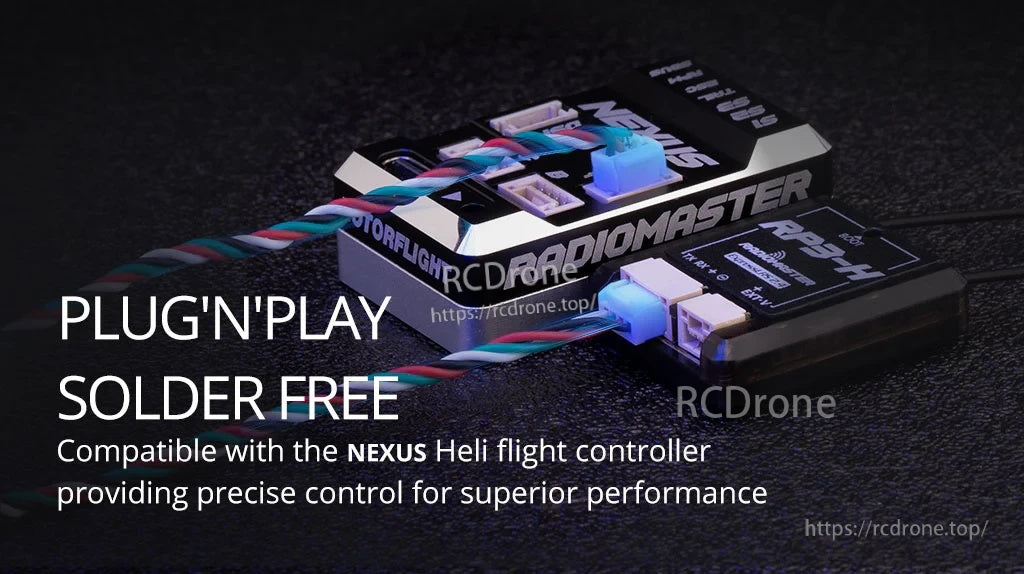

A fiação plug-and-play facilita a conexão ao controlador de voo NEXUS Heli sem soldagem.

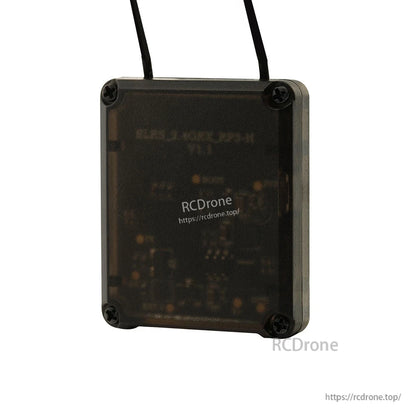

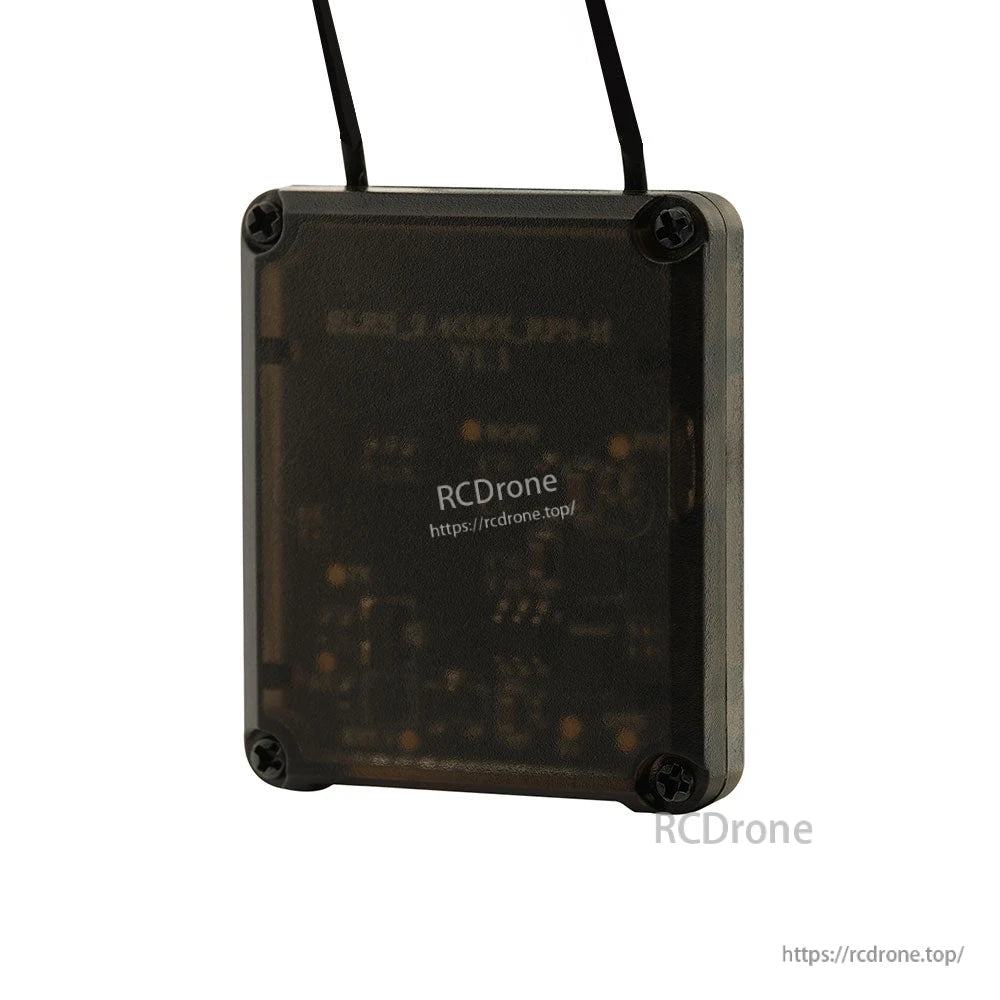

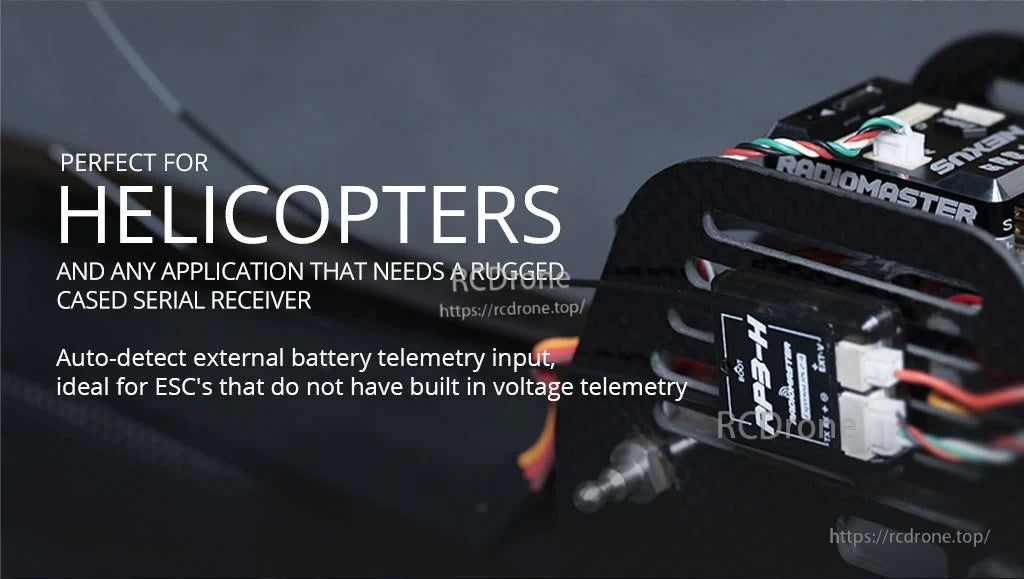

Uma robusta caixa integrada adapta-se a estruturas modernas de helicópteros, com uma entrada EXT-V para telemetria de tensão da bateria em configurações de ESC mais antigas.

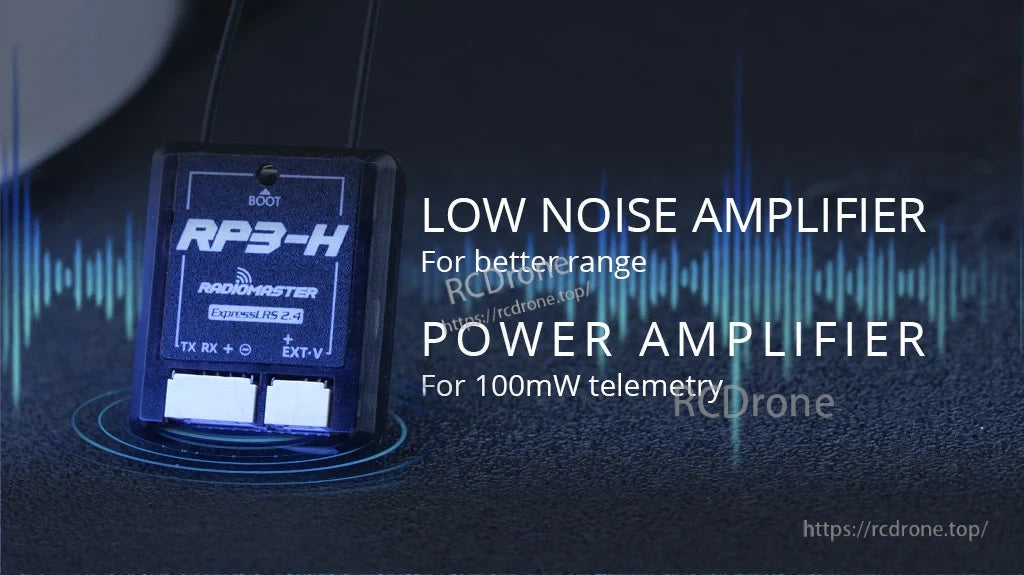

Um LNA e PA a bordo são projetados para melhorar a recepção e suportar até 100mW de potência de RF de telemetria.

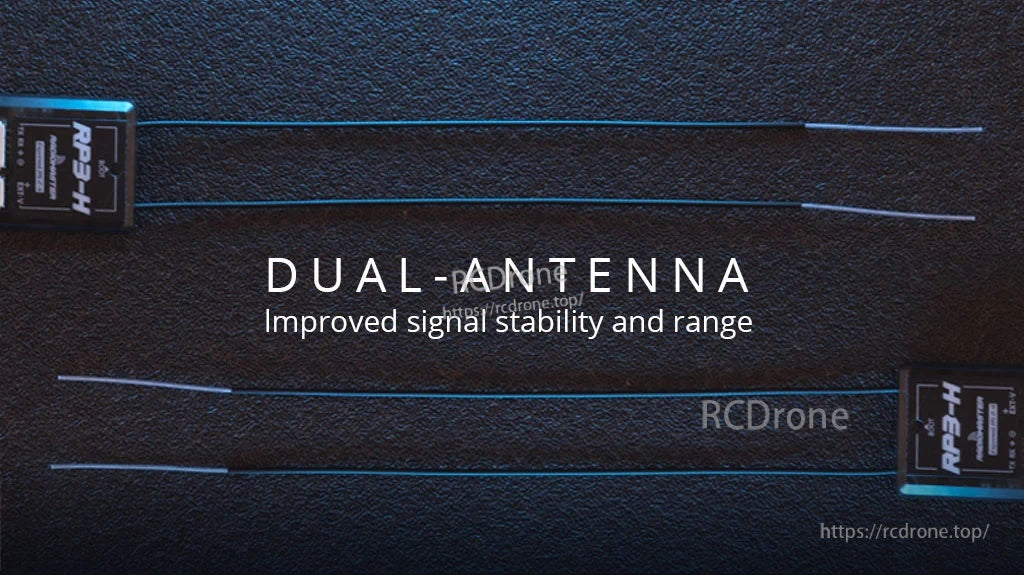

A diversidade de antenas duplas melhora a estabilidade do sinal e ajuda a manter o controle em orientações desafiadoras.

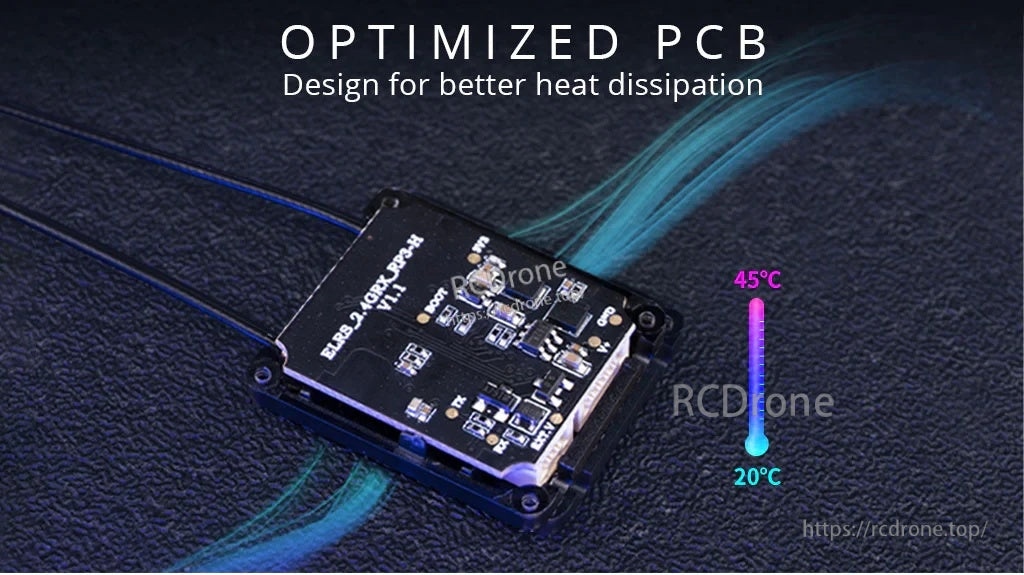

Um layout de PCB otimizado é projetado para dissipar calor de forma eficiente durante o uso exigente.

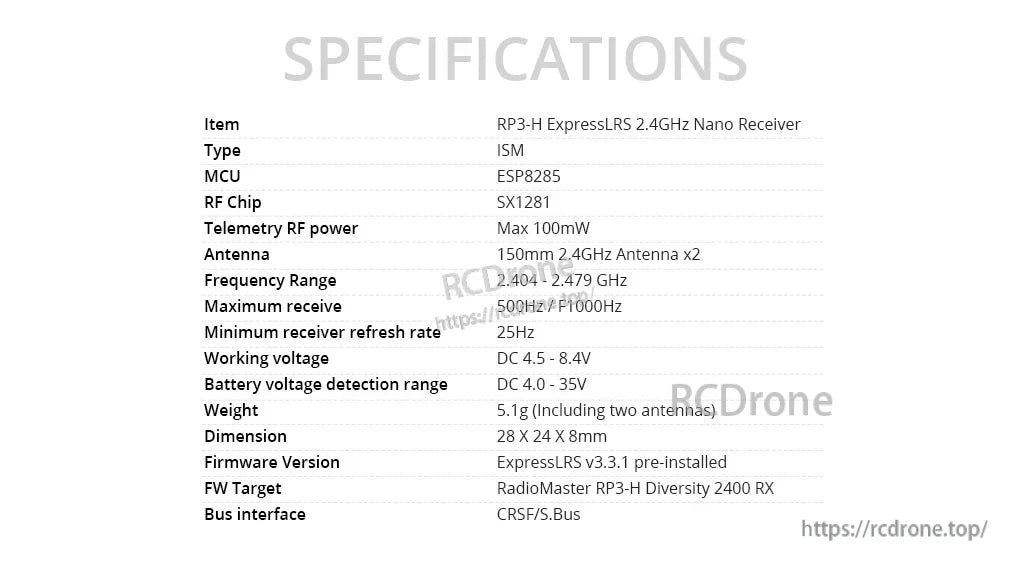

As principais especificações são resumidas para verificações rápidas de compatibilidade, incluindo CRSF/S.Bus e taxas de atualização suportadas.

Tudo o que é necessário para instalações comuns está incluído: o receptor RP3-H mais cabos de telemetria e conexão.
