Antena GEPRC SOMA 1.2G/1.3G (Omnidirecional RHCP) PCB Flexível, Conector SMA, 170mm, 2 dBi

Visão Geral

A Antena GEPRC SOMA 1.2G/1.3G é uma antena omnidirecional construída com um material PCB flexível e polarização circular (RHCP) para uma ampla cobertura de sinal e integridade de sinal estável durante manobras de ângulo amplo. É projetada com uma abordagem de duas larguras de banda para aumento de ganho (até 2 dBi) e forte supressão de polarização cruzada para ajudar a minimizar a interferência, incluindo em ambientes eletromagnéticos fortes.

Principais Características

• Dois designs de largura de banda para aumento de ganho: banda de 1.2G e 1.Opções de banda 3G
• Solução de PCB flexível; design da antena: FPC+PCB
• Design RF omnidirecional para ampla cobertura de sinal
• Conceito de design de VSWR ultra-baixo; cada antena é testada com um analisador de espectro para atender aos padrões de SWR
• Cabo coaxial premium: cabo coaxial RG141 com revestimento plástico durável
• Conector SMA premium de baixa perda (SMA) para ajudar a reduzir perdas e suportar VSWR mais baixo / ganho mais alto

Para seleção de produtos e suporte técnico, contacte support@rcdrone.top or visite https://rcdrone.top/.

Especificações

Modelo: GEPRC SOMA 1.2G antena

Modelo: Antena GEPRC SOMA 1.3G

Gráficos RF (valores dos marcadores mostrados)

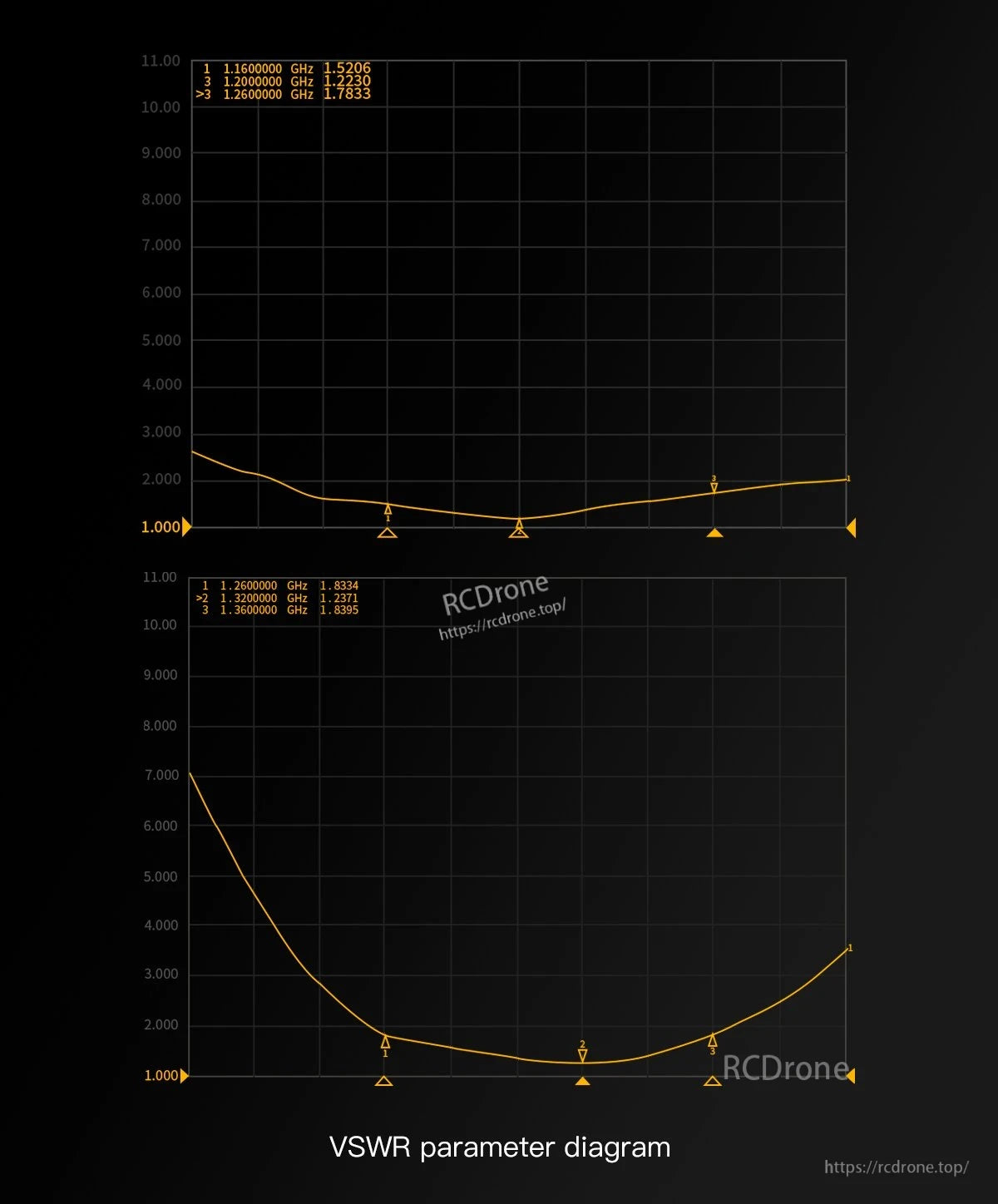

• Diagrama do parâmetro VSWR (marcadores 1.2G): 1.1600000GHz = 1.5206; 1.2000000GHz = 1.2230; 1.2600000GHz = 1.7833
• Diagrama do parâmetro VSWR (marcadores 1.3G): 1.2600000GHz = 1.8334; 1.3200000GHz = 1.2371; 1.3600000GHz = 1.8395

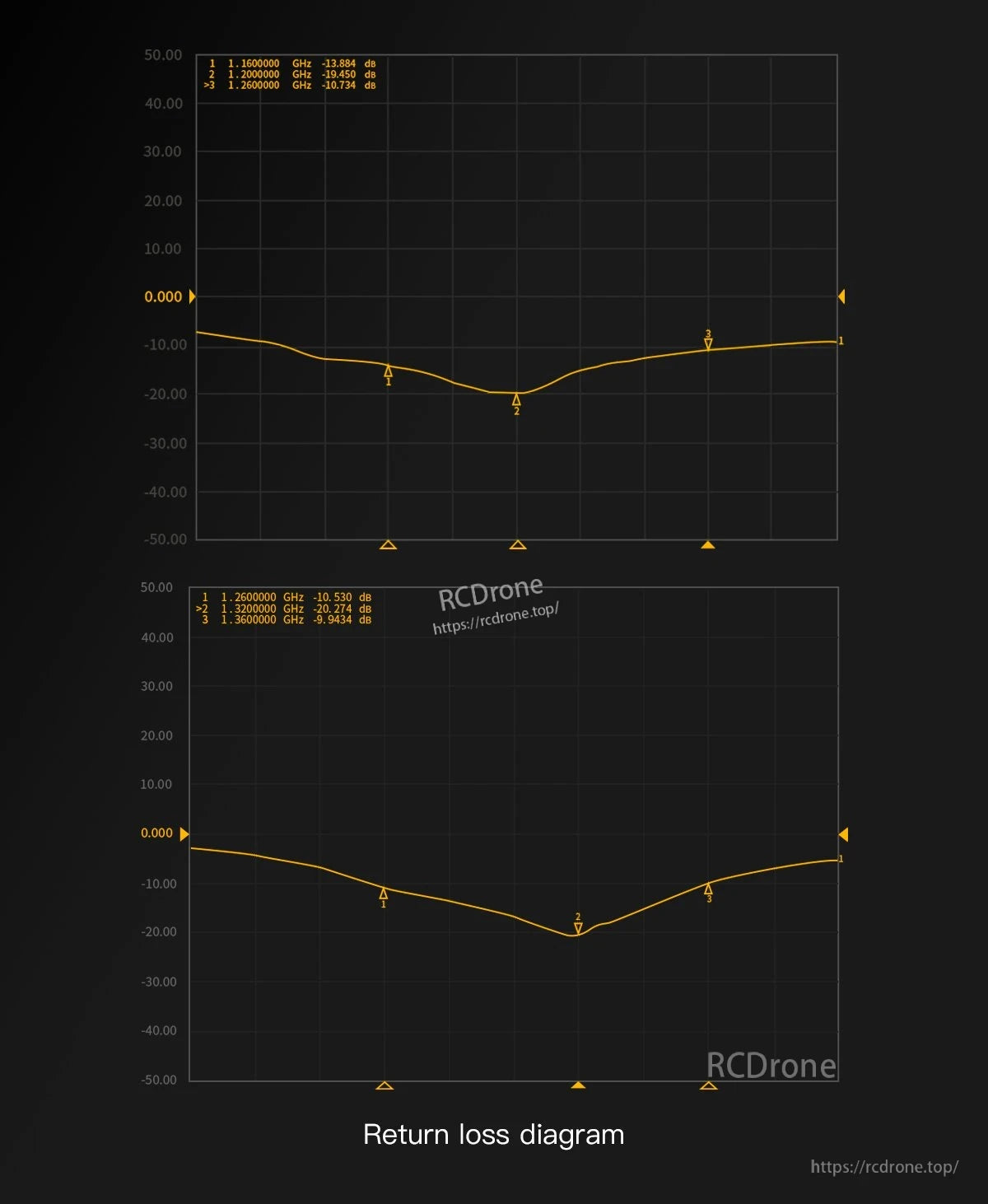

• Diagrama de perda de retorno (marcadores 1.2G): 1.1600000GHz = -13.884 dB; 1.2000000GHz = -19.450 dB; 1.2600000GHz = -10.734 dB
• Diagrama de perda de retorno (marcadores 1.3G): 1.2600000GHz = -10.530 dB; 1.3200000GHz = -20.274 dB; 1.3600000GHz = -9.9434 dB

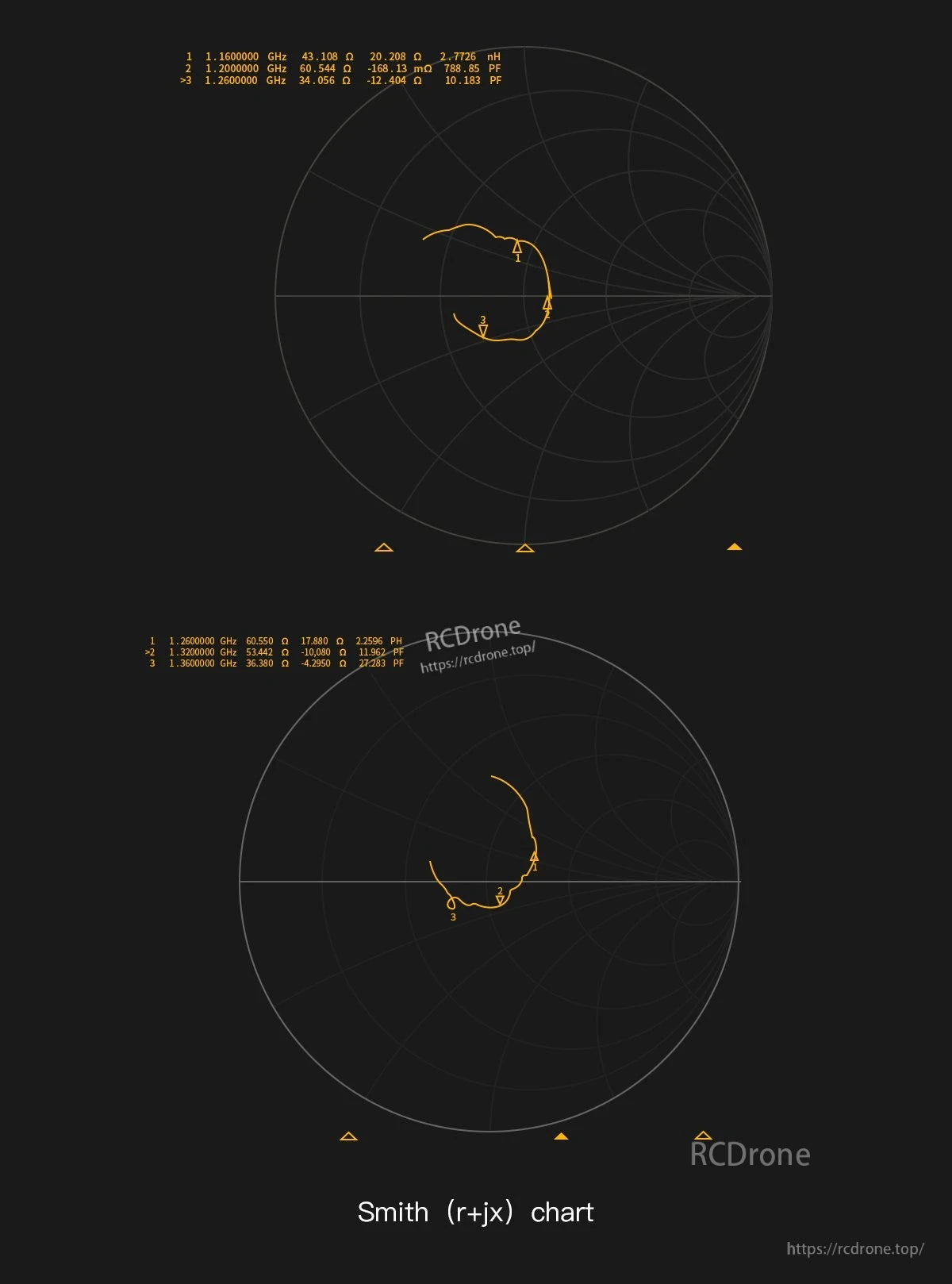

• Gráfico de Smith (r+jx) (marcadores superiores): 1.1600000GHz = 43.108 Ω, 20.208 Ω, 2.7726 nH; 1.2000000GHz = 60.544 Ω, -168.13 mΩ, 788.85 pF; 1.2600000GHz = 34.056 Ω, -12.404 Ω, 10.183 pF
• Gráfico de Smith (r+jx) (marcadores inferiores): 1.2600000GHz = 60.550 Ω, 17.880 Ω, 2.2596 pH; 1.3200000GHz = 53.442 Ω, -10.080 Ω, 11.962 pF; 1.3600000GHz = 36.380 Ω, -4.2950 Ω, 27.283 pF

O que está incluído

• 1 x antena GEPRC SOMA 1.2G/1.3G

Aplicações

• Links RF omnidirecionais que requerem polarização circular RHCP
• Configurações de transmissão de vídeo onde um VSWR ultra-baixo é desejado

Detalhes

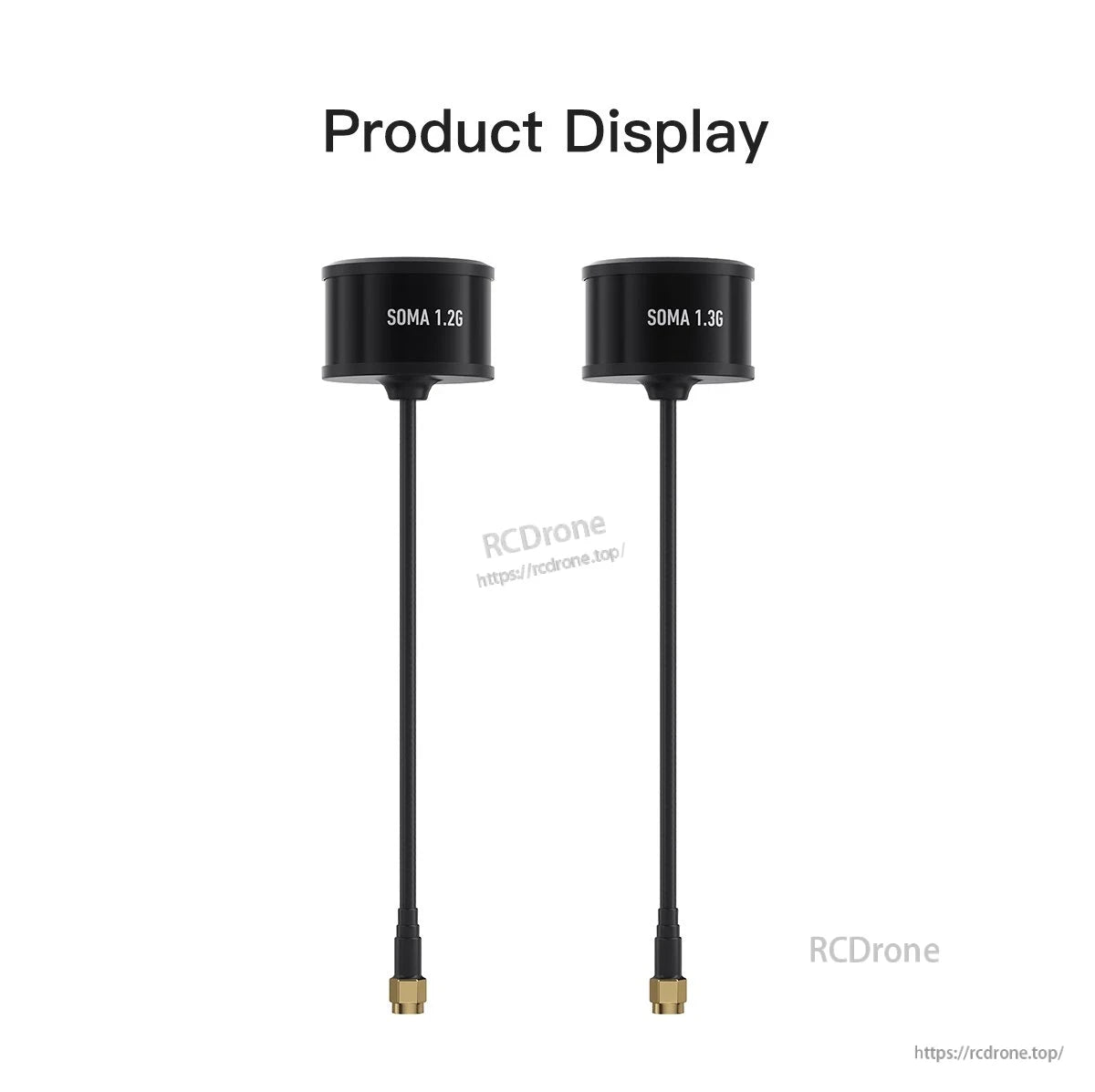

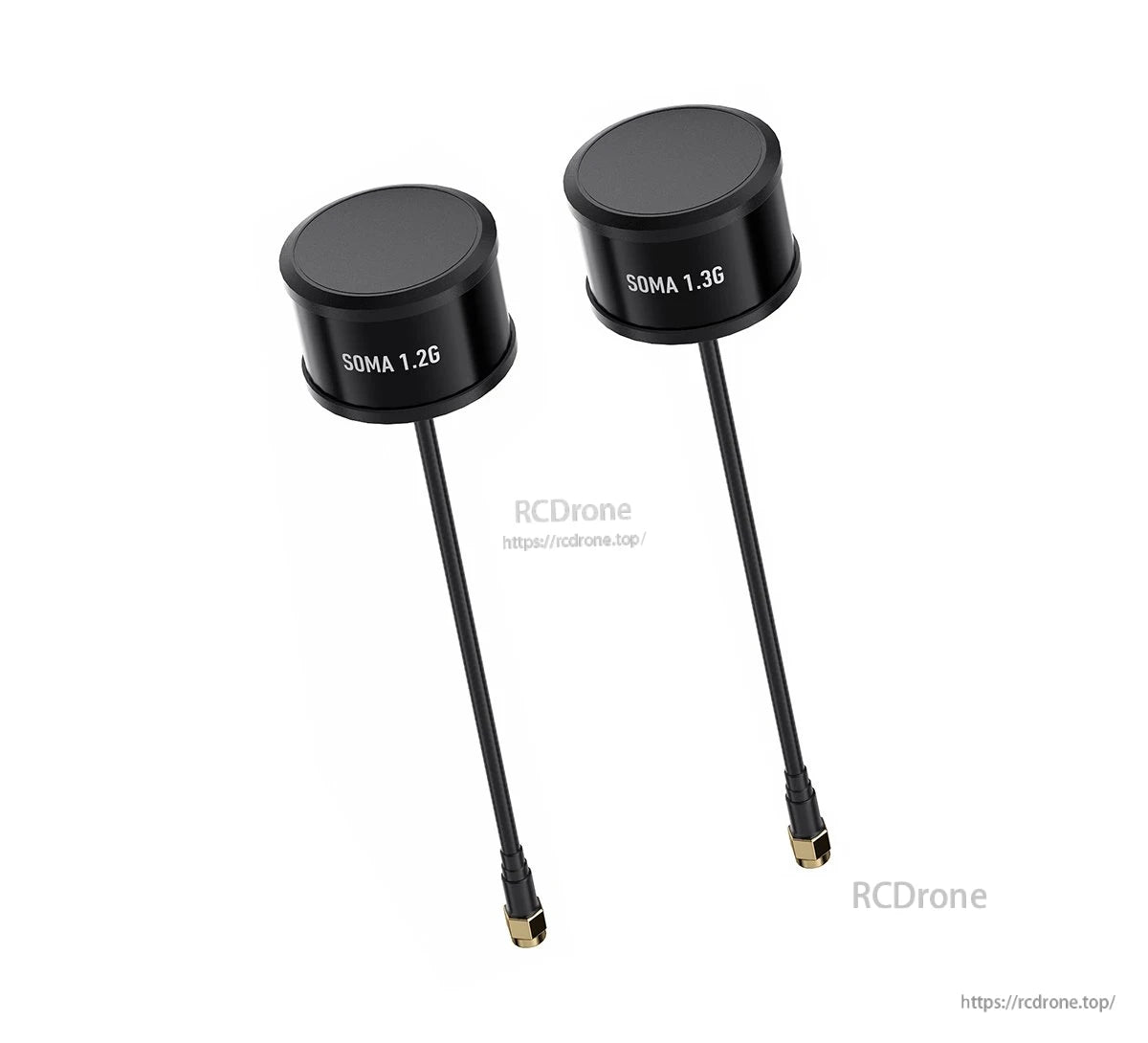

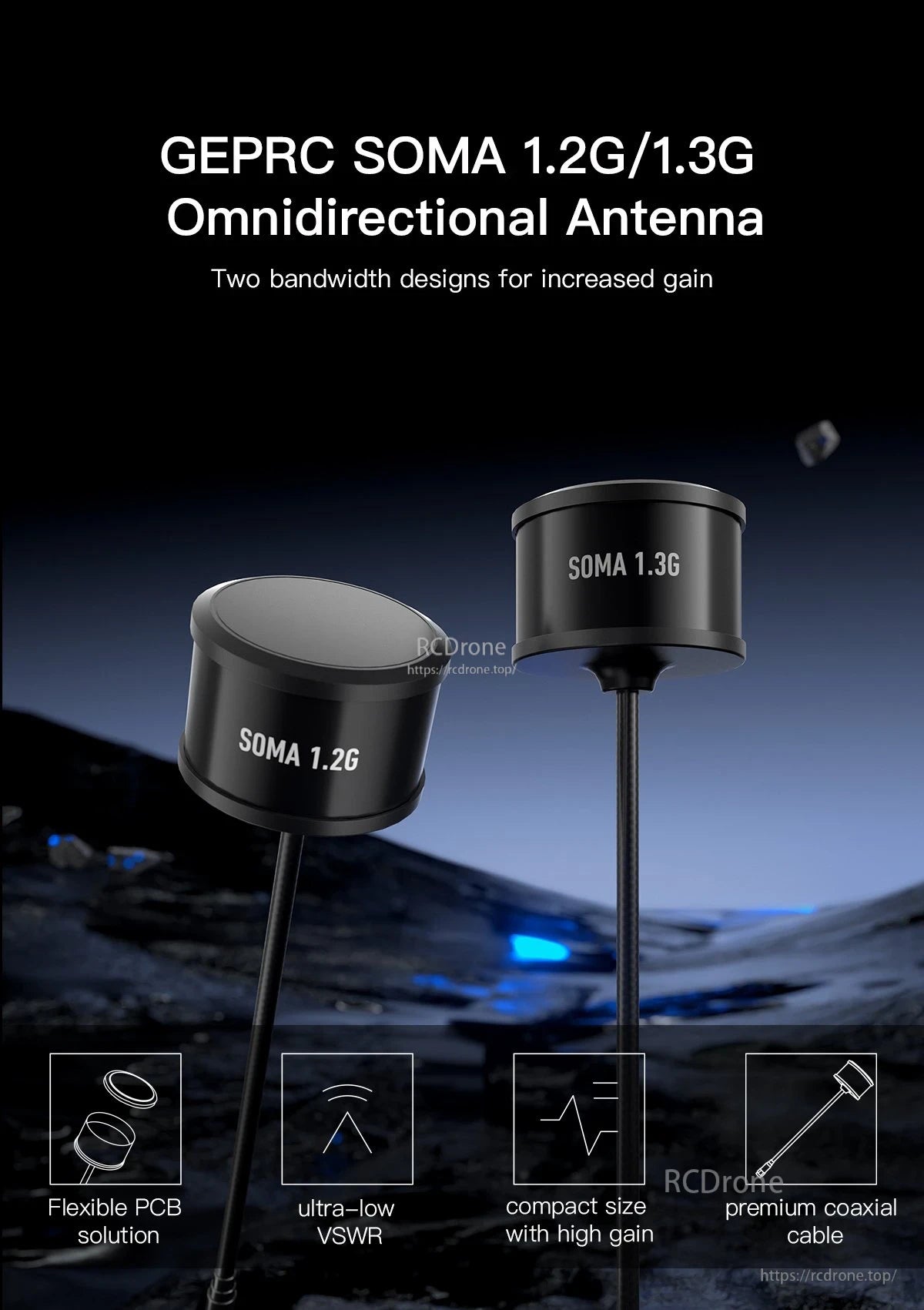

As antenas omnidirecionais GEPRC SOMA estão disponíveis nas versões 1.2G e 1.3G com um corpo compacto e cabo coaxial de alta qualidade.

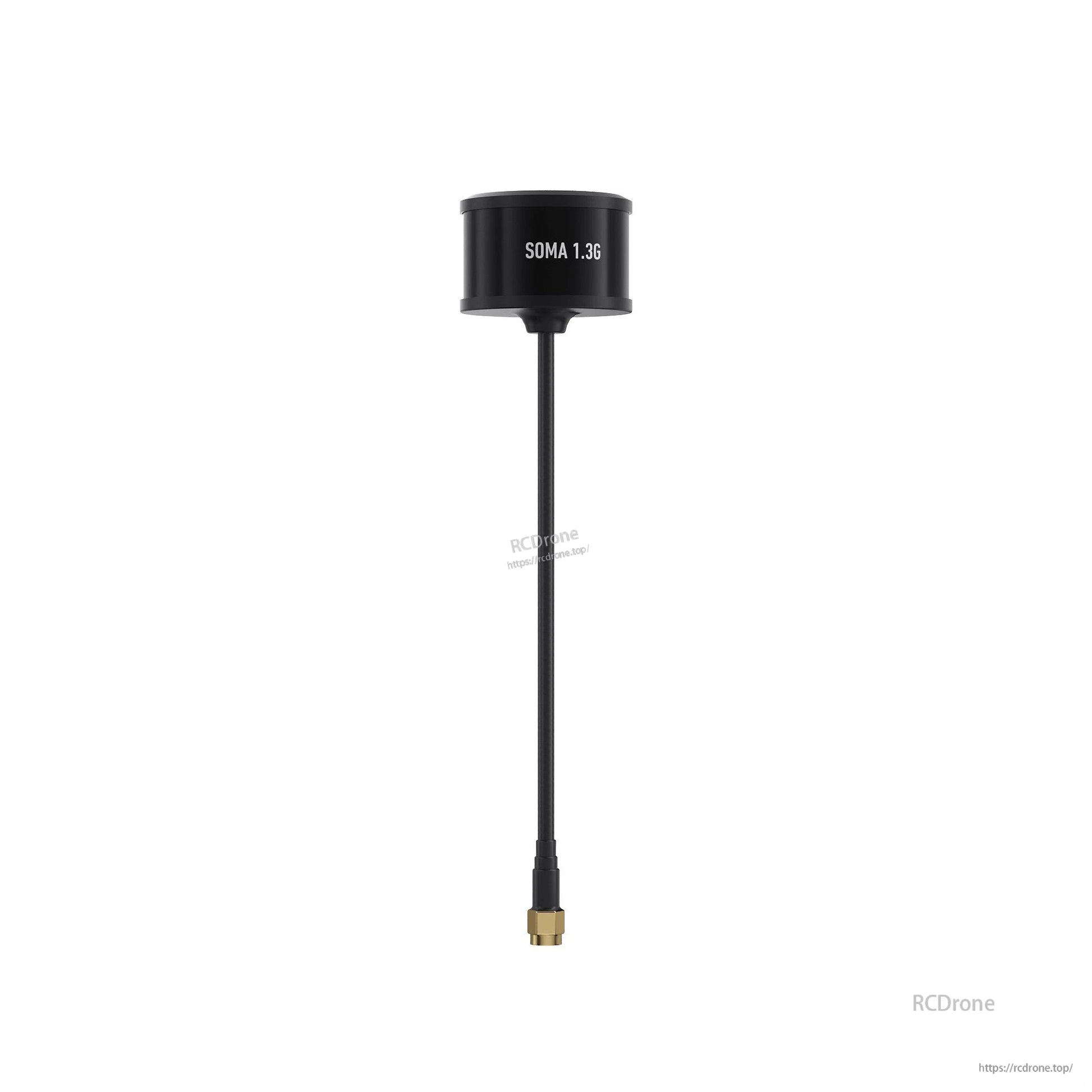

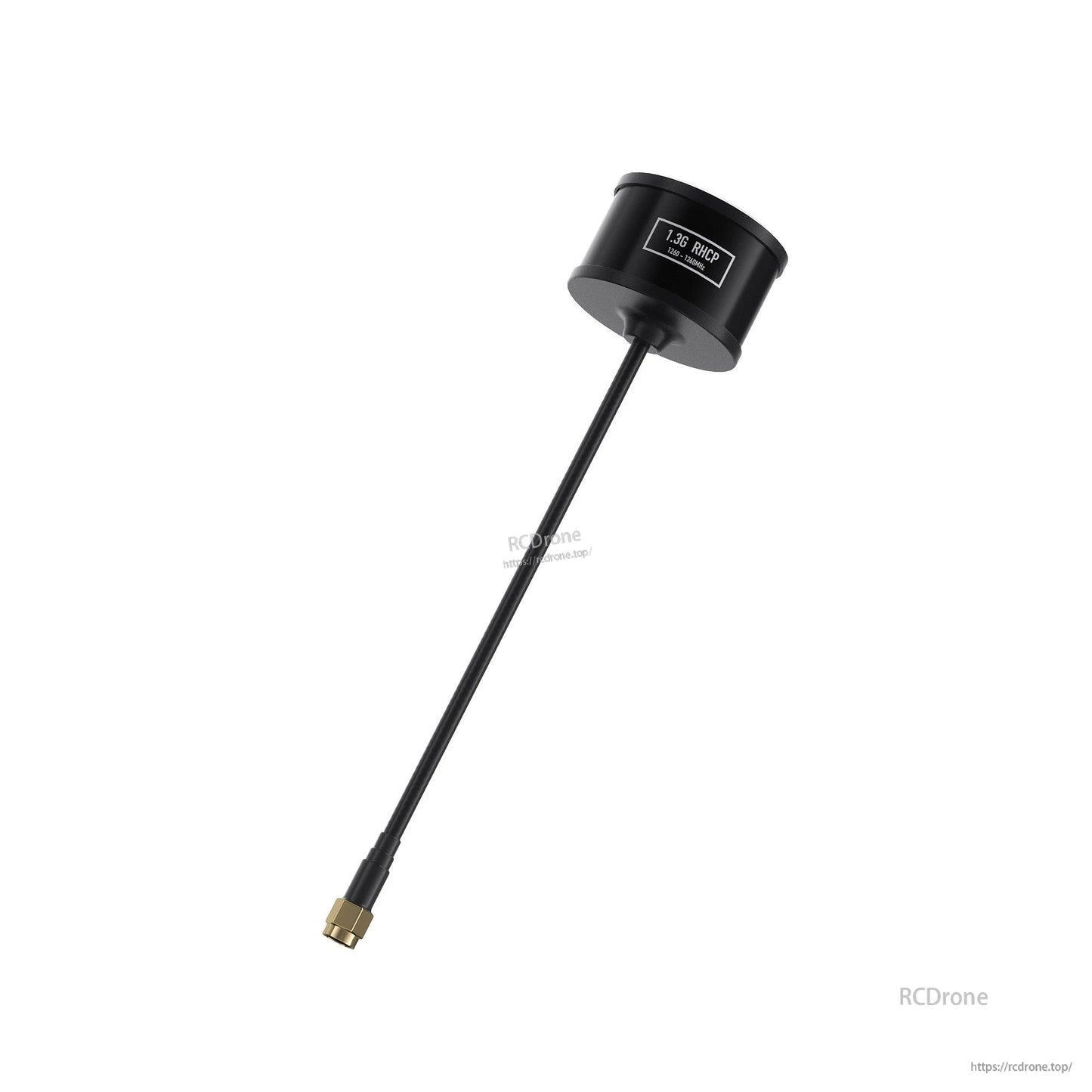

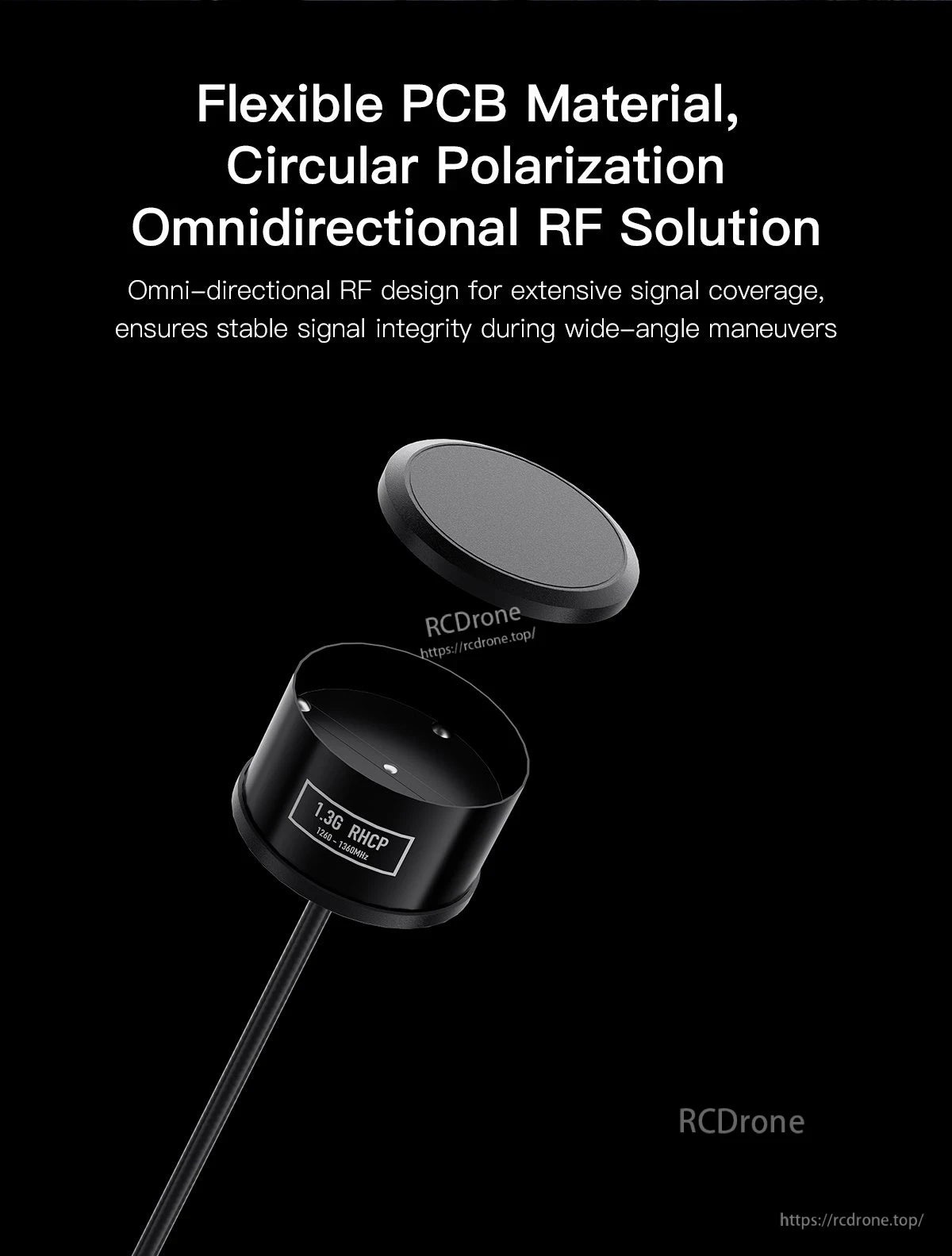

A antena GEPRC SOMA 1.3G polarizada circularmente RHCP utiliza uma caixa compacta em estilo puck com um cabo para fácil montagem.

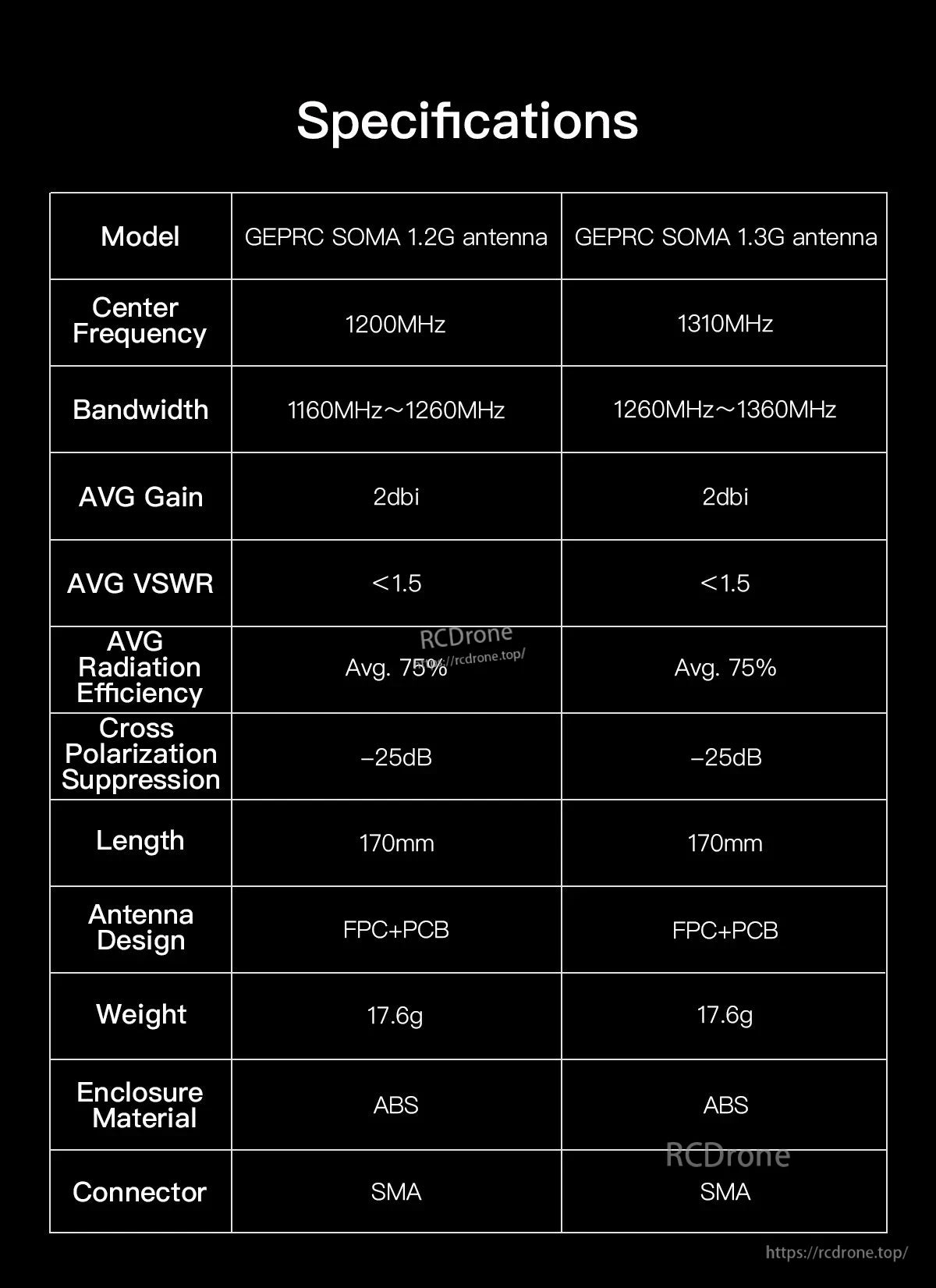

As antenas GEPRC SOMA 1.2G e 1.3G apresentam ganho médio de 2dBi, <1.5 VSWR, 170mm de comprimento, 17.6g de peso e um conector SMA.

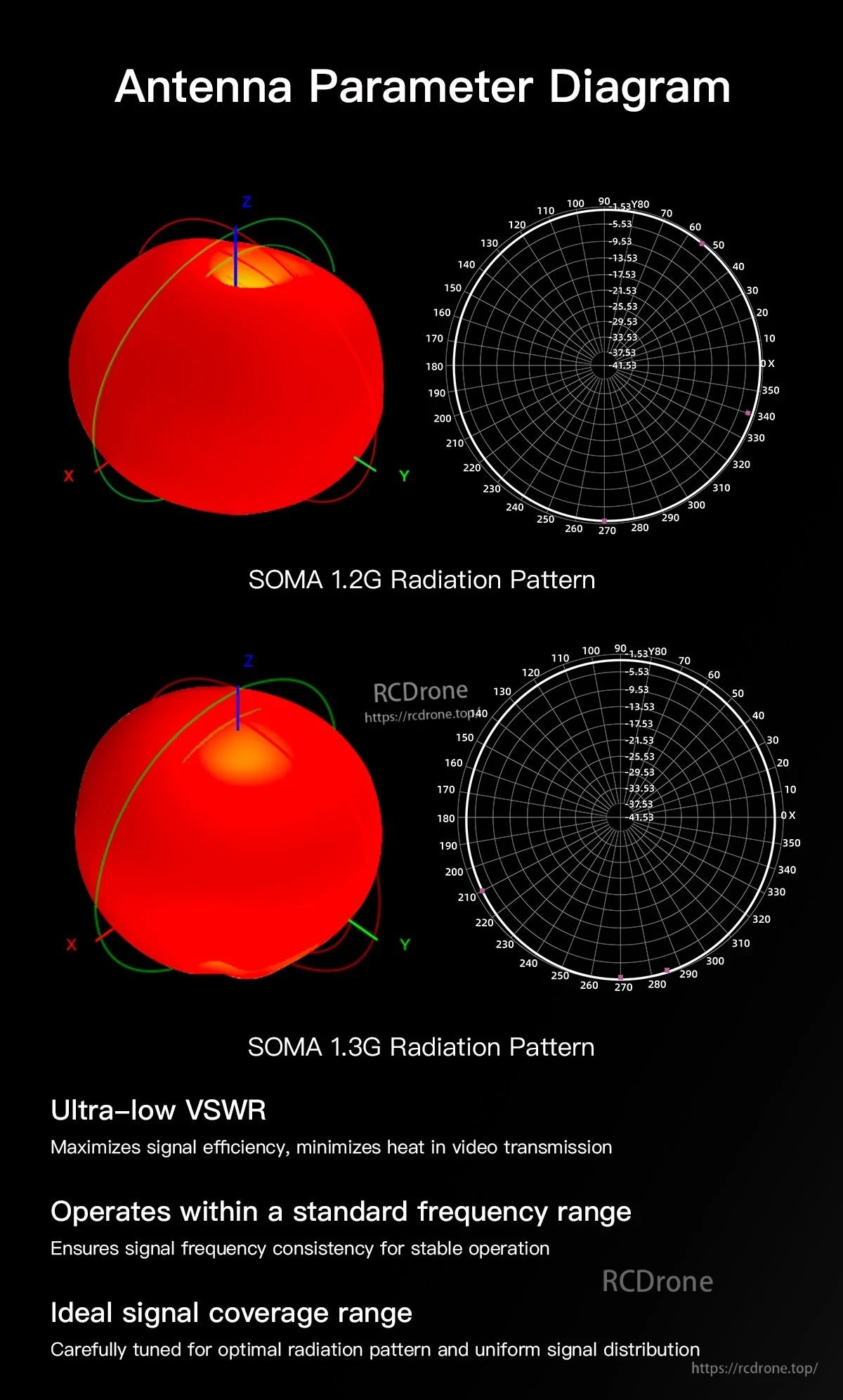

A GEPRC antena SOMA 1.2G/1.3G é ajustada para operação de frequência estável com VSWR ultra-baixo e distribuição uniforme do sinal.

A antena GEPRC SOMA 1.2G/1.3G tem a sintonização VSWR plotada entre aproximadamente 1.16–1.36 GHz para verificar a correspondência na sua frequência alvo.

Os valores de perda de retorno são fornecidos entre aproximadamente 1.16–1.36 GHz para ajudar a ajustar a antena GEPRC SOMA 1.2G/1.3G à sua configuração.

A antena GEPRC SOMA 1.2G/1.3G é caracterizada com um gráfico de Smith plotado entre aproximadamente 1.16–1.36 GHz para correspondência de impedância.

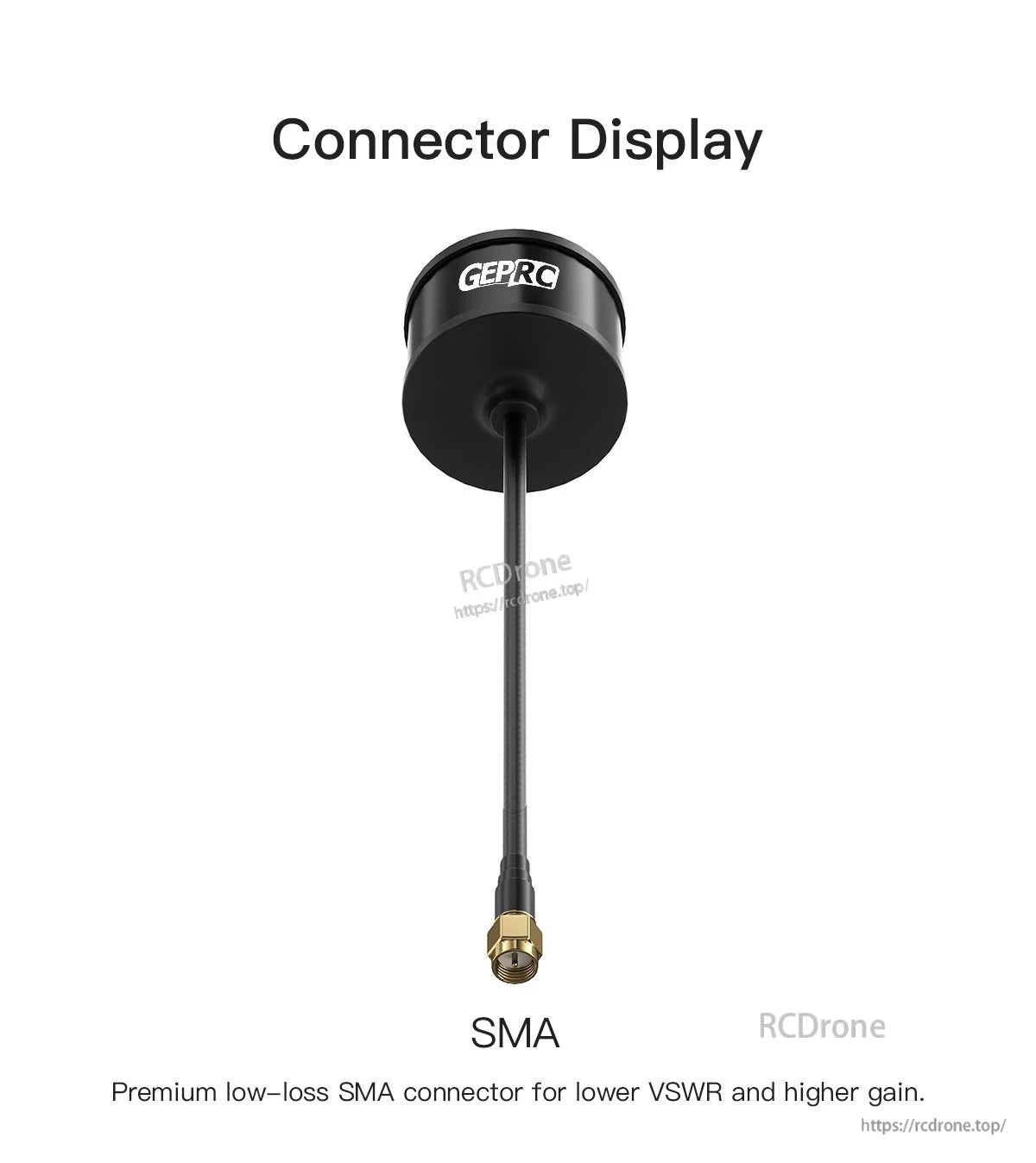

A antena GEPRC SOMA 1.2G/1.3G utiliza um conector SMA em um cabo coaxial curto para montagem e ligação simples.

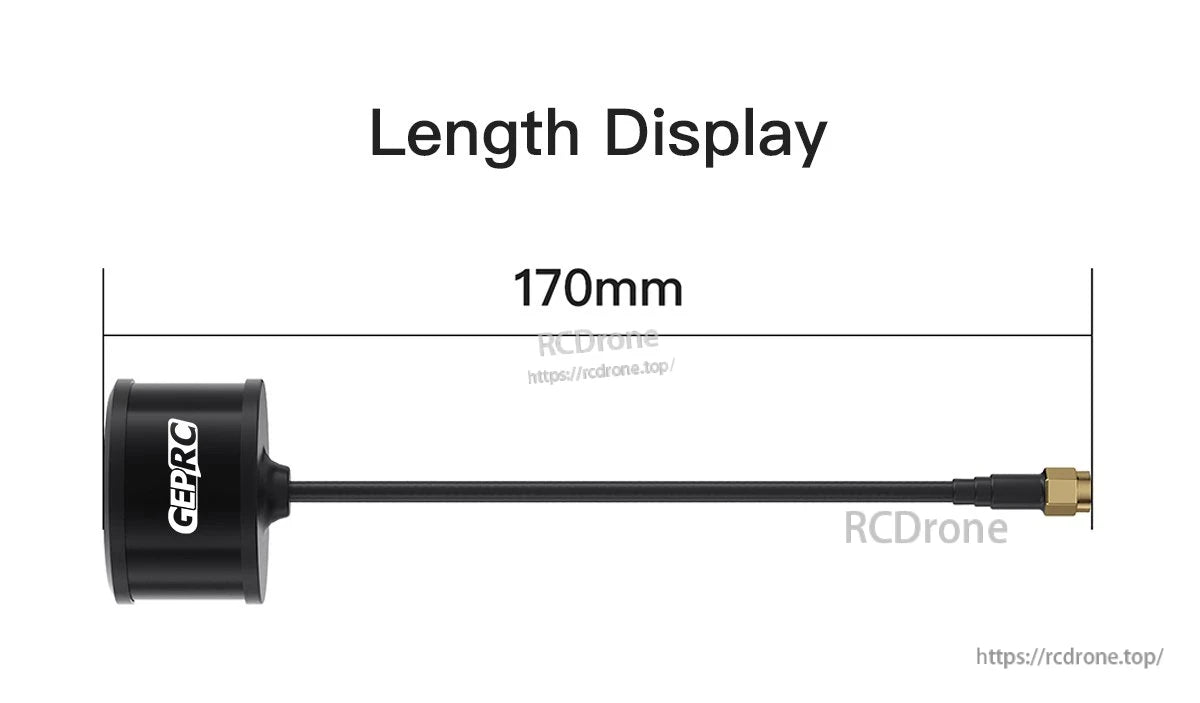

A antena GEPRC SOMA apresenta um cabo coaxial de 170mm com um conector roscado para montagem e roteamento flexíveis.

As antenas GEPRC SOMA estão disponíveis nas versões SOMA 1.2G e SOMA 1.3G com um cabo coaxial longo e uma caixa compacta.

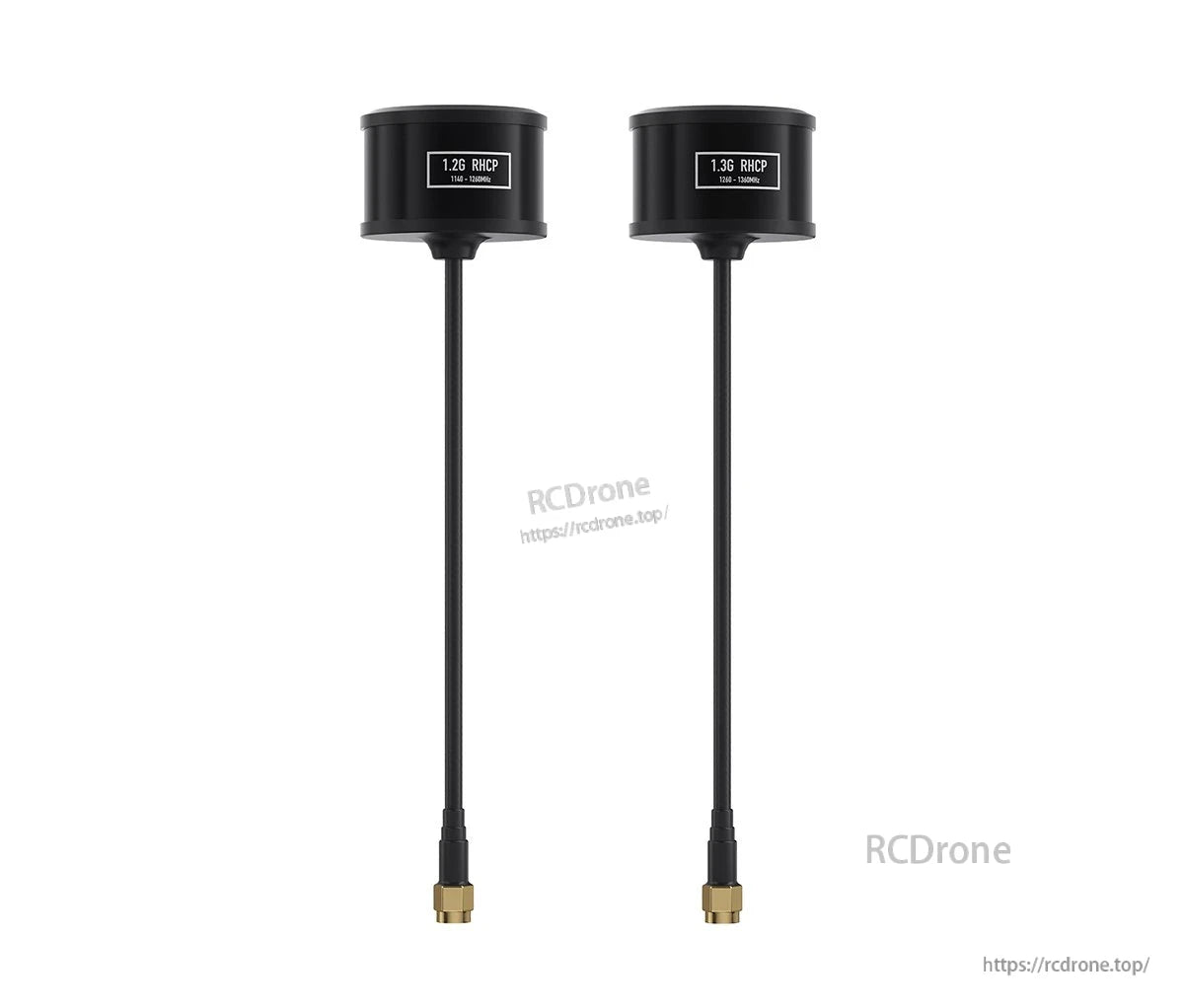

As antenas GEPRC SOMA RHCP estão rotuladas para as bandas 1.2G (1140–1280MHz) e 1.3G (1280–1360MHz) e utilizam um cabo coaxial longo com um conector SMA.

As antenas GEPRC SOMA apresentam carcaças cilíndricas compactas com longos cabos coaxiais para montagem flexível.

As antenas GEPRC SOMA RHCP nas versões de 1.2G ou 1.3G utilizam um cabo coaxial com um conector SMA para uma ligação simples ao VTX.
