Antena Direcional de Painel Plano GEPRC SOMA 3.3G RHCP 3.0-3.5GHz 17dBi SMA Suporte 1/4
Antena Direcional de Painel Plano GEPRC SOMA 3.3G RHCP 3.0-3.5GHz 17dBi SMA Suporte 1/4
GEPRC
Não foi possível carregar a disponibilidade de recolha
Visão Geral
A Antena Direcional de Painel Plano GEPRC SOMA 3.3G é uma antena direcional de painel plano construída com um design de PCB RF de dupla camada para recepção de sinal estável e alcance de transmissão ampliado. Apresenta uma estrutura compacta e ultra-fina, uma base de liga de alumínio 1/4 para compatibilidade com suportes/tripés, e um conector SMA de alta qualidade para melhorar a eficiência de transmissão.
Principais Características
- Tamanho compacto com ganho superior de até 17dBi
- Design suave e ultra-fino
- Estrutura de antena de PCB de dupla camada
- Baixo VSWR com alto ganho (Média. SWR < 1.47)
- Base de montagem 1/4 (liga de alumínio)
- Conector SMA de alta qualidade (rosca externa, orifício interno)
- Cada antena é testada com um analisador de espectro para verificar a conformidade do VSWR
Para questões de compatibilidade de suportes ou instalação, contacte support@rcdrone.top or visite https://rcdrone.top/.
Especificações
| Modelo | Antena Direcional Patch GEPRC SOMA 3.3G |
| Frequência Central | 3.25GHz |
| Largura de Banda | 3.0GHz~3.5GHz |
| Polarização | RHCP |
| Ganho Médio | 17dBi |
| Relação Axial | <= 3 |
| SWR Médio | < 1.47 |
| Eficiência de Radiação | Média 85% |
| Supressão de Polarização Cruzada | -25dB |
| Largura do Feixe | 32deg @ 3dB (H/V) |
| Dimensão Total | 203.5mm x 203.5mm x 20mm |
| Peso | 293g |
| Material da Carcaça | ABS |
| Tipo de Conector | SMA (rosca externa, furo interno) |
| Comprimento do Cabo Coaxial | 400mm |
Diagrama de Parâmetros da Antena (Pontos Medidos)
| Diagrama de Parâmetro SWR | |
| 3.0000000 GHz | 1.6902 |
| 3.1000000 GHz | 1.3017 |
| 3.2000000 GHz | 1.1820 |
| 3.3000000 GHz | 1.3256 |
| 3.4000000 GHz | 1.5575 |
| 3.5000000 GHz | 1.6608 |
| Diagrama de Perda de Retorno | |
| 3.0000000 GHz | -11.914 dB |
| 3.1000000 GHz | -17.749 dB |
| 3.2000000 GHz | -21.428 dB |
| 3.3000000 GHz | -16.988 dB |
| 3.4000000 GHz | -13.197 dB |
| 3.5000000 GHz | -12.152 dB |
| Gráfico de Smith | |||
| 3.0000000 GHz | 62.728 Ω | 26.578 Ω | 1.4100 nH |
| 3.1000000 GHz | 61.391 Ω | 9.1639 Ω | 470.48 pH |
| 3.2000000 GHz | 52.329 Ω | 8.3355 Ω | 414.57 pH |
| 3.3000000 GHz | 45.991 Ω | 13.124 Ω | 632.97 pH |
| 3.4000000 GHz | 50.005 Ω | 22.377 Ω | 1.0475 nH |
| 3.5000000 GHz | 62.376 Ω | 25.672 Ω | 1.1674 nH |
O que está incluído
- 1 x Antena Direcional Patch SOMA 3.3G
Aplicações
- Recepção de sinal direcional e extensão do alcance de transmissão
- Instalações fixas usando suportes/tripés de 1/4
Detalhes

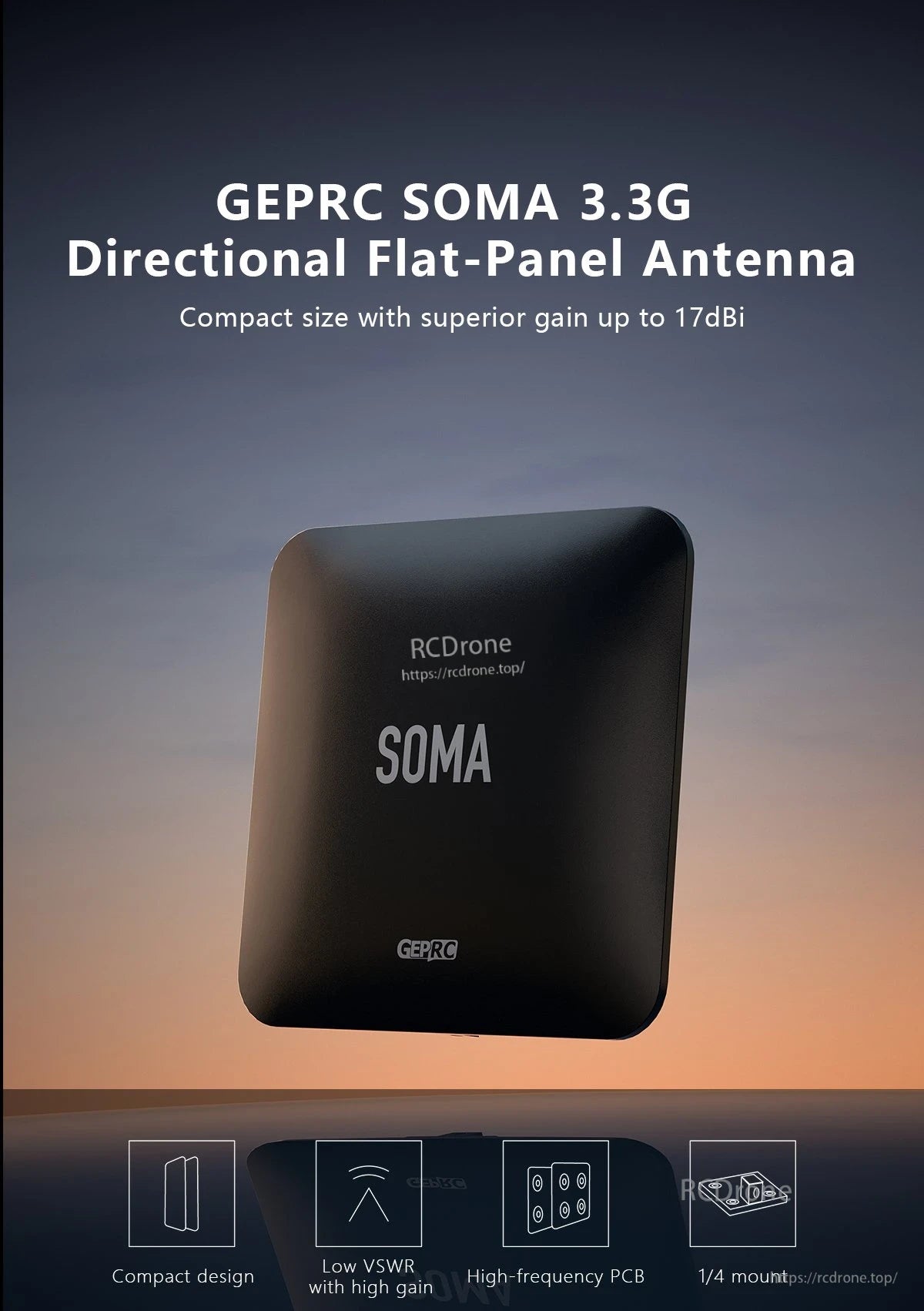

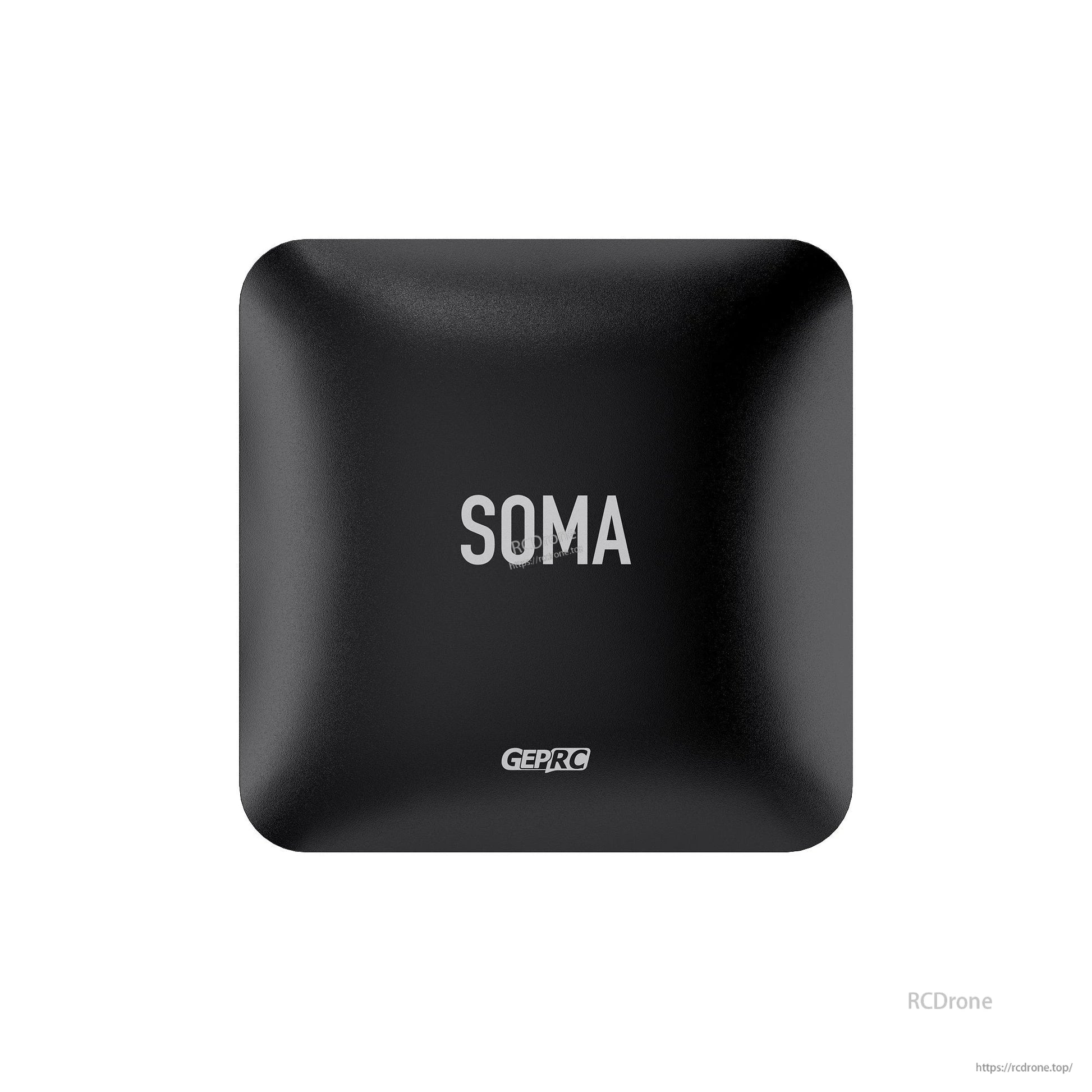

A antena plana direcional GEPRC SOMA 3.3G combina um design compacto com um suporte de 1/4 e baixo VSWR, com ganho de até 17dBi.

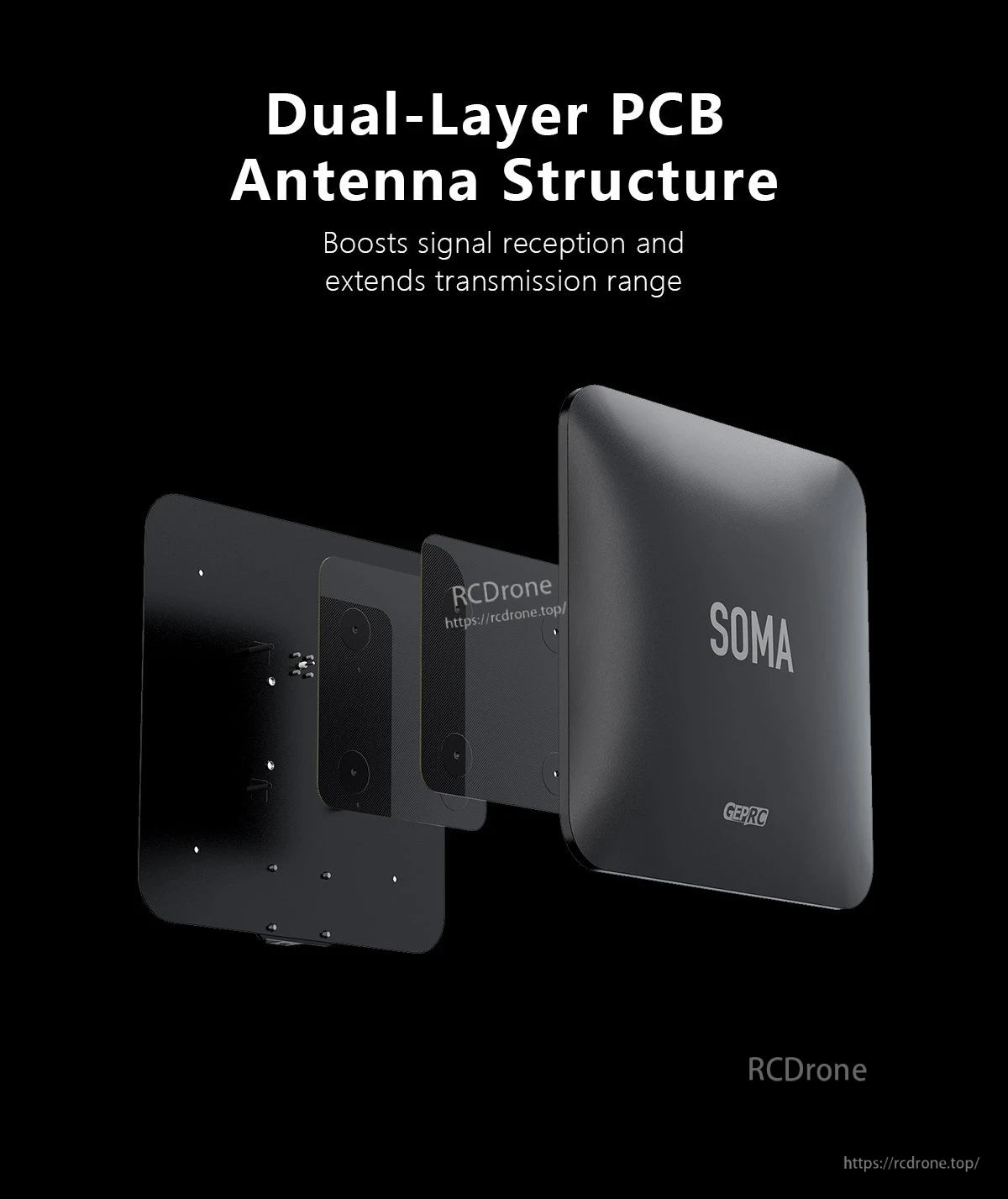

A antena plana GEPRC SOMA utiliza uma estrutura de PCB de dupla camada dentro de uma carcaça de painel direcional slim.

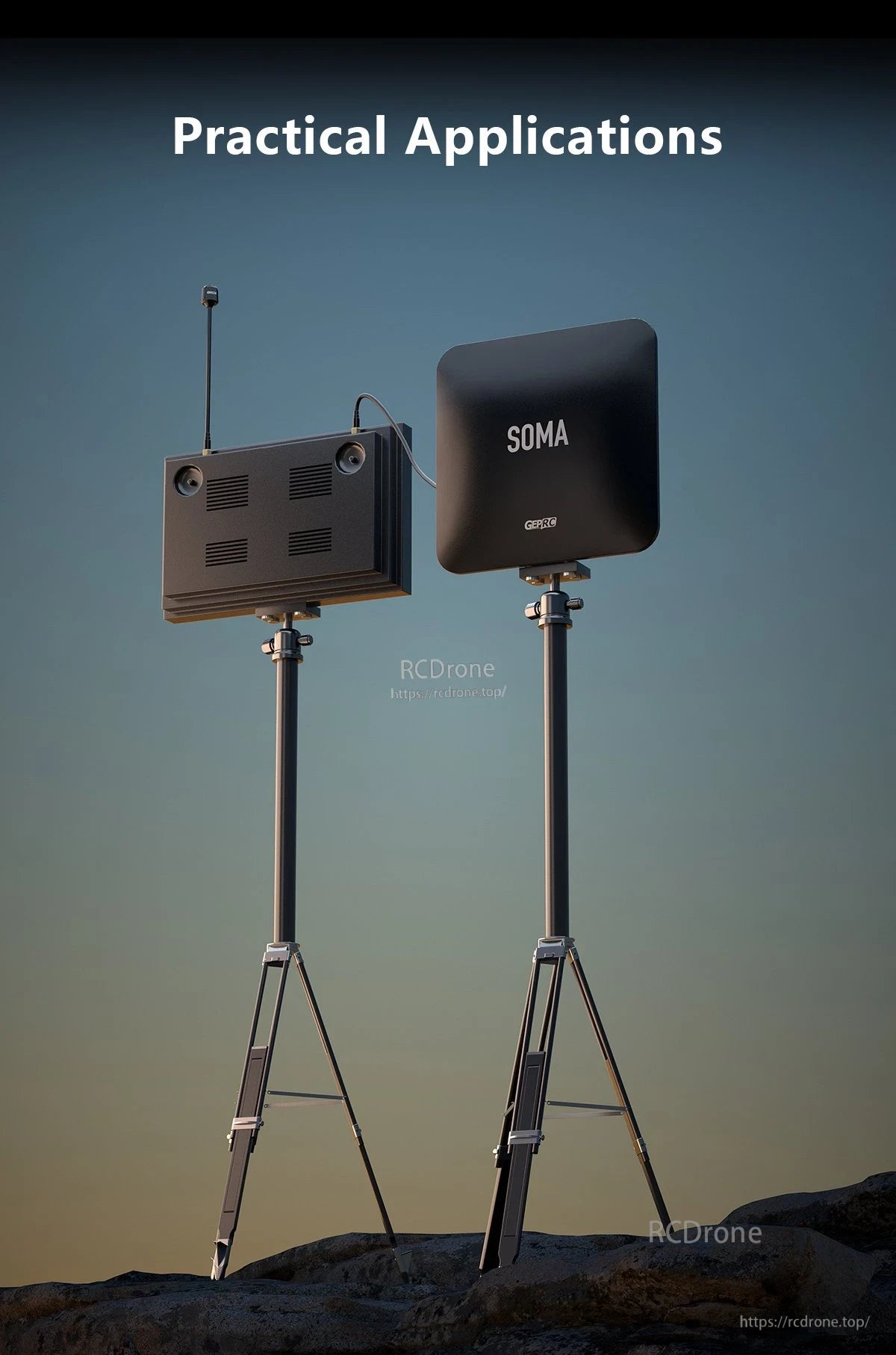

A antena plana GEPRC SOMA monta facilmente em um tripé para colocação estável da estação terrestre e mira simples.

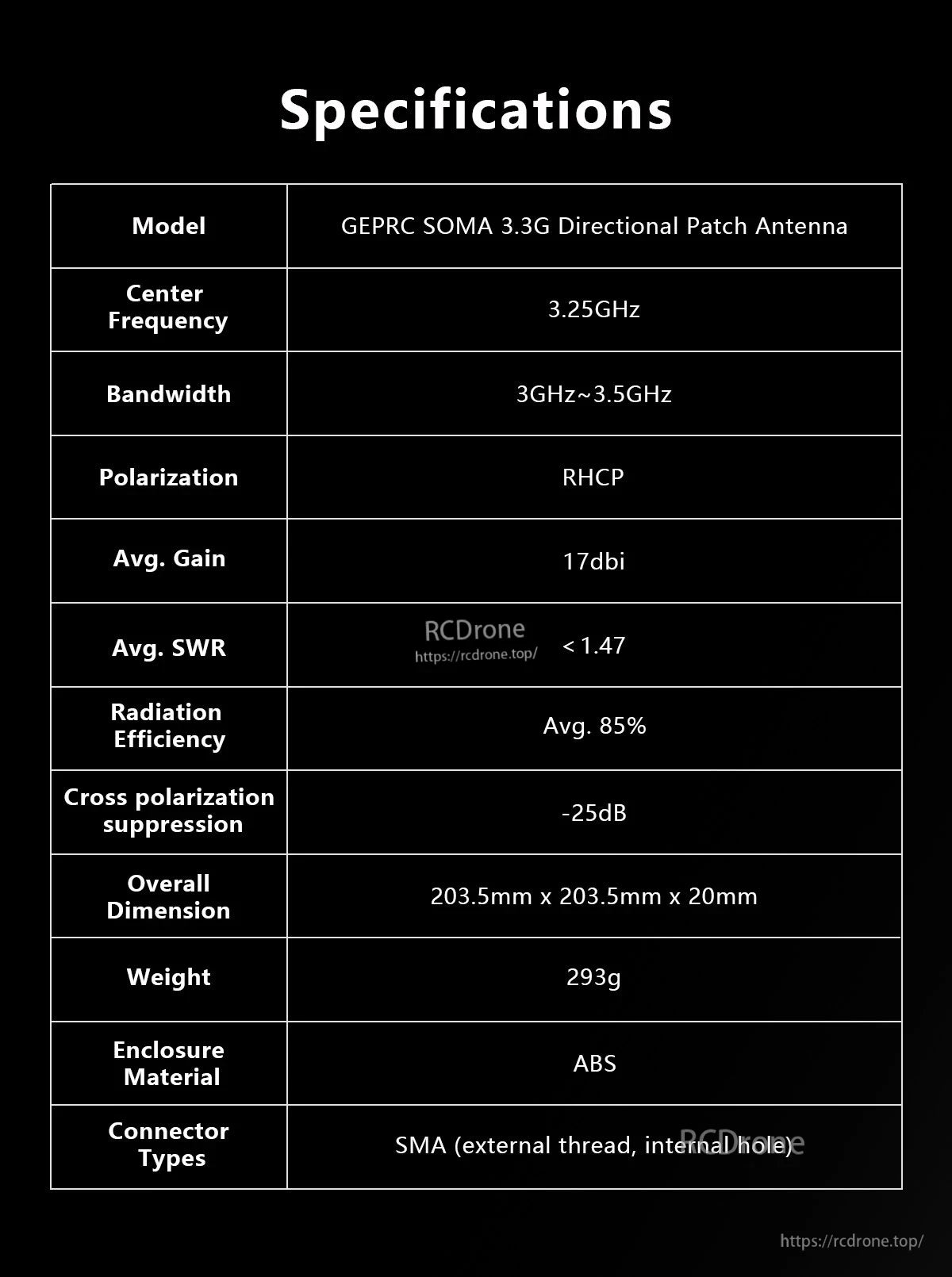

As especificações da antena patch direcional GEPRC SOMA 3.3G listam um 3.Frequência central de 25GHz, polarização RHCP, ganho médio de 17dBi e um conector SMA.

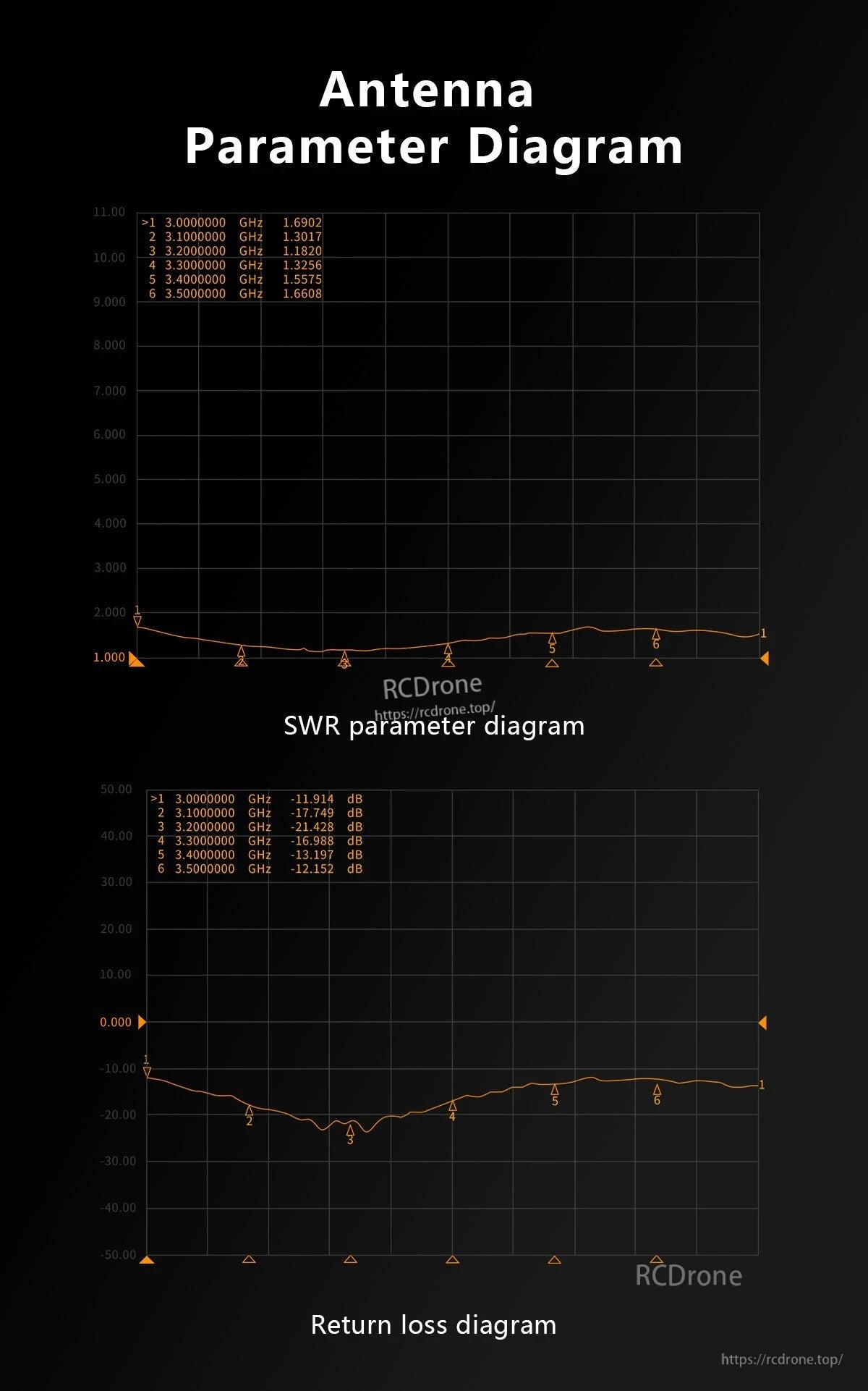

A antena GEPRC SOMA 3.3G tem SWR e perda de retorno plotados na faixa de 3.0–3.5 GHz para ajudar a verificar a correspondência e o desempenho do sinal.

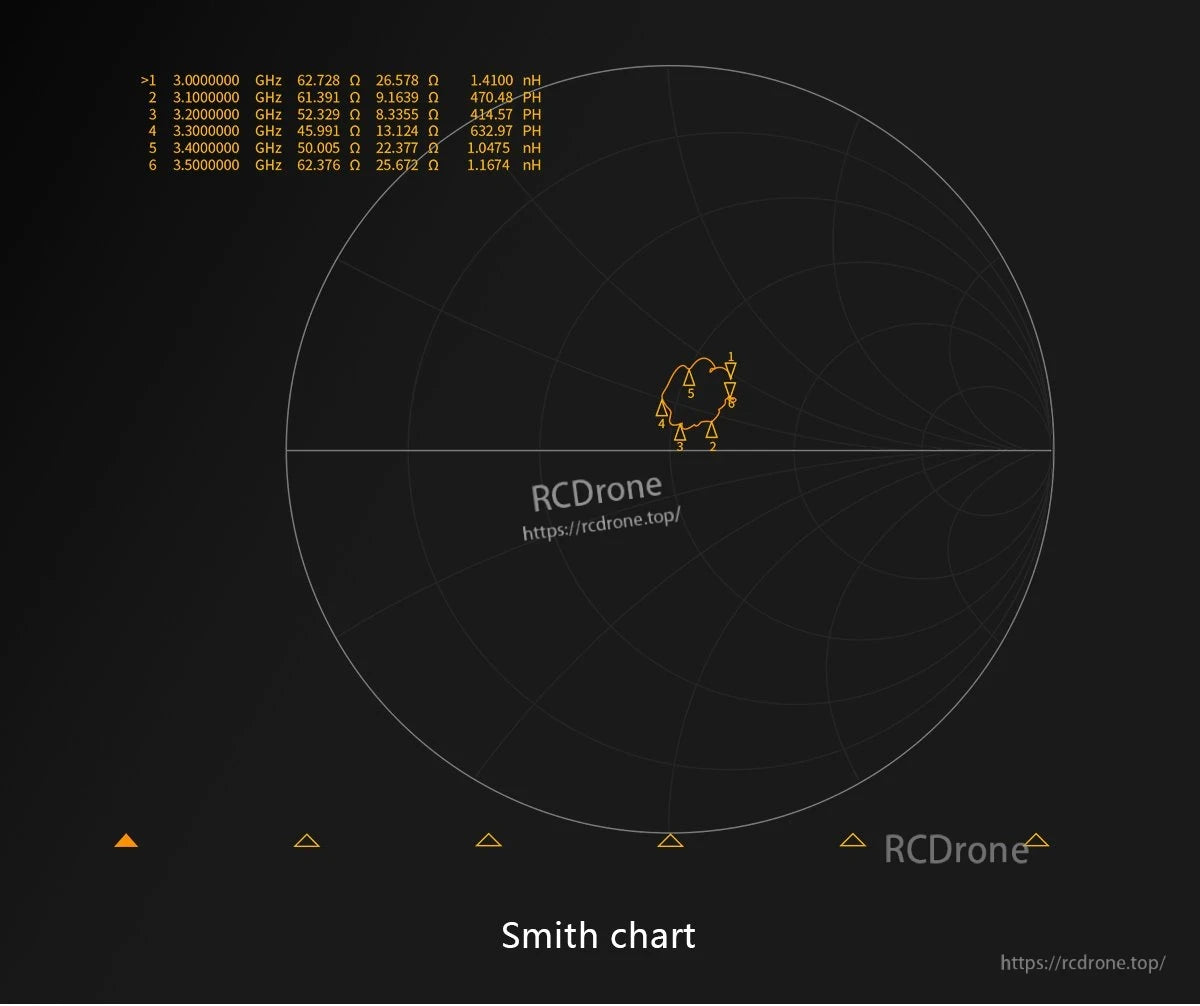

O gráfico de impedância de Smith cobre 3.0–3.5 GHz para ajudar a verificar a correspondência da antena direcional plana GEPRC SOMA 3.3G.

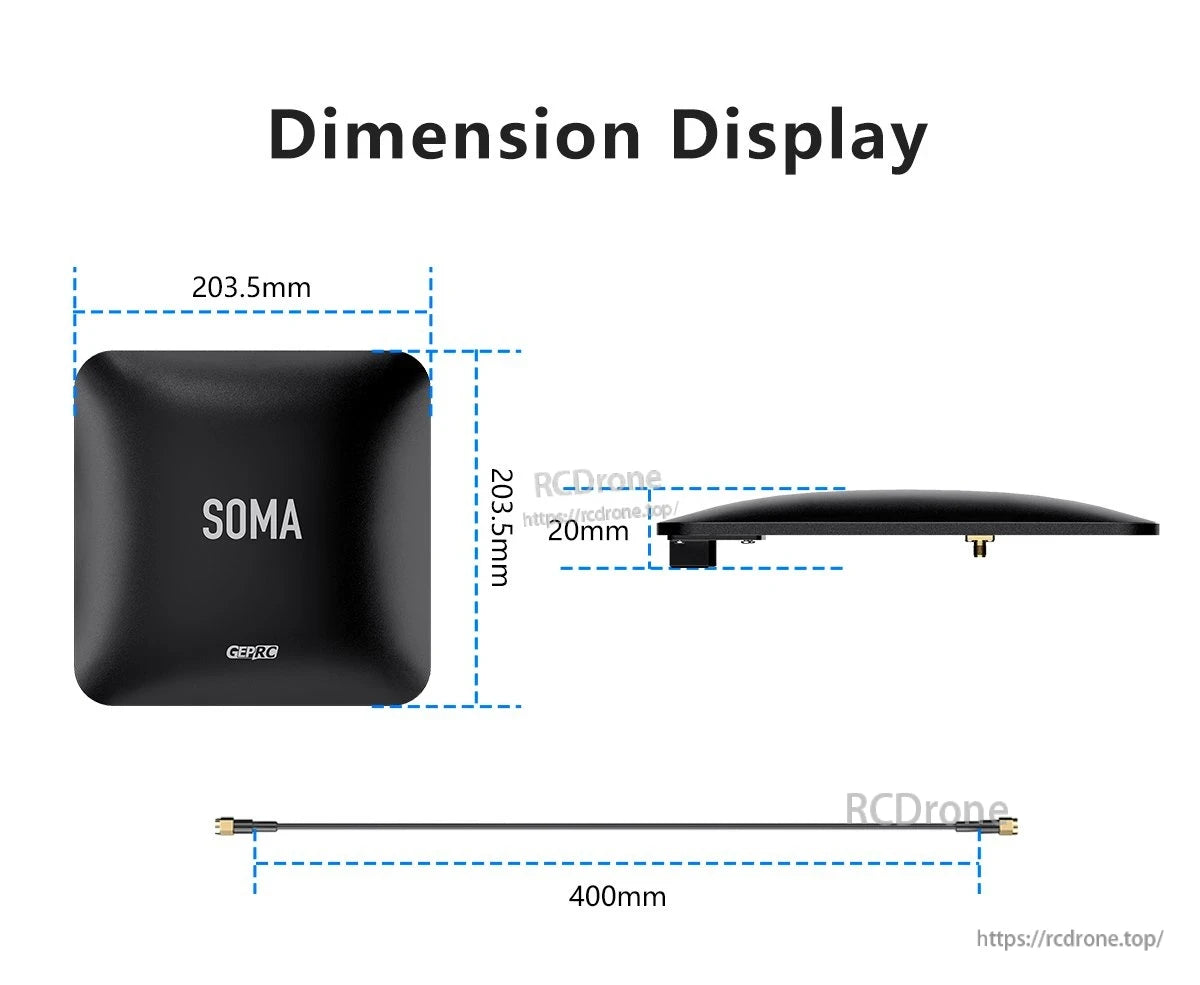

A antena plana GEPRC SOMA mede 203.5 × 203.5 mm, tem cerca de 20 mm de espessura e inclui um cabo coaxial de 400 mm para montagem flexível.

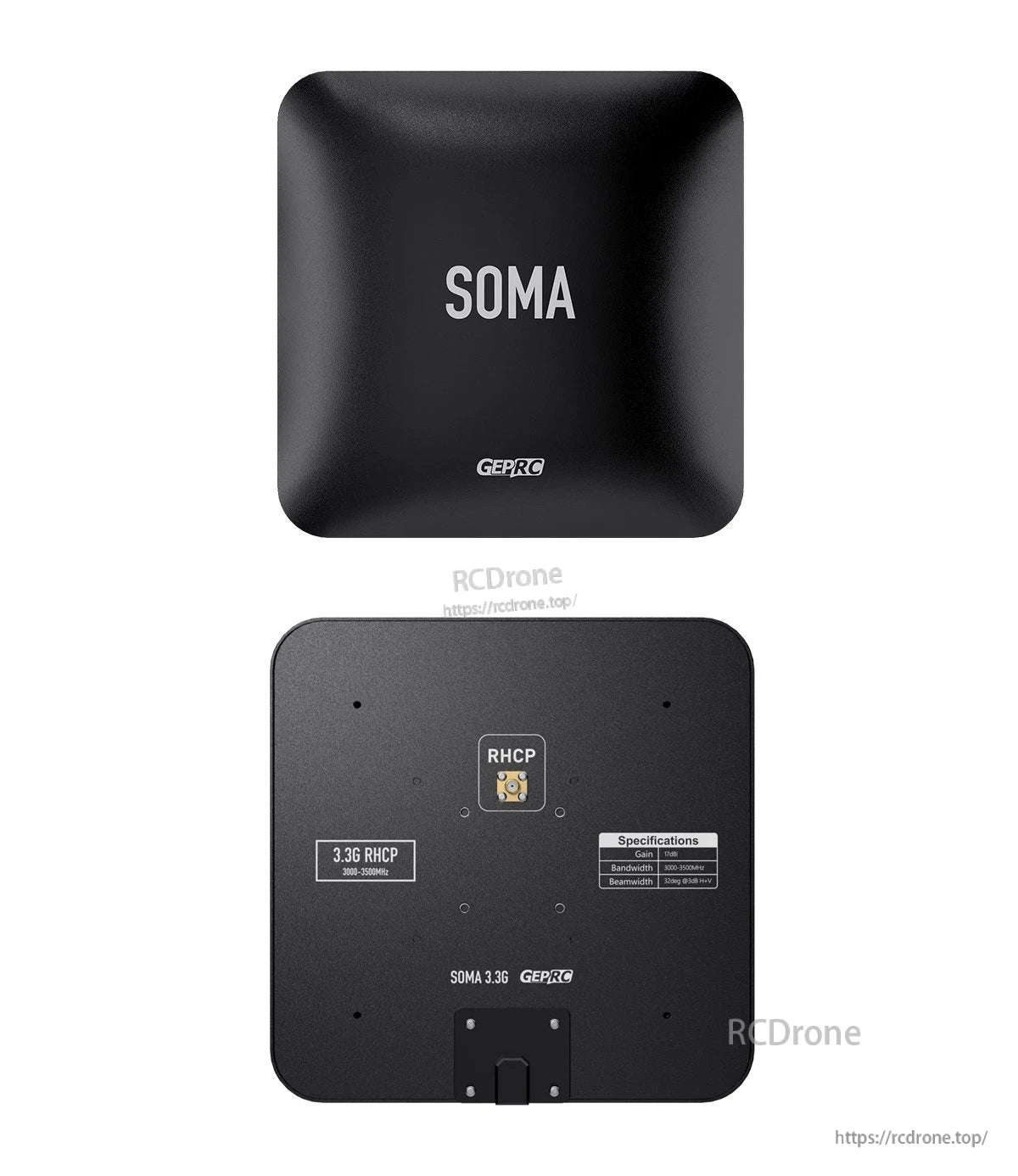

A antena plana direcional GEPRC SOMA 3.3G possui um conector RHCP e é rotulada para uso de 3000–3500MHz.

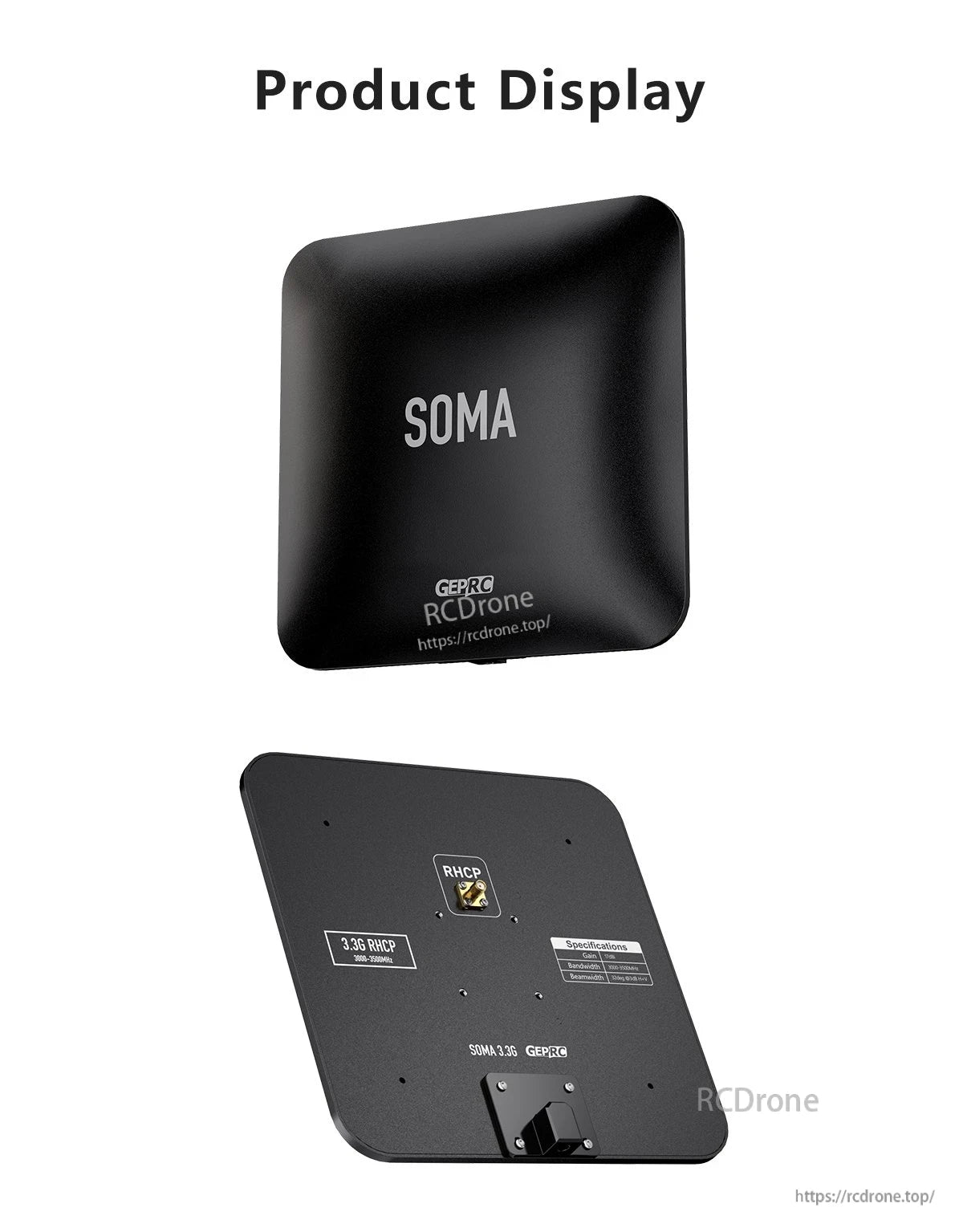

A antena plana GEPRC SOMA 3.3G é rotulada 3000–3500MHz e utiliza um conector RHCP com um suporte de montagem traseiro para mira fixa.

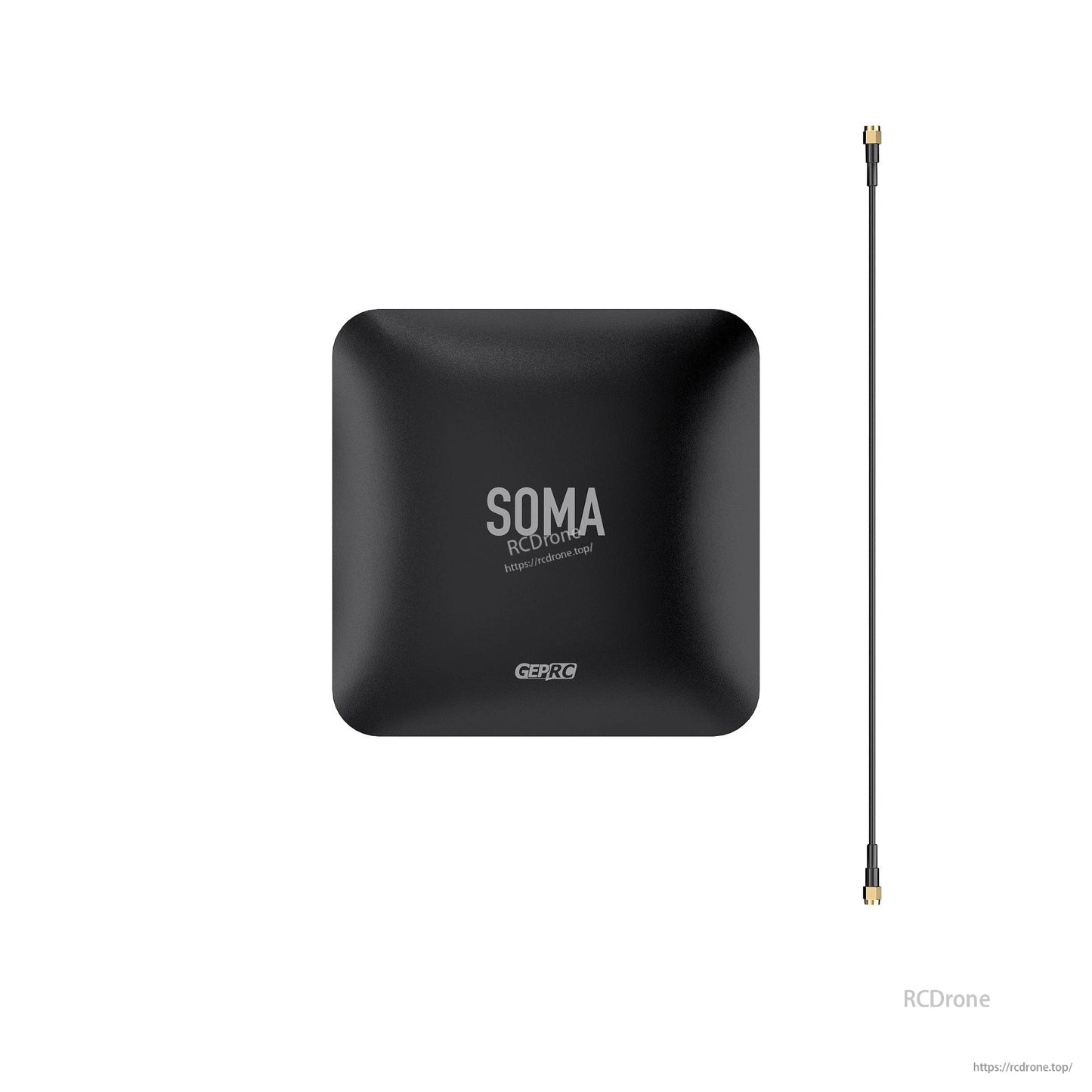

A antena plana direcional GEPRC SOMA inclui um cabo coaxial longo para ajudar a posicionar o painel onde você precisar.
