Antena Direcional GEPRC 868M/915M Moxon 860-930MHz 4dBi SMA para Módulos ELRS TX
Antena Direcional GEPRC 868M/915M Moxon 860-930MHz 4dBi SMA para Módulos ELRS TX
GEPRC
Não foi possível carregar a disponibilidade de recolha
Visão Geral
A Antena Moxon GEPRC 868M/915M é uma antena direcional projetada para módulos TX ELRS, proporcionando um sinal focado para maior alcance e clareza. Com ganho mais elevado e qualidade de sinal melhorada, suporta um desempenho de link de controle fiável em ambientes desafiadores.
Principais Características
- Design de antena Moxon direcional para transmissão focada
- Ampla faixa de frequência de operação: 860-930MHz
- Ganho de 4dBi
- VSWR médio: <1.5
- Eficiência de radiação média: 80%
- Polarização linear
- Conector SMA (rosca interna, pino interno)

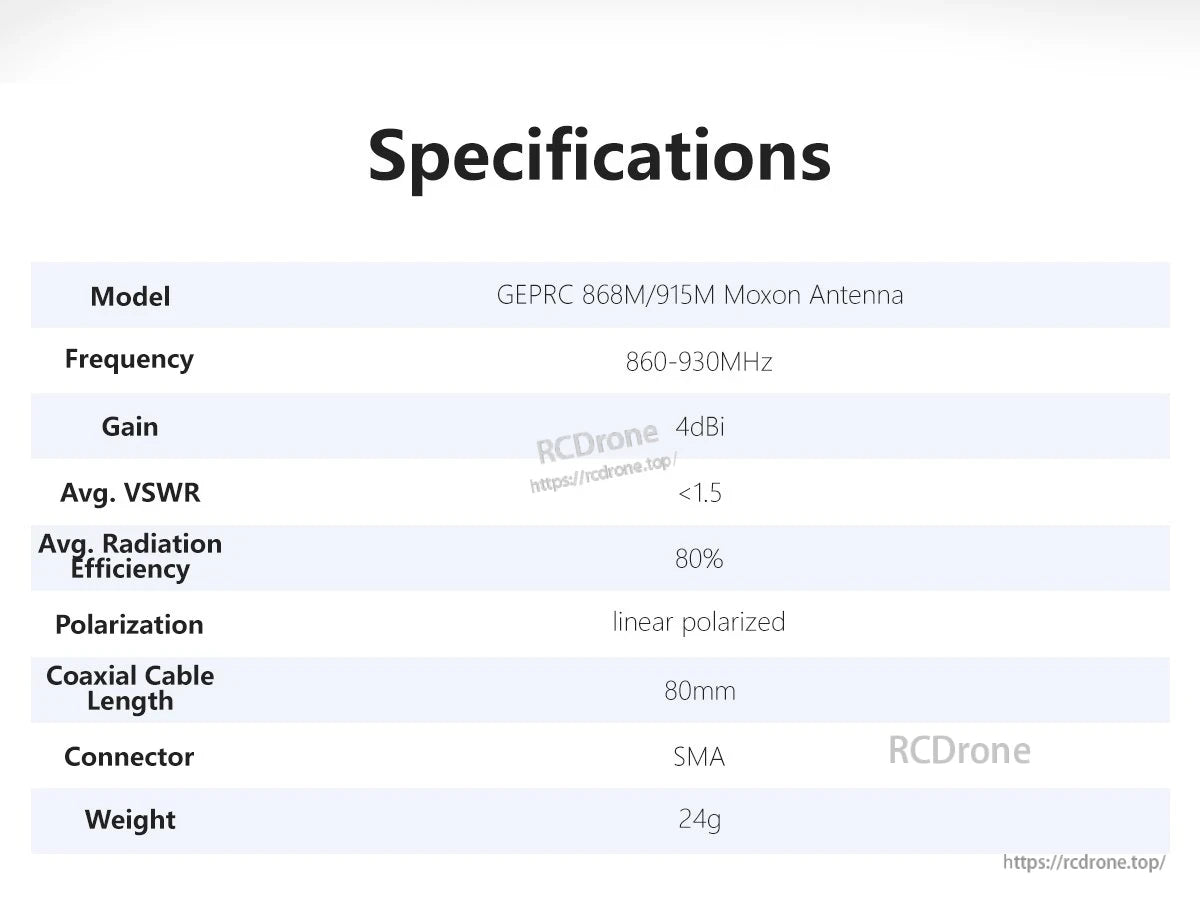

Especificações
| Modelo | Antena Moxon GEPRC 868M/915M |
| Frequência | 860-930MHz |
| Ganho | 4dBi |
| VSWR médio | <1.5 |
| Média.eficiência de radiação | 80%< |
| Polarização | polarização linear |
| Comprimento do cabo coaxial | 80mm |
| Conector | SMA (rosca interna, pino interno) |
| Peso | 24g |
| Comprimento (corpo da antena) | 139mm |
| Altura (corpo da antena) | 45mm |
Dados de Teste (dos gráficos)
| VSWR @ 868.00000 MHz | 1.3710 |
| VSWR @ 915.00000 MHz | 1.0748 |
| Perda de retorno @ 868.00000 MHz | -16.115 dB |
| Perda de retorno @ 915.00000 MHz | -28.862 dB |
| Marcador do gráfico de Smith (r+jx) @ 868.00000 MHz | 61.306 Ω, 13.410 |
| Marcador do gráfico de Smith (r+jx) @ 915.00000 MHz | 51.596 Ω, 3.2985 |
O que está incluído
- 1x Antena Moxon GEPRC 868M/915M
Aplicações
- Configurações de link de controlo RC de longo alcance ELRS 868MHz / 915MHz
- Antena de transmissão direcional para melhorar a estabilidade do link e a qualidade do sinal
Para seleção de produtos e suporte de compatibilidade, contacte support@rcdrone.top or visite https://rcdrone.top/.
Detalhes

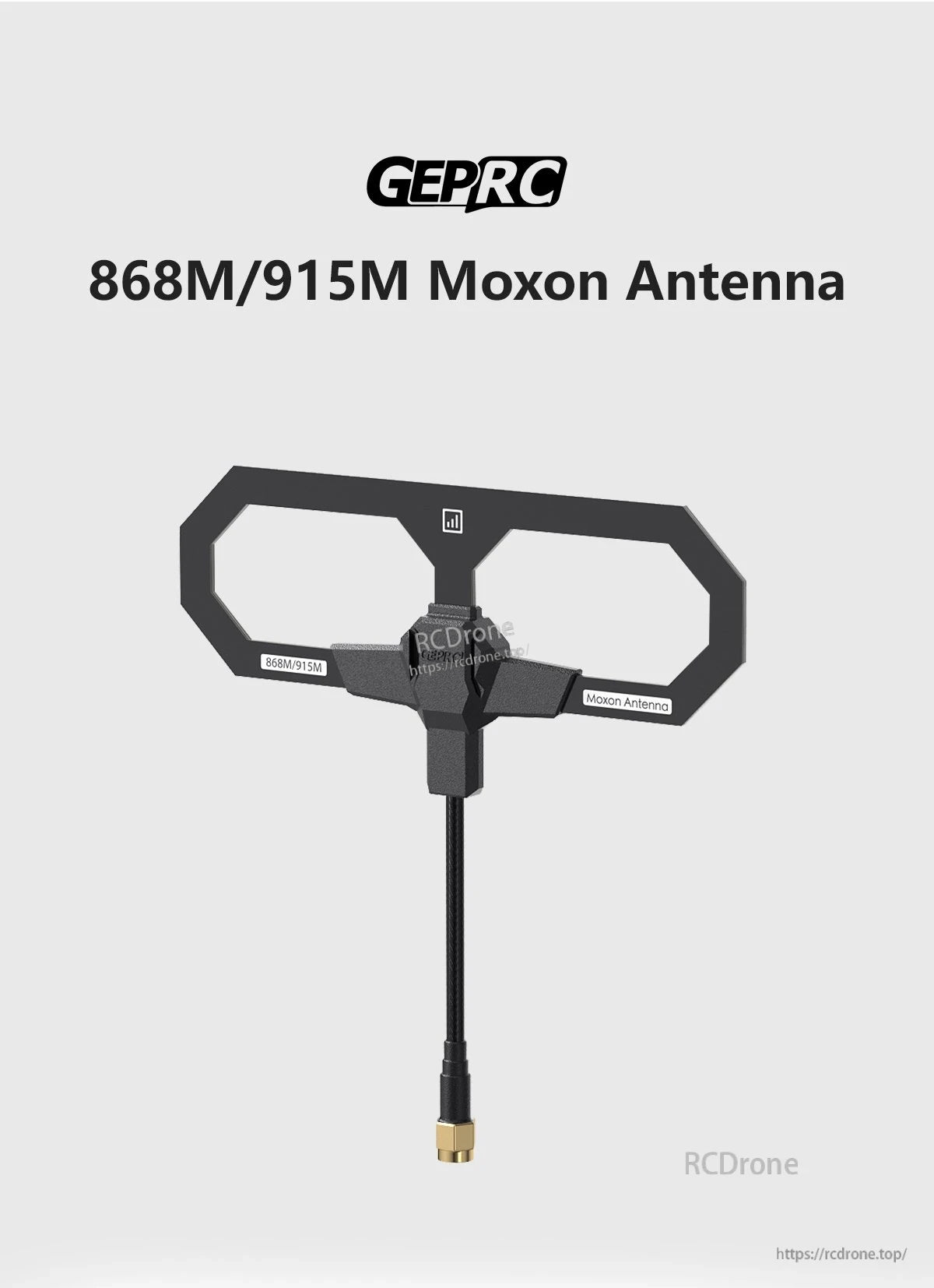

A antena Moxon GEPRC 868M/915M utiliza um design de laço duplo com um cabo coaxial para uma conexão simples a equipamentos RF compatíveis.
A antena Moxon GEPRC 868M/915M cobre 860–930MHz com ganho de 4dBi, polarização linear, um cabo coaxial de 80mm e um conector SMA.

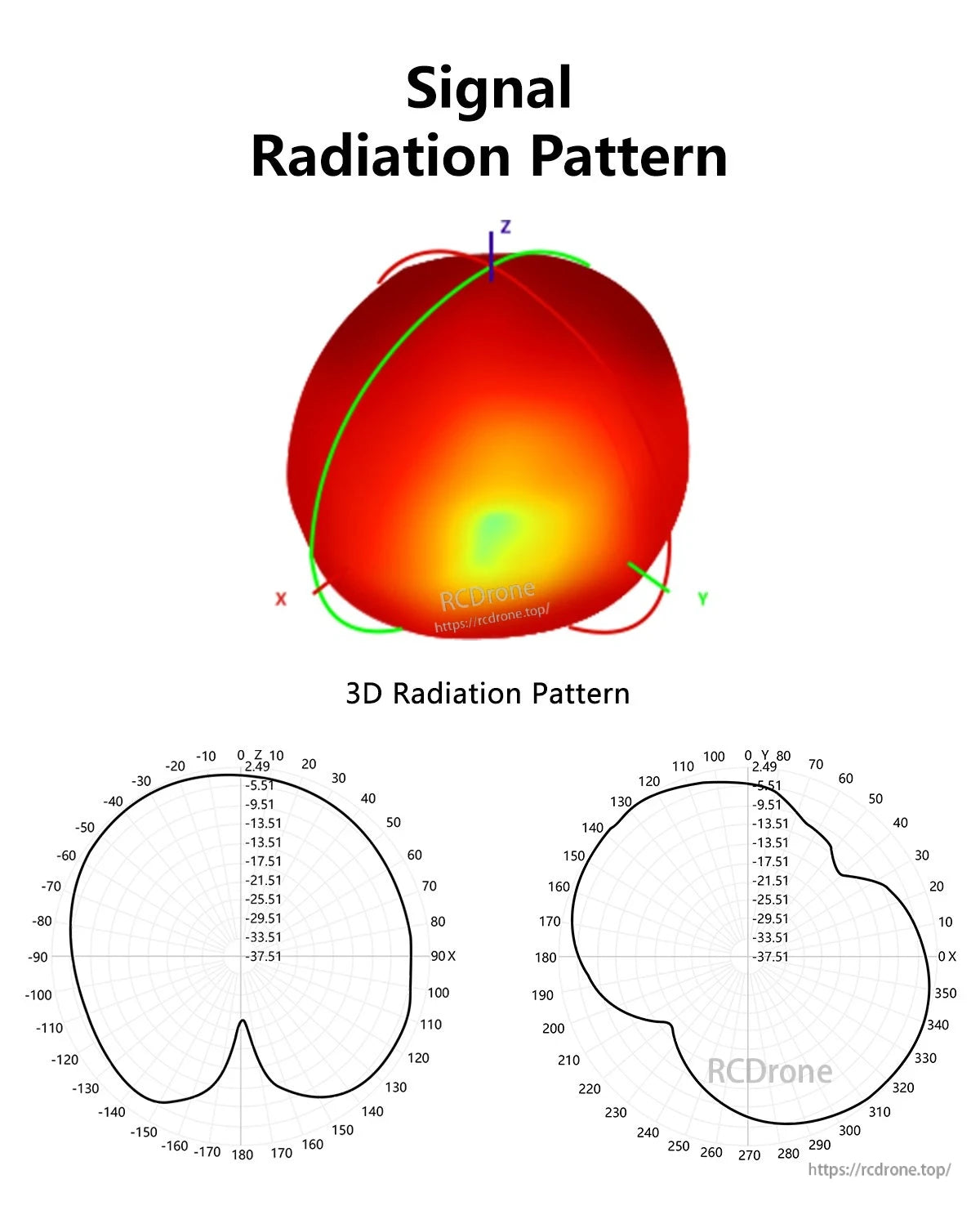

Os gráficos do padrão de radiação ajudam a orientar a antena Moxon 868M/915M para uma cobertura de sinal consistente na direção desejada.

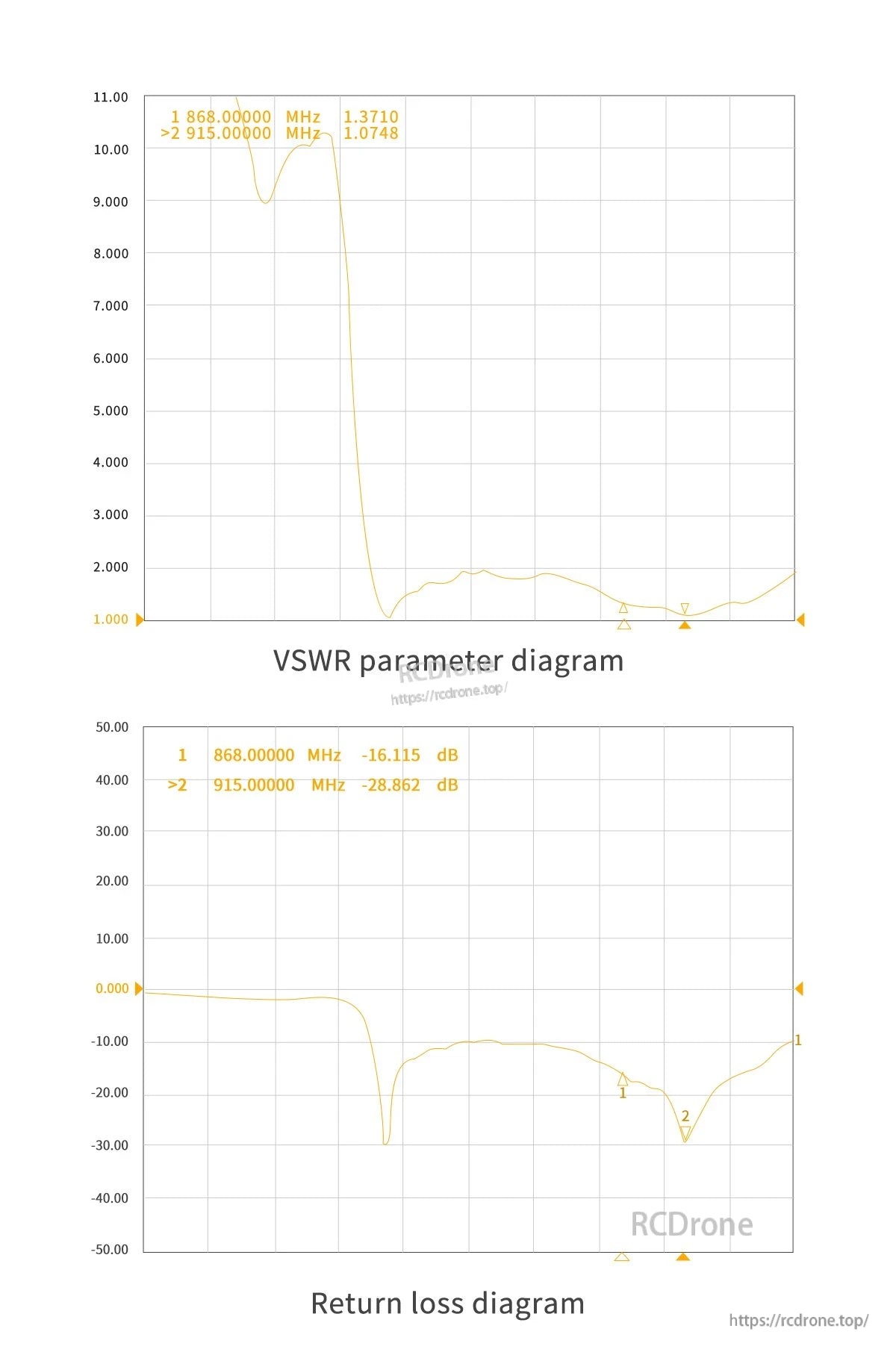

A GEPRC antena Moxon de 868/915MHz inclui gráficos de VSWR e perda de retorno com pontos de medição a 868MHz e 915MHz.

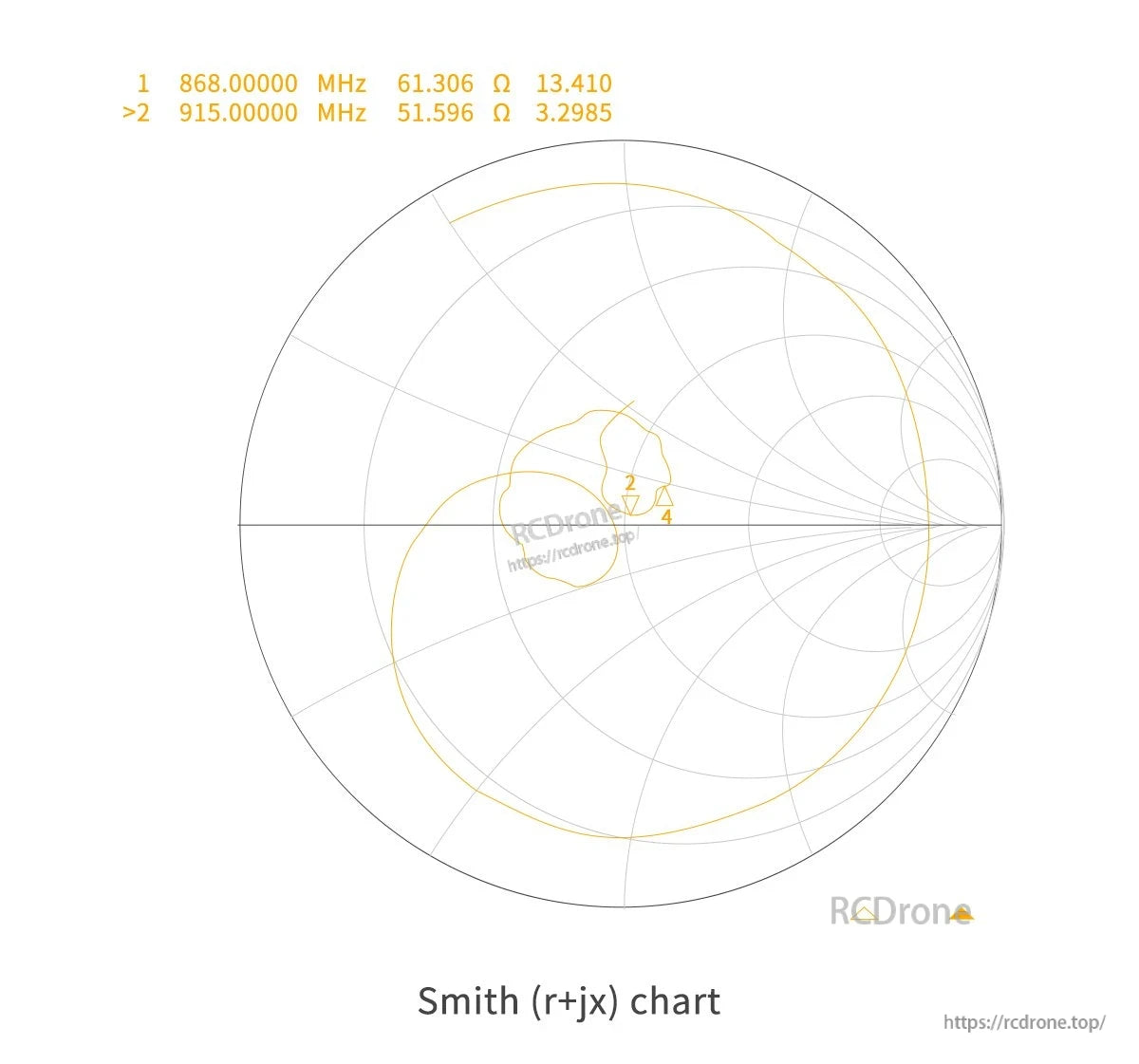

As medições de impedância são fornecidas para 868.0000 MHz (61.306 Ω, 13.410) e 915.0000 MHz (51.596 Ω, 3.2985) para ajudar a verificar a afinação.
A antena Moxon da GEPRC mede 139mm de largura por 45mm de altura com um cabo coaxial de 80mm para montagem e roteamento simples.

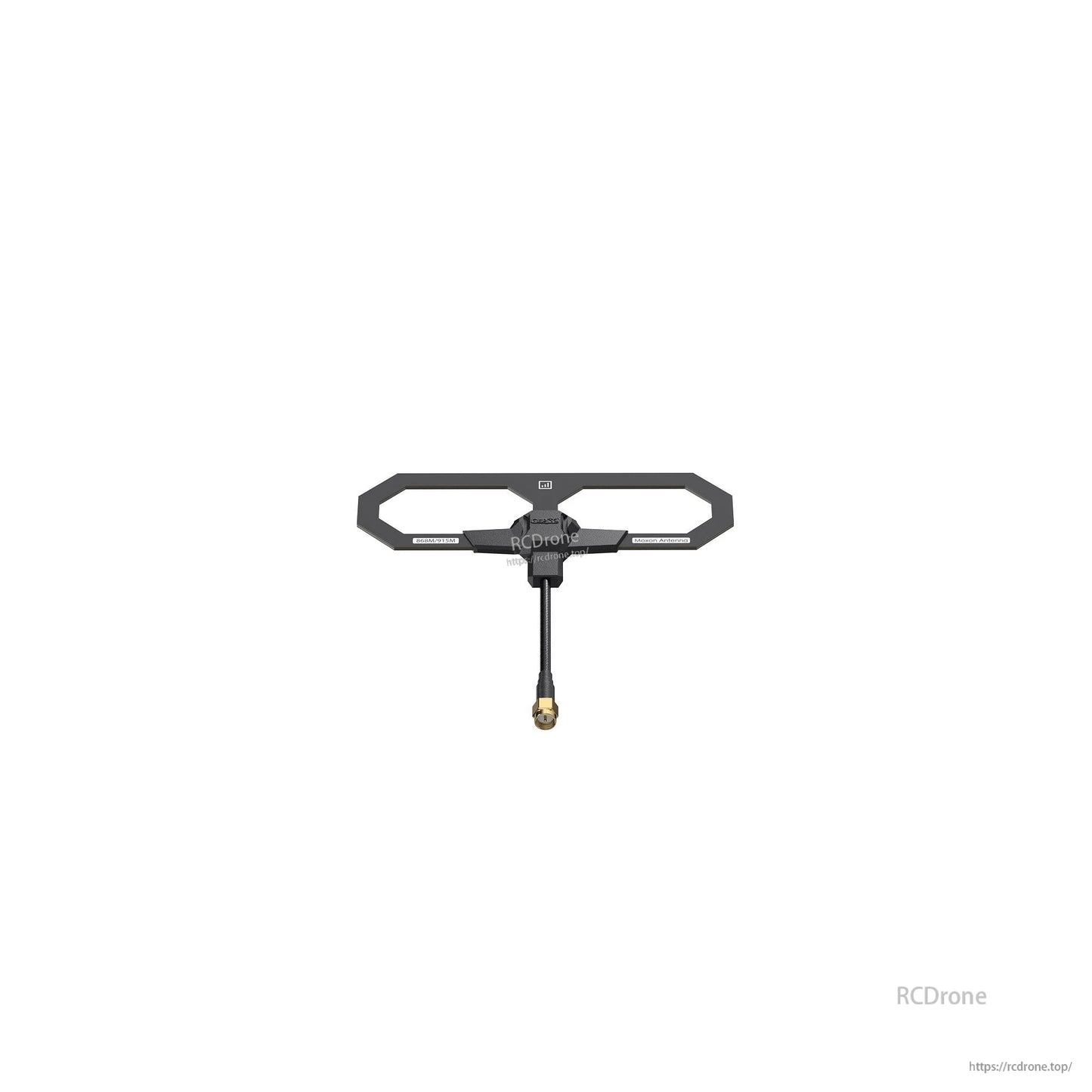

A antena Moxon GEPRC 868M/915M utiliza uma estrutura de dupla laço compacta com um cabo coaxial fixo para montagem e roteamento limpos e simples.

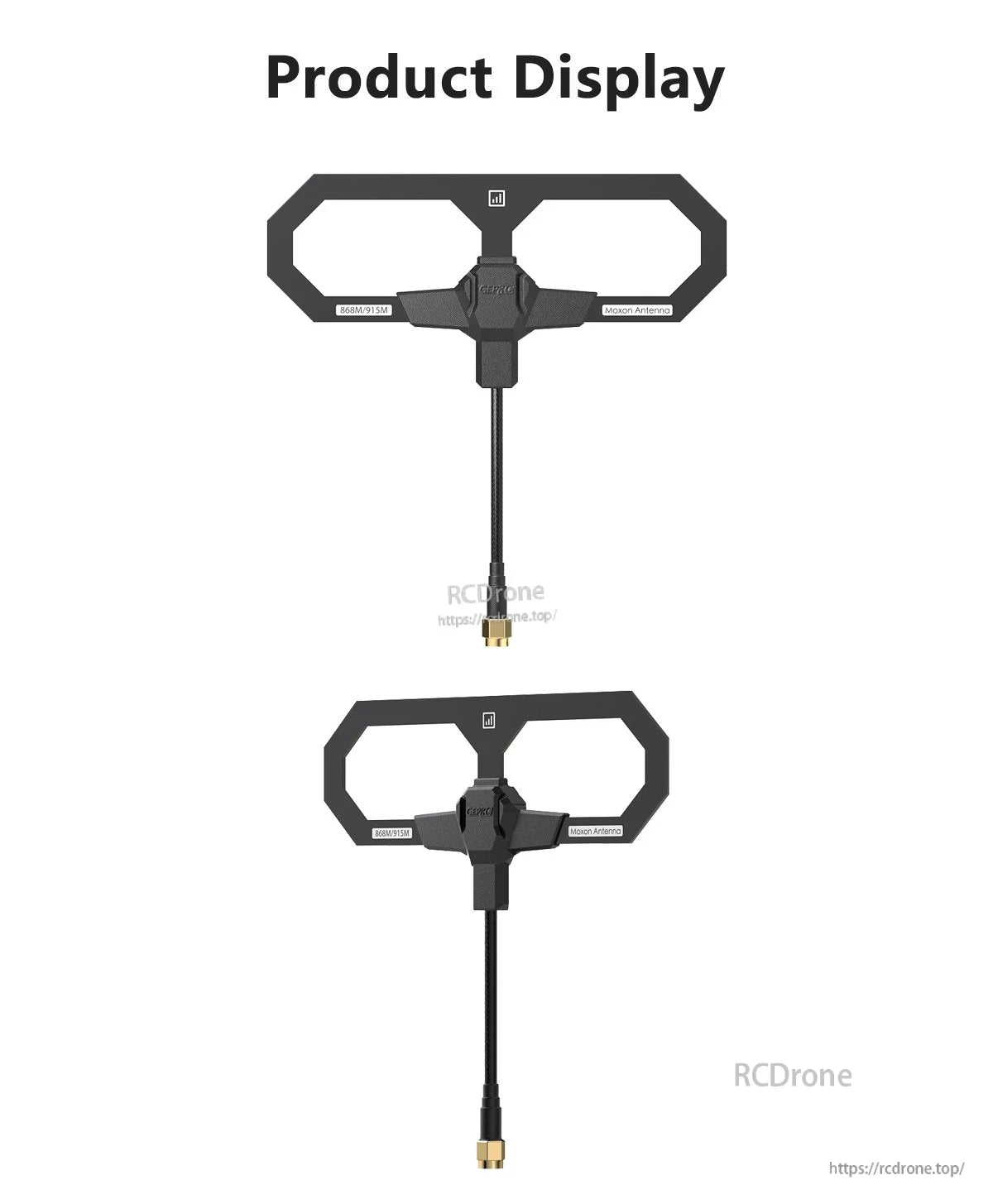

A antena Moxon GEPRC 868M/915M utiliza um design de estrutura rígida com um cabo coaxial e conector SMA para uma ligação simples.
