Motor SteadyWin WK5225 Sem Carcaça (WK5225CH) — Motor para Robô 24V, 0,57 N·m Binário Nominal, 110 rpm

Motor SteadyWin WK5225 Sem Carcaça (WK5225CH) — Motor para Robô 24V, 0,57 N·m Binário Nominal, 110 rpm

SteadyWin

$24.00 USD
$24.00 USD
Em promoção Esgotado
Impostos incluídos. Envio calculado na finalização da compra.
Versão
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Ver detalhes completos

Visão Geral

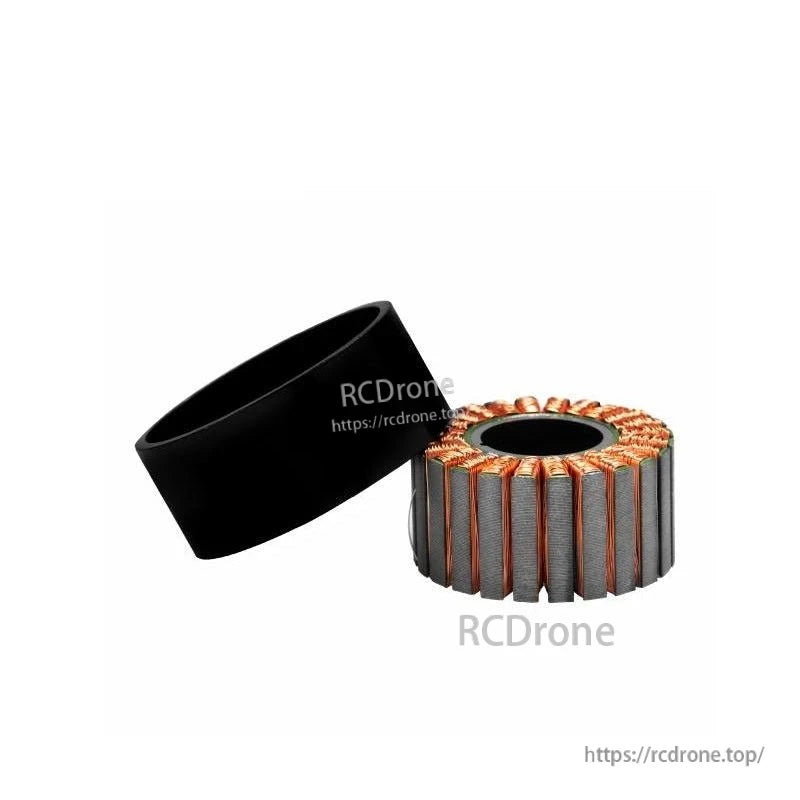

SteadyWin WK5225 é um Motor Sem Moldura projetado para uso como Motor de Robô em sistemas robóticos compactos. O WK5225CH outrunner sem moldura fornece uma classificação nominal de 24V com um torque nominal de 0,57 N·m e uma velocidade nominal de 110 rpm, tornando-o adequado para movimento de precisão em robôs humanoides, braços robóticos, exoesqueletos e pequenas plataformas AGV/quadrúpedes.

Principais Características

  • Construção de outrunner sem moldura para integração direta em montagens personalizadas.
  • Baixa inércia do rotor (561 g·cm^2) para melhorar a resposta dinâmica em mudanças rápidas de posição.
  • Cogging reduzido e projetado para aumentar a confiabilidade do sistema em aplicações de laço fechado.
  • Dimensões externas compactas (Ø58,6 × 29 mm) e diâmetro interno do estator de 24 mm para instalações com espaço limitado.
  • Ampla faixa de temperatura de operação: -20 ~ 80 °C e temperatura máxima de desmagnetização de 120 °C.

Para atendimento ao cliente e suporte de pedidos, contacte: support@rcdrone.top ou visite https://rcdrone.top/.

Especificações

Parâmetro Valor (WK5225CH)
Tensão nominal 24 V
Corrente nominal 1.54 A
Torque nominal 0.57 N·m
Velocidade nominal 110 rpm
Velocidade máxima 428 rpm
Torque de estancamento 0.77 N·m
Corrente de estancamento 1.9 A
Voltas do enrolamento 50 T
Resistência entre fases 11.36 Ω
Indutância entre fases 10.04 mH
Constante de velocidade 18 rpm/V
Constante de torque 0.42 N·m/A
Inércia do rotor 561 g·cm^2
Número de pares de polos 11 pares
Temperatura de trabalho -20 ~ 80 °C
Temperatura máxima de desmagnetização 120 °C
Diâmetro interno do estator 24 mm
Tamanho do motor Ø58.6 × 29 mm
Peso do motor 281 g

Aplicações

  • Robôs humanoides
  • Braços robóticos
  • Exoesqueletos
  • Robôs quadrúpedes
  • Veículos guiados automatizados (AGV)
  • Unidades de pesquisa autónomas (ARU)
