وحدة تحكم طيران HAKRC F405 WING للطائرات الثابتة – STM32F405، تدعم 6S، 11 مخرج PWM، فيديو HD وتناظري، مدخل كاميرتين، BEC 5V/9V/12V

نظرة عامة

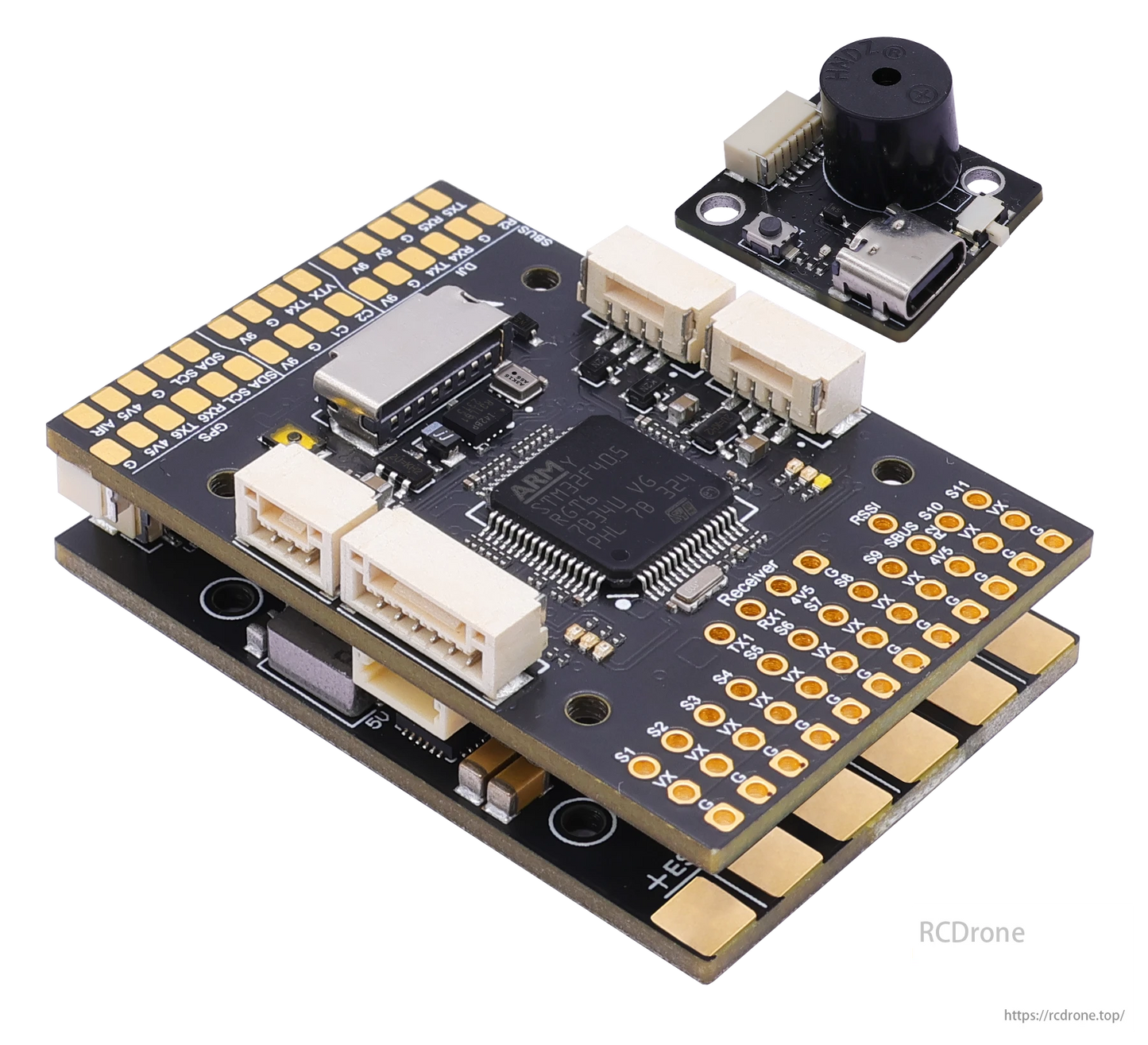

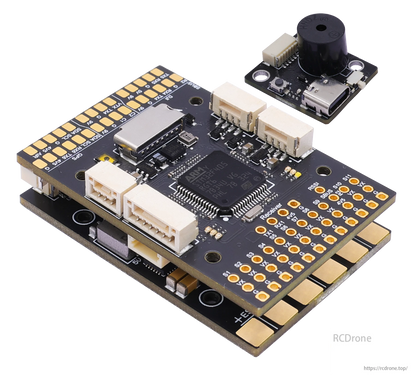

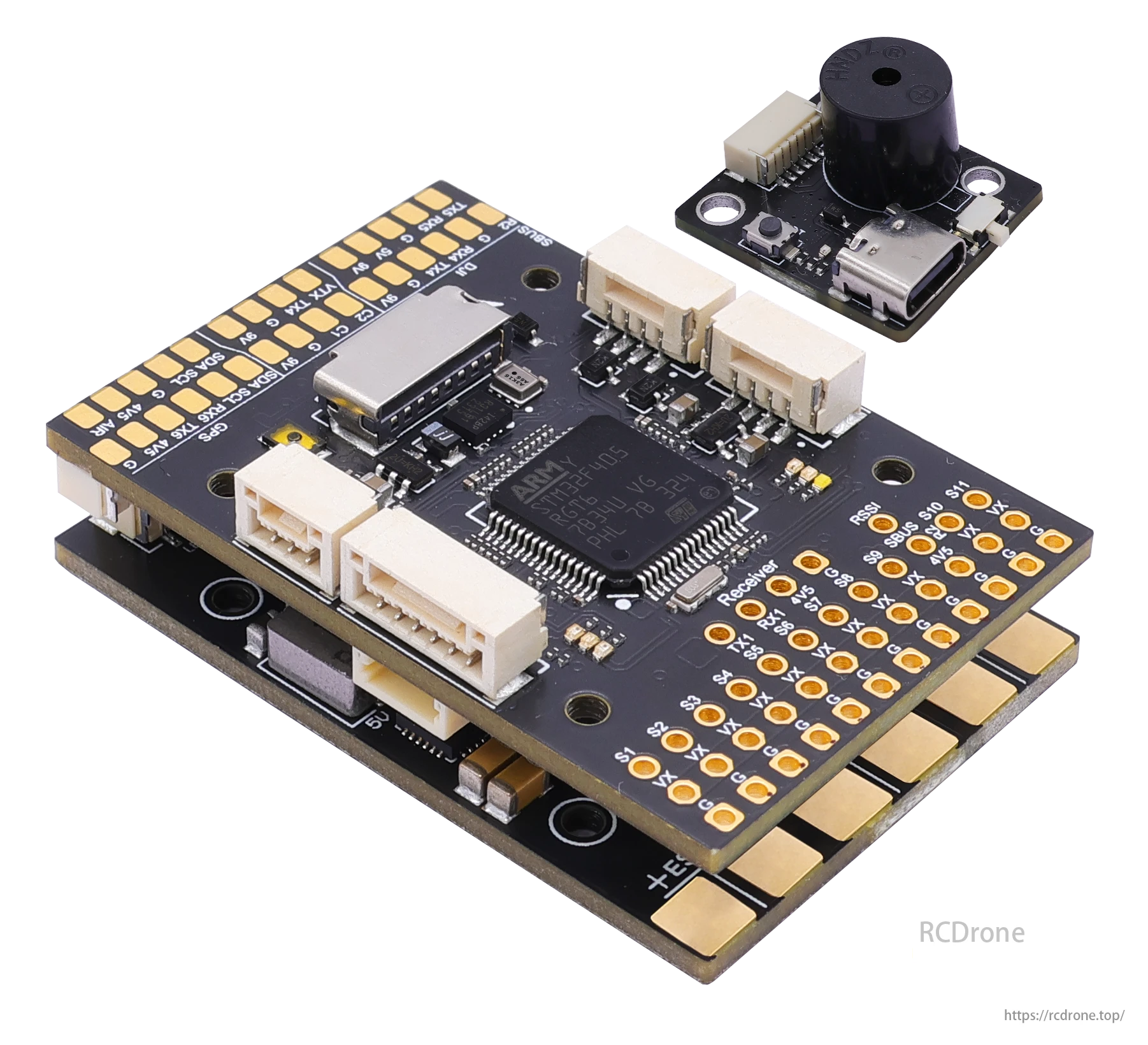

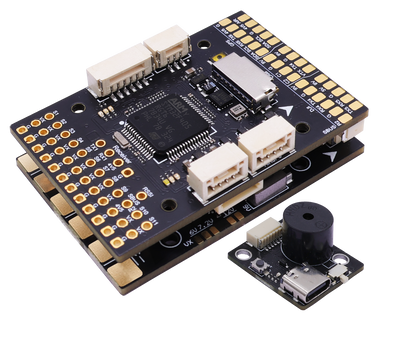

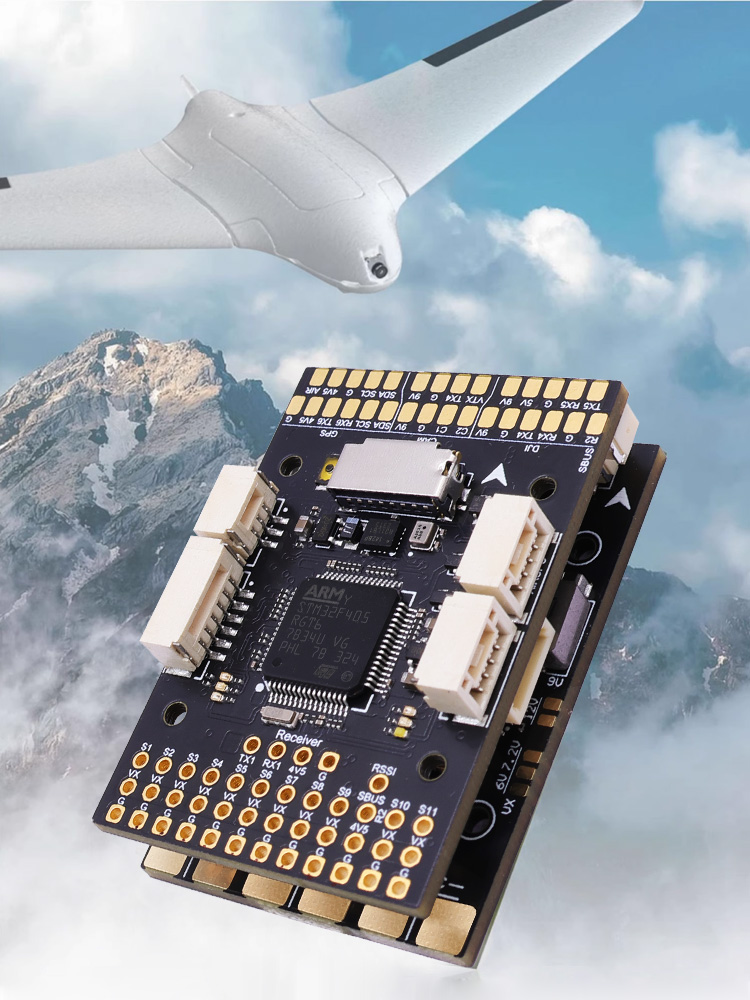

وحدة التحكم في الطيران HAKRC F405 WING هي وحدة تحكم قوية ومتعددة الاستخدامات مصممة للطائرات ذات الأجنحة الثابتة، والطائرات العمودية، والطائرات متعددة المراوح، والمروحيات. تم بناؤها حول STM32F405RGT6 MCU و ICM-42688-P IMU، مما يوفر تحكمًا دقيقًا، وأداء طيران مستقر، وتوافق واسع. توفر لوحة الدوائر المطبوعة من النحاس بسمك 1 أونصة و6 طبقات مع عملية ملء الراتنج قدرة فائقة على مقاومة التداخل و استقرار حراري بفضل LDOs من الدرجة الصناعية و المكثفات من Murata.

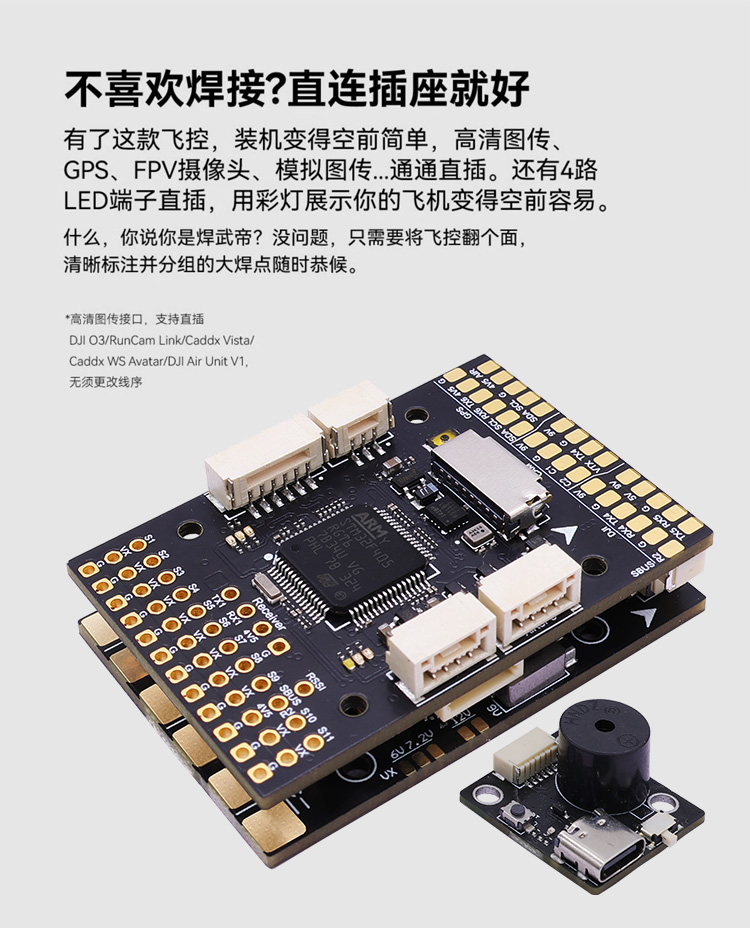

يدعم كل من أنظمة الفيديو DJI HD والأنظمة التناظرية، مما يبسط F405 WING الأسلاك مع منافذ توصيل مباشرة. يتميز مدخلين للكاميرا (C1/C2) مع زوايا عرض قابلة للتبديل من قبل المستخدم وما يصل إلى 11 مخرج PWM، مما يجعله مثاليًا لتكوينات الأجنحة المعقدة أو المنصات الهجينة.متكامل بارومتر (SPL06)، بطاقة microSD خارجية، LEDs قابلة للبرمجة، وثلاث مخرجات BEC مستقلة توفر قابلية توسع استثنائية.

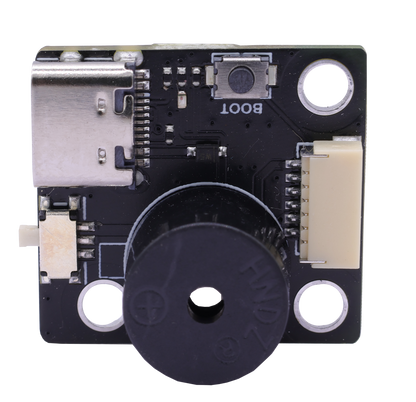

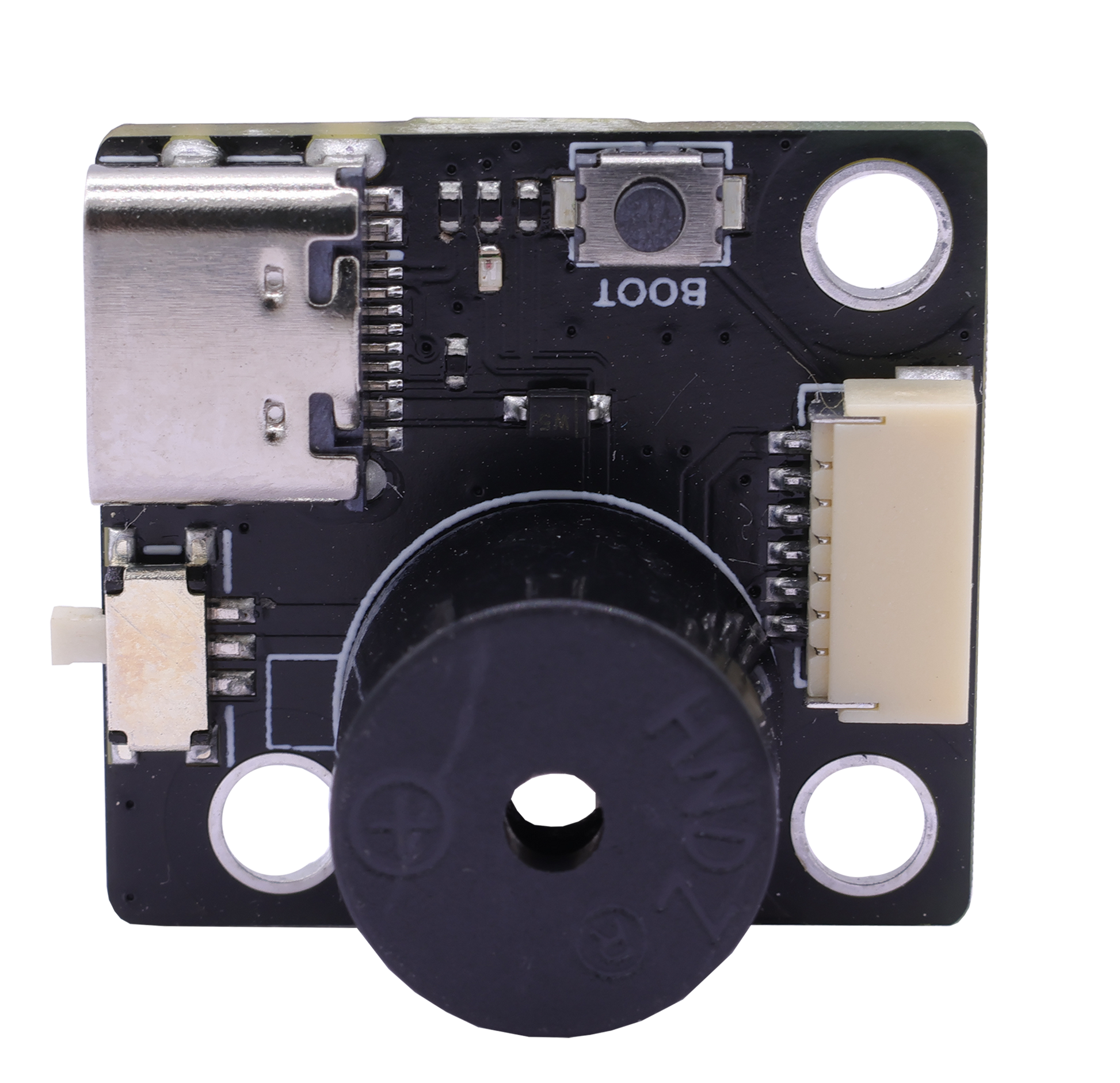

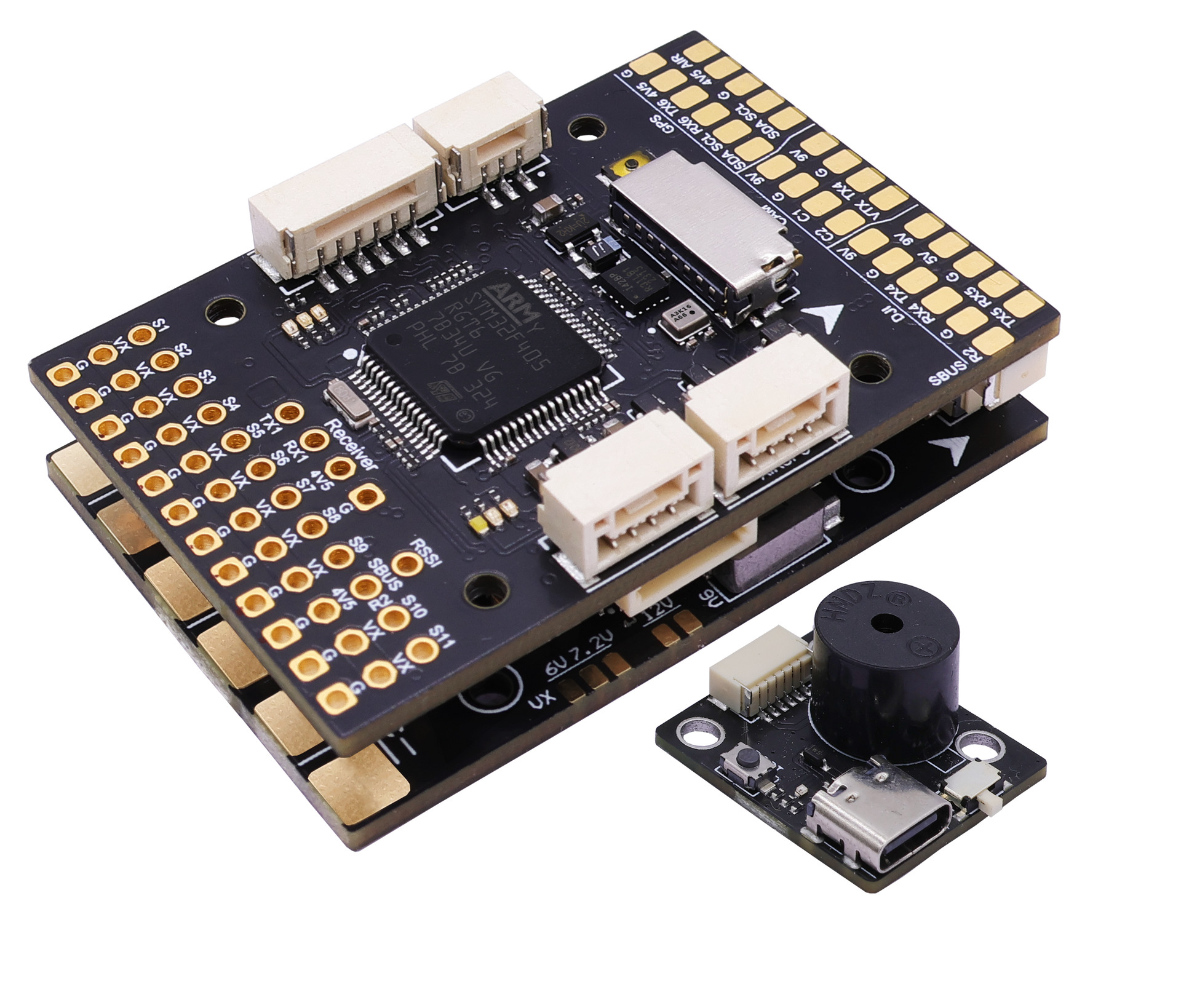

مصمم للمستخدمين المتطلبين، يتضمن مقابس مضادة للسقوط لـ أجهزة استشعار سرعة الهواء، نقل البيانات، ومستقبلات، تسميات واضحة مطبوعة بالشاشة الحريرية، ولوحة مساعدة USB اختيارية مزودة بجرس عالي الديسيبل.

الميزات الرئيسية

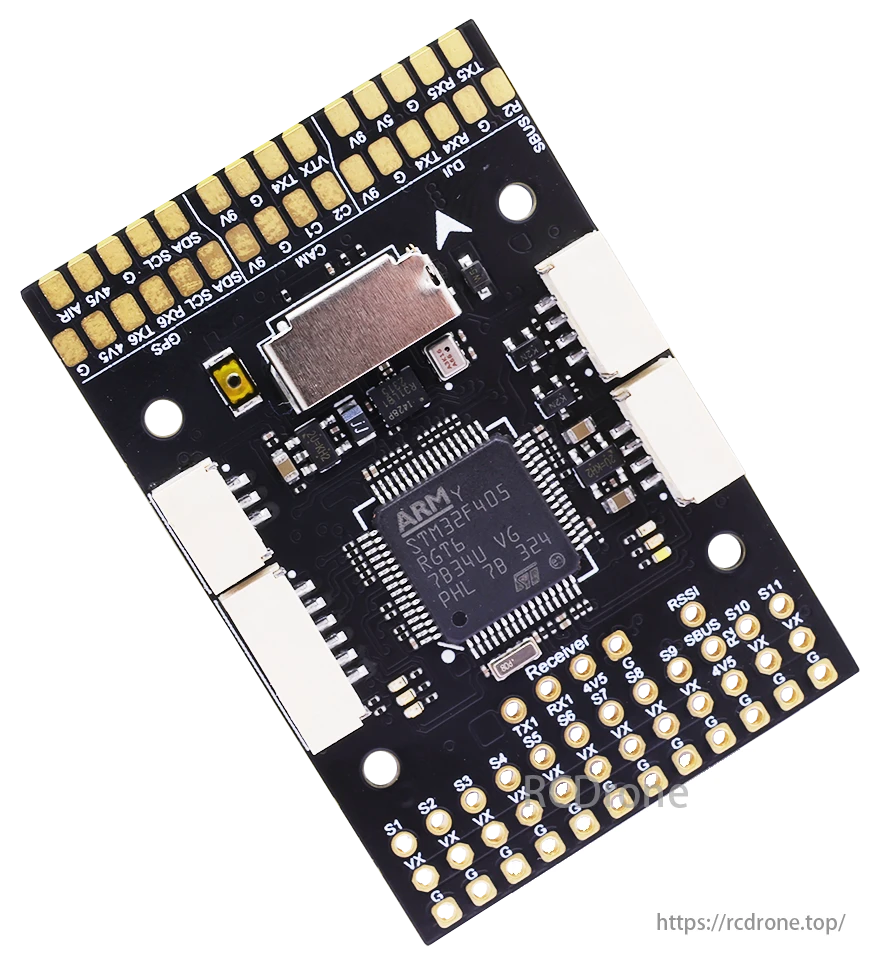

• وحدة المعالجة الدقيقة STM32F405RGT6 مع وحدة قياس التسارع ICM-42688-P لأداء طيران دقيق

• يدعم جهد الإدخال 2S–6S LiPo

• كاميرا DJI HD وكاميرا تناظرية مدعومة بتوصيل مباشر

• مدخل كاميرا مزدوج C1/C2، قابل للتبديل من قبل المستخدم لعرض مرن

• حتى 11 مخرج PWM (1–8 PWM أو بروتوكول رقمي؛ 9–11 PWM فقط)

• دعم بطاقة MicroSD لتسجيل بيانات Blackbox

• بارومتر: SPL06، مدمج لبيانات الارتفاع

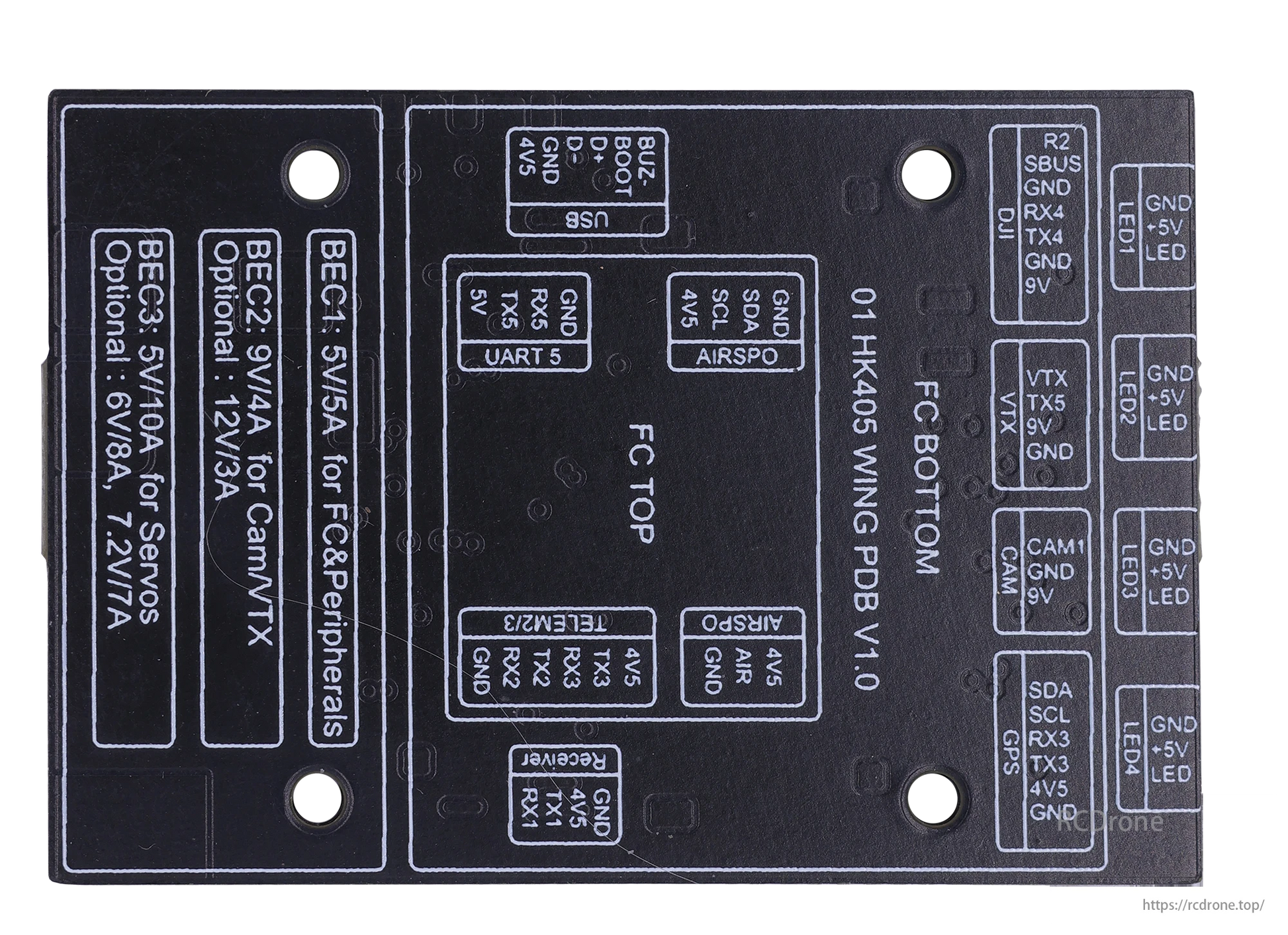

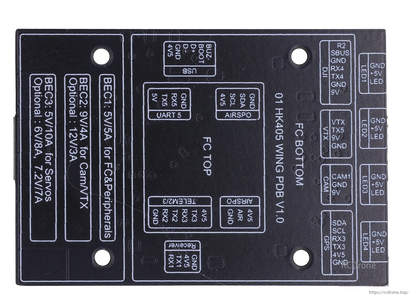

• ثلاثة مخرجات BEC:

  • BEC1: 5V/5A

  • BEC2: 9V/4A (قصير إلى 12V/3A)

  • BEC3: 5V/10A (قصير إلى 6V/8A أو 7.2V/7A)

• واجهة شريط إضاءة LED رباعي القنوات مع زر BOOT للتبديل

• توافق المستقبل: SBUS، DBUS، WBUS، iBUS، CRSF (ELRS/TBS)

• لوحة جرس خارجية لتسهيل تحديد موقع النموذج

• يدعم أنواع الطائرات: طائرة ثابتة الجناحين، VTOL، متعددة المراوح، مركبة، هليكوبتر

• تصميم مقبس مضاد للسقوط للمكونات الحرجة عالية السرعة

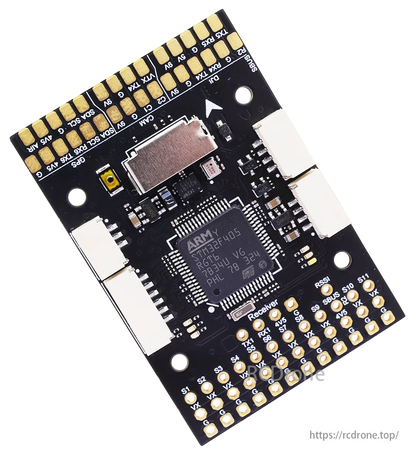

• تخطيط واضح وطباعة حريرية معلمة لتسهيل التركيب

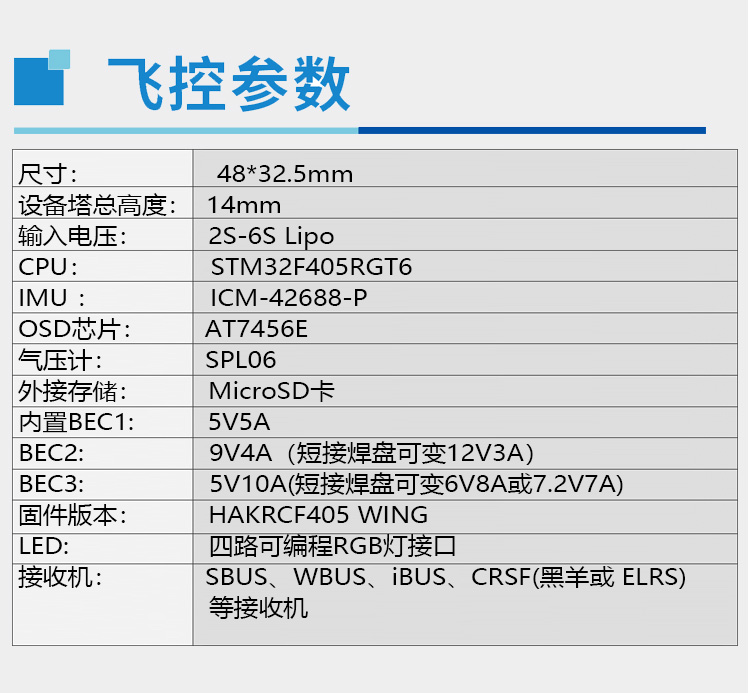

المواصفات

ما هو المضمن

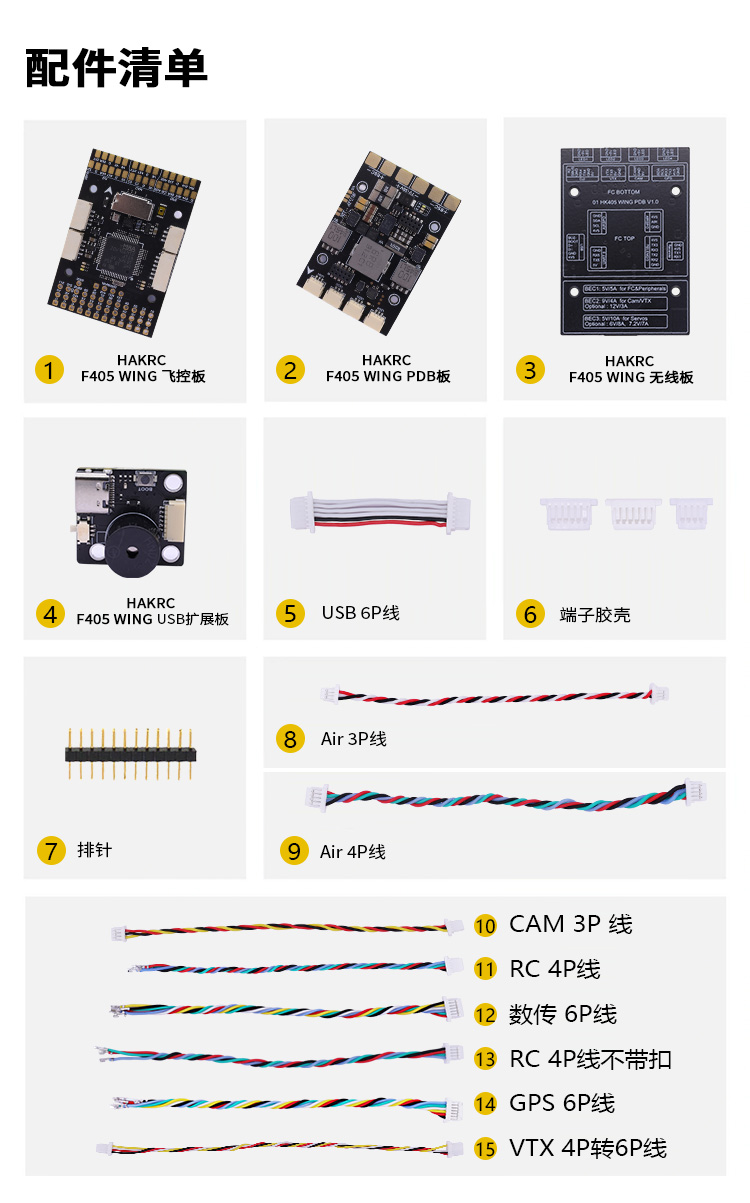

مجموعة وحدة التحكم في الطيران الثابت HAKRC F405 WING تشمل المكونات التالية:

1. لوحة وحدة التحكم في الطيران HAKRC F405 WING

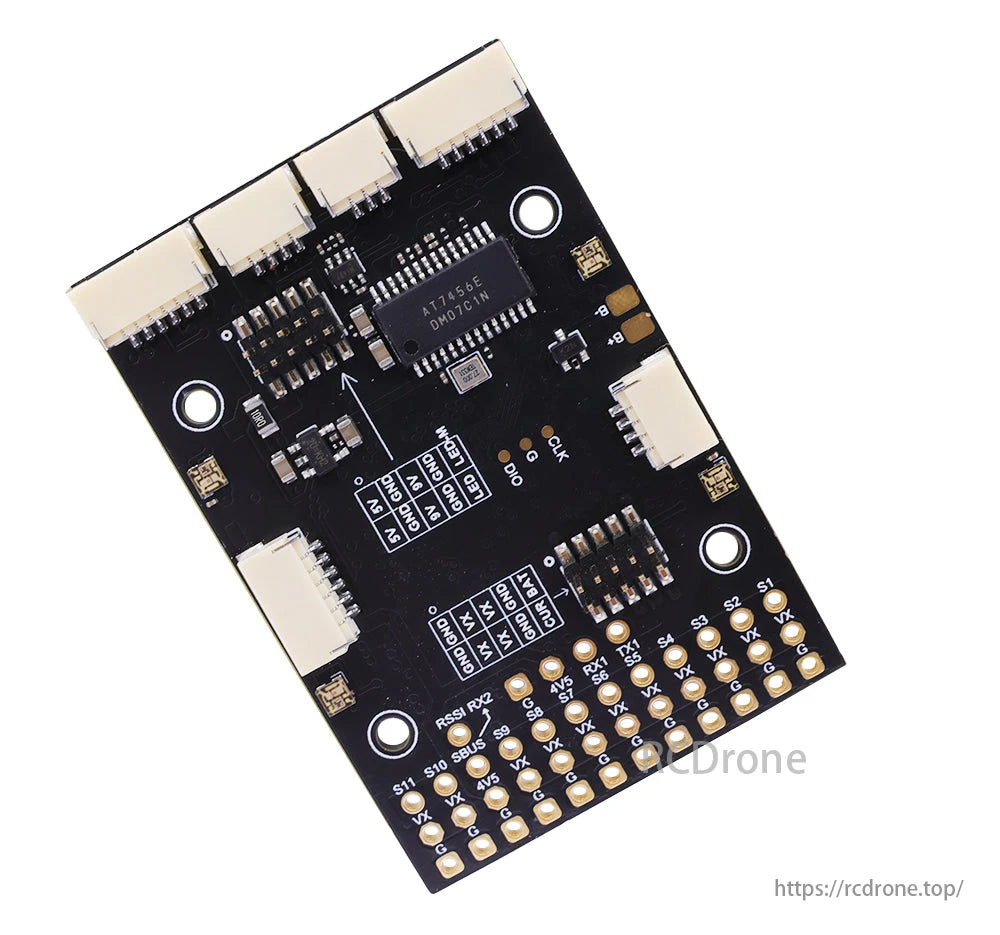

2. لوحة PDB HAKRC F405 WING

3. لوحة لاسلكية HAKRC F405 WING

4. لوحة توسيع USB HAKRC F405 WING

5. كابل USB 6P

6. حاويات الطرفيات (الموصلات)

7. رؤوس الدبابيس

8. كابل هواء 3P

9. كابل هواء 4P

10. كابل كام 3P

11. كابل RC 4P

12. كابل نقل البيانات 6P

13. كابل RC 4P (بدون قفل)

14. كابل GPS 6P

15. كابل محول VTX 4P إلى 6P

تضمن مجموعة الملحقات الشاملة هذه تركيبًا سريعًا ومرنًا لمختلف تكوينات الطائرات بدون طيار ذات الأجنحة الثابتة والهجينة.
