JHEMCU RuiBet 60A/65A 3-6S BLHeli_S 4 در 1 ESC DSHOT600 برای کوادکوپتر، دارای سنسور جریان

JHEMCU RuiBet 60A/65A 3-6S BLHeli_S 4 در 1 ESC DSHOT600 برای کوادکوپتر، دارای سنسور جریان

JHEMCU

$49.00 USD
$49.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
گزینه‌ها
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی اجمالی

JHEMCU RuiBet 60A/65A یک ESC بی‌برس 4 در 1 با BLHeli_S طراحی شده برای سیستم‌های قدرت مالتی‌روتور/کوادکوپتر است. این دستگاه از کنترل DSHOT600 پشتیبانی می‌کند، یک سنسور جریان را ادغام می‌کند و از الگوی نصب جمع و جور 30.5MM برای استک‌های کنترل پرواز رایج استفاده می‌کند.

ویژگی‌های کلیدی

  • دامنه ورودی 3-6S: 11-27V
  • جریان مداوم 60A/65A در هر کانال (x 4 کانال)
  • پشتیبانی از DSHOT600
  • فریمور BLHELI_S: J_H_15_REV16_7.HEX
  • سنسور جریان یکپارچه (بدون BEC)
  • الگوی نصب: 30.5MM*4MM (فاصله 30.5MM با سوراخ‌های 4MM)

برای کمک در راه‌اندازی یا سوالات مربوط به سازگاری پیش از فروش، با [email protected] or تماس بگیرید یا به https://rcdrone.top/. مراجعه کنید.

مشخصات

برند JHEMCU
مدل RuiBet 60A / 65A
نام محصول 60A / 65A BLHELI_S 4in1 3-6S ESC بدون برس
ولتاژ ورودی 3-6S (11-27V)
جریان مداوم 60A/65A x 4 کانال
BEC ندارد
حسگر جریان بله
فاصله سوراخ نصب 30.5MM/4MM (همچنین به عنوان 30.5MM*4MM نشان داده شده است)
ابعاد 44.4MM x 43MM
فریمور BLHELI_S J_H_15_REV16_7.HEX
وزن 15.5g

نقشه سیم‌کشی / پین‌اوت (کانکتور سیگنال ESC)

  • برچسب‌های هدر: VCC، GND، NC، CUR، IN4، IN3، IN2، IN1
  • اتصالات معمولی نشان داده شده: ورودی‌های سیگنال کنترلر پرواز (IN1-IN4)، جریان به ورودی جریان FC و VCC/GND
  • ورودی باتری به عنوان باتری 3-6S LiPo نشان داده شده است؛ اتصال خازن در سراسر خطوط اصلی قدرت نشان داده شده است

محتویات موجود

  • RuiBet 60A/65A 4-in-1 ESC x 1
  • کابل دو سر 8P*1.0MM x 1
  • خازن 1000UF/35V x 1
  • سیم 12AWG x 2
  • M6*8 جاذب شوک آبی (توپ‌های دمیپینگ آبی) x 4
  • XT60 x 1

کاربردها

  • ساخت‌های کوادکوپتر/مالتی‌روتور بی‌موتور 3-6S با استفاده از الگوی نصب 30.5MM

جزئیات

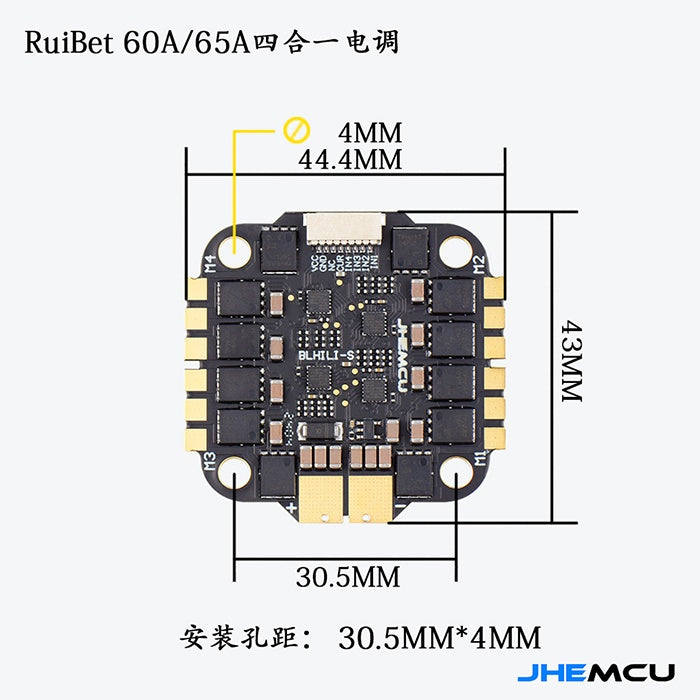

JHEMCU RuiBet 60A/65A 4-in-1 ESC dimensions with 30.5mm mounting pattern and 44.4×43mm board size

ساخته شده برای استک‌های کنترل پرواز استاندارد 30.5×30.5mm، با ابعاد جمع و جور 44.4×43mm.

Angled top view of RuiBet 60A/65A 3–6S BLHeli_S 4-in-1 ESC with motor pads and power pads

پدهای بزرگ طلا لحیم‌کاری سرهای موتور و منبع اصلی باتری را برای ساخت‌های تمیز کواد آسان می‌کنند.

Top view of JHEMCU RuiBet 4-in-1 ESC showing M1–M4 motor pad layout and signal connector position

برچسب‌گذاری واضح پد موتور M1–M4 به حفظ سازگاری سیم‌کشی در بازوهای کوادکوپتر شما کمک می‌کند.

Close-up of the 4-in-1 ESC PCB showing MOSFET layout, current shunt area, and battery +/− pads

چیدمان قوی MOSFET و سخت‌افزار حسگر جریان یکپارچه از تنظیمات با جریان بالا 3–6S پشتیبانی می‌کند.

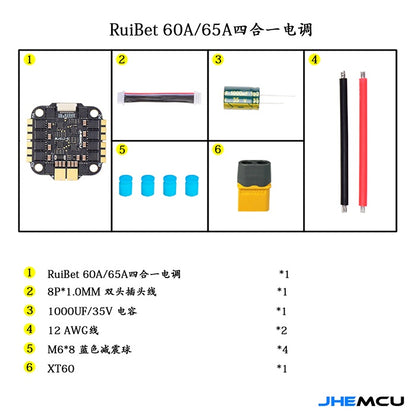

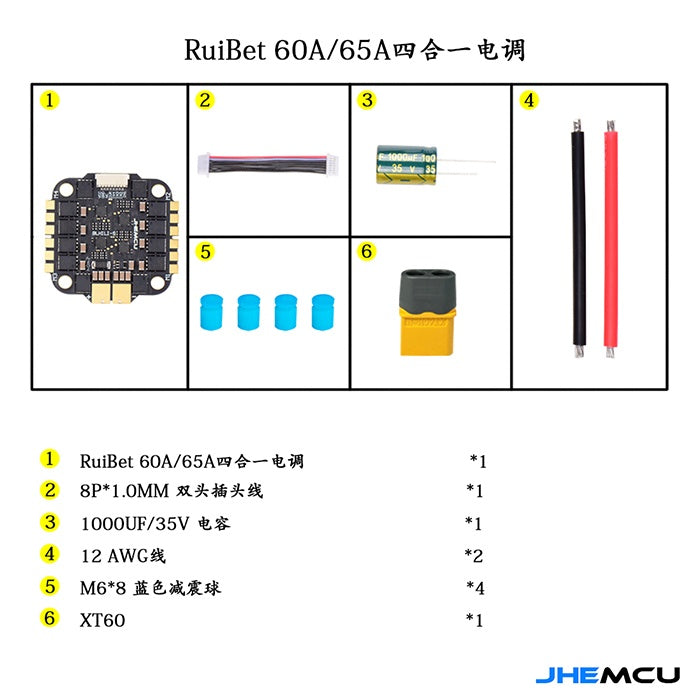

Top view of BLHeli_S 4-in-1 ESC with current sensor circuitry and main battery solder padsAngled view of JHEMCU 4-in-1 ESC highlighting the 8-pin header connector and corner mounting holesIn-the-box contents for RuiBet 60A/65A 4-in-1 ESC: plug cable, 1000uF capacitor, XT60, wires, damping balls

این کیت شامل یک XT60، سیم 12AWG، یک خازن 1000µF/35V و دمپرهای نصب برای نصب مطمئن منبع تغذیه است.

Wiring diagram for 3–6S LiPo quadcopter: flight controller to 4-in-1 ESC signals and motors 1–4 connections

برای اتصال سیگنال‌های FC (IN1–IN4)، خروجی جریان و سرهای باتری 3–6S، از پین‌اوت پیروی کنید و همه را در یک دسته مرتب کنید.
